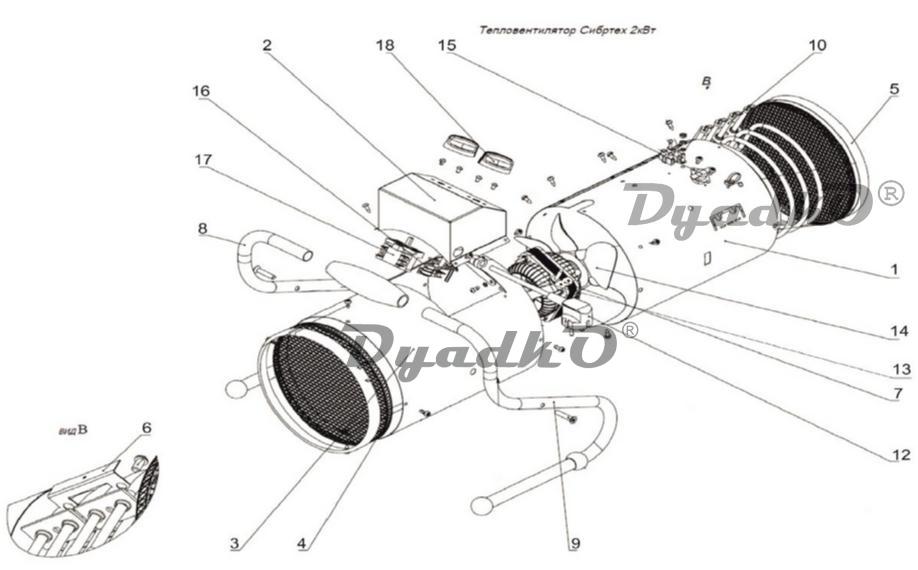

Схема СИБРТЕХ ТВ-2 (96432)

1 Обечайка
2 Короб в сборе
3 Кожух
4 Обод в сборе передний
5 Обод в сборе задний
6 Гребенка
7 Планка двигателя (под крыльчатки ф154)
8 S-Опора левая
10 Электронагреватель ТЭН 110-5-6,5/1,0 Т220
11 Комплект проводов монтажный
12 Шнур ПВС 3 х 1,5 черный с евровилкой 1,5 м
13 Двигатель 5 Вт
14 Крыльчатка 154/34
15 Термостат биметаллический 110* 16А горизонтальный с подв фланцем
16 Термостат механический KST- 228В, 250V, 16А, 0-120
17 Переключатель режимов
18 Ручка переключателя пластиковая NEW
б/н Ручка фигурная
б/н Опора фигурная глухая
б/н Кабельный ввод резиновый
б/н Фиксатор кабеля SB6N-4 (Для сетевых шнуров 3х1,0)
б/н Хомут-стяжка 2,5-3 L=100 мм,нейлон
б/н Винт-барашек М8 х 30 с пластиковой ручкой
б/н Заклепка резьбовая М4
б/н Заклепка резьбовая М8
б/н Саморез 3,5 х 9,5 оц
б/н Саморез 3,5 х 9,5 п/цил острый чёрный
б/н Винт М4 х10 п/сфера
б/н Винт М4 х 8 п/сфера оксид
б/н Винт М4 х 25 потай
б/н Шайба 8 оксид
б/н Шайба 4 увеличенная
б/н Шайба 4 гровер
