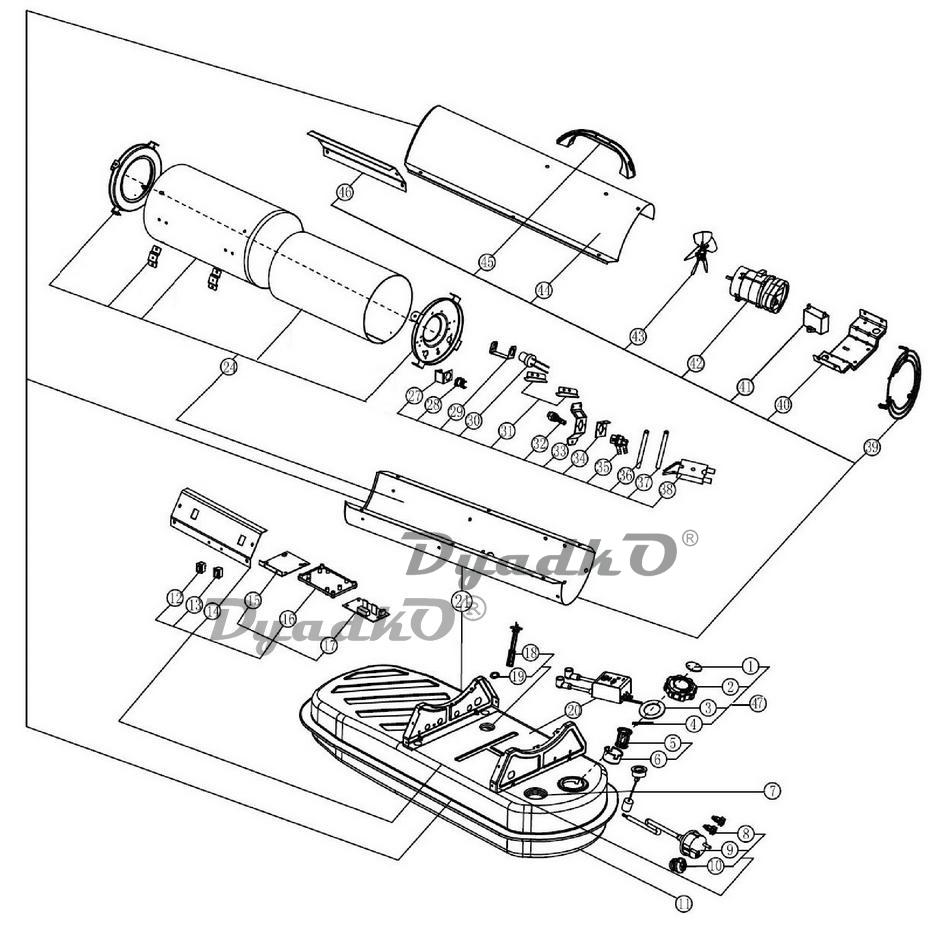

Схема СИБРТЕХ СТД-10 (96466)

1 Сапун
2 Крышка топливного бака
3 Прокладка уплотнительная
4 Штифт
5 Фильтр топливный
6 Кронштейн фильтра топливного
7 Датчик уровня топлива
9 Шнур сетевой H05RN-F 3х0,75мм
10 Фиксатор кабеля
11 Бак топливный
12 Кнопка поджига CANAL PS-5 16A 250V
13 Выключатель SOKEN RK-2-16 6A 250V
14 Панель управления
15 Кронштейн платы управления
16 Корпус платы управления
17 Плата управления BGO-13
18 Фильтр топливный тонкой очистки
19 Прокладка уплотнительная
20 Трансформатор поджига EIT-211KE 11.5kV
21 Корпус нижняя часть
24 Камера сгорания в сборе
27 Кронштейн крепления термозащиты
28 Термостат KSD301 100°C
29 Кронштейн крепления датчика пламени
30 Фотоэлемент в сборе
31 Направляющая
32 Форсунка в сборе К35
33 Кронштейн держателя форсунки
34 Кронштейн свечи зажигания
35 Держатель форсунки
36 Шланг компрессора
37 Шланг топливный
38 Свеча зажигания
39 Решетка задняя
40 Кронштейн электродвигателя
41 Конденсатор CBB61 4мкФ 450В
42 Электродвигатель в сборе YD-8040 AC220V-240V 50Hz 230W
43 Крыльчатка
44 Крышка верхняя
45 Ручка
46 Крышка боковая
47 Крышка топливного бака в сборе
