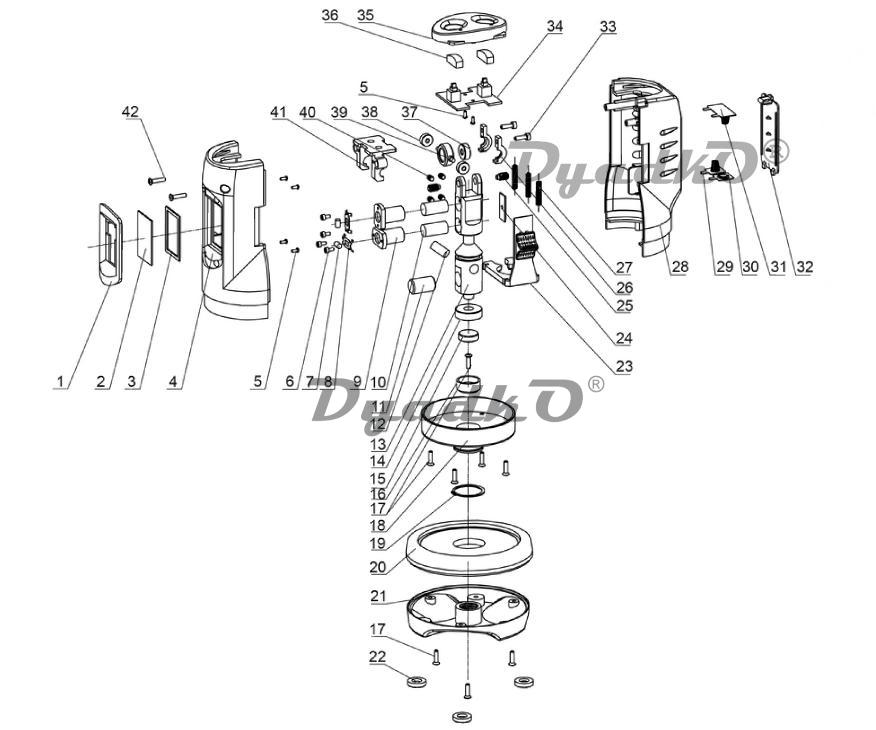

Схема MATRIX 35033 Основные части

1 Крышка лазера
2 Стекло прозрачное
3 Накладка на прозрачное стекло
4 Корпус передняя часть
5 Винт ST2.5x8
6 Винт М2,5x5
7 Линза цилиндрическая
8 Пластина цилиндрической линзы, регулировочная
9 Башмак головки лазера, регулировочный
10 Модуль лазера
11 Винт противовеса 1
12 Винт противовеса 2
13 Подушка
14 Кольцо демпфирующее
15 Сталь магнитная
16 Башмак для магнитной стали
17 Винт с полупотайной головкой ST2.9x10
18 Крышка днища
19 Кольцо пружинное 24
20 Тарелка
21 Днище
22 Башмак подножки
23 Ручка стопорной защелки
24 Плата контурная
25 Винт установочный с плоской головкой М6х8
26 Крышка подшипника
27 Пружина токопроводящая
28 Корпус задняя часть
29 Пластина пружинная для батареек 1
30 Пластина пружинная для батареек 2
31 Пластина пружинная для батареек 3
32 Пластина крышки для батареек
33 Винт М3x8
34 Плата контурная в сборе
35 Крышка
36 Колпачок вентиля
37 Подшипник 60024
38 Подшипник 60023
39 Кольцо подвесное
40 Винт установочный со шлицевой головкой М4х6
41 Узел карданный
42 Винт с полупотайной головкой ST2.9x12
