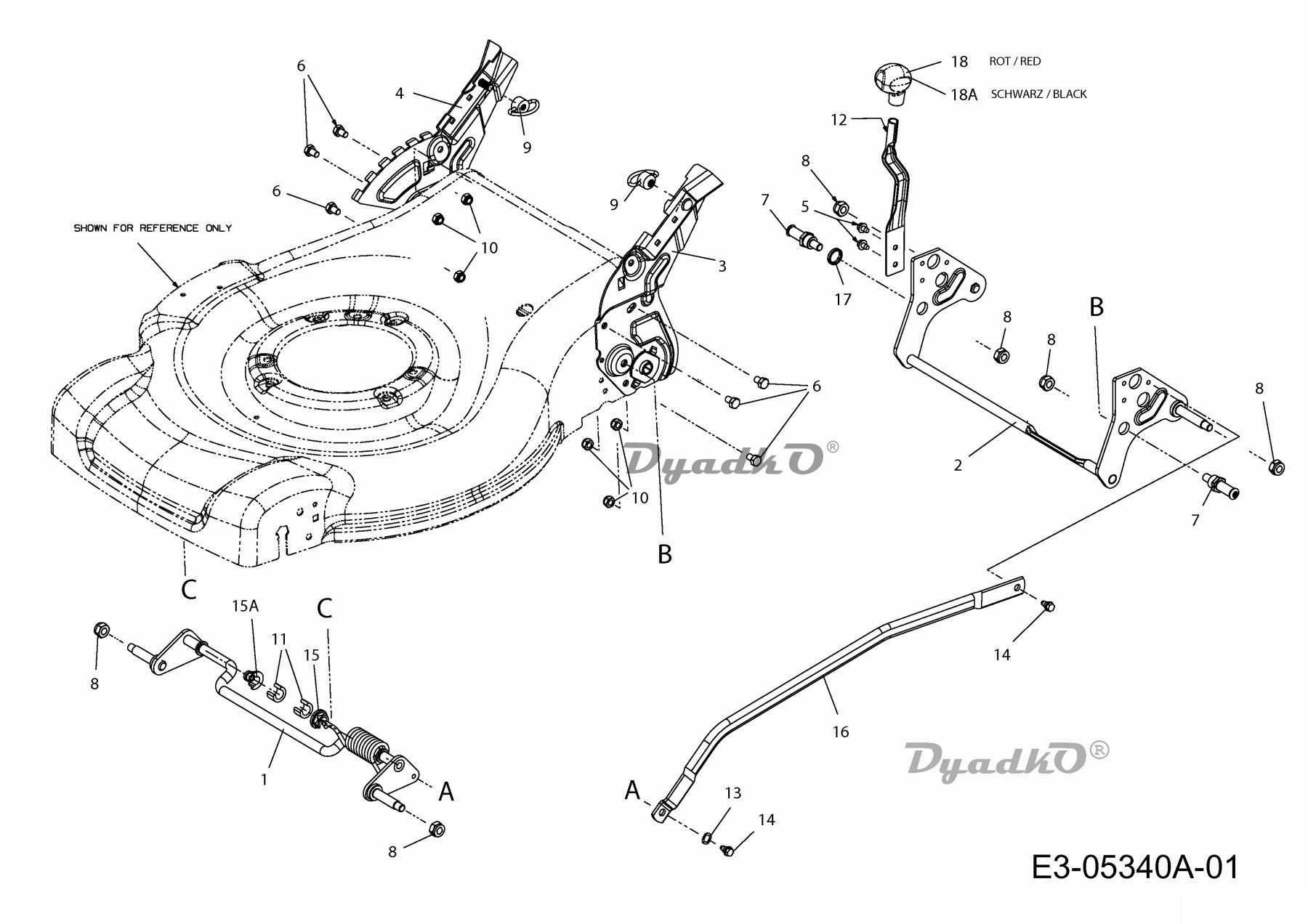

Схема MTD CC 53 SPHHW (12A-85FQ603) (2013) Cutting height adjustment

1	BRKT ASM:FRONT:HIGH WHL:800
2	BRKT ASM:RR:800:HIGH WHL
3	BRKT ASM:HNDL:LH HIWHL:19"EXP
4	BRKT ASM:HNDL:RH:HW:18/800 EU
5	SCREW:TT:1/4-20:0.375:HXINDWSH
6	SCREW:HEX:M8X12 DIN 933-8.8
7	SHFT:.500 DIA:M10 THRD
8	NUT:HEX:M10x1.25 DIN 985
9	TOGGLE NUT 3/8-16 UNC
10	NUT:HEXLK:M8-1.25 NYLON DIN985
11	AXLE CLAMP RING
12	SPR:LEVER:HIGH WHEEL
13	WASH:WAVE:.385IDX.598 OD
14	SCR:SHLDR:1/4-20:0.50:HXINDWSH
15	BRG:FLG:HEX SPLIT .500 ID
15A	BRG:SUPT:AXLE
16	-
17	SPCR:.690X.870X.150
18	KNOB:ADJ:HGT:RED
18A	KNOB:HGT:ADJ:BLACK
