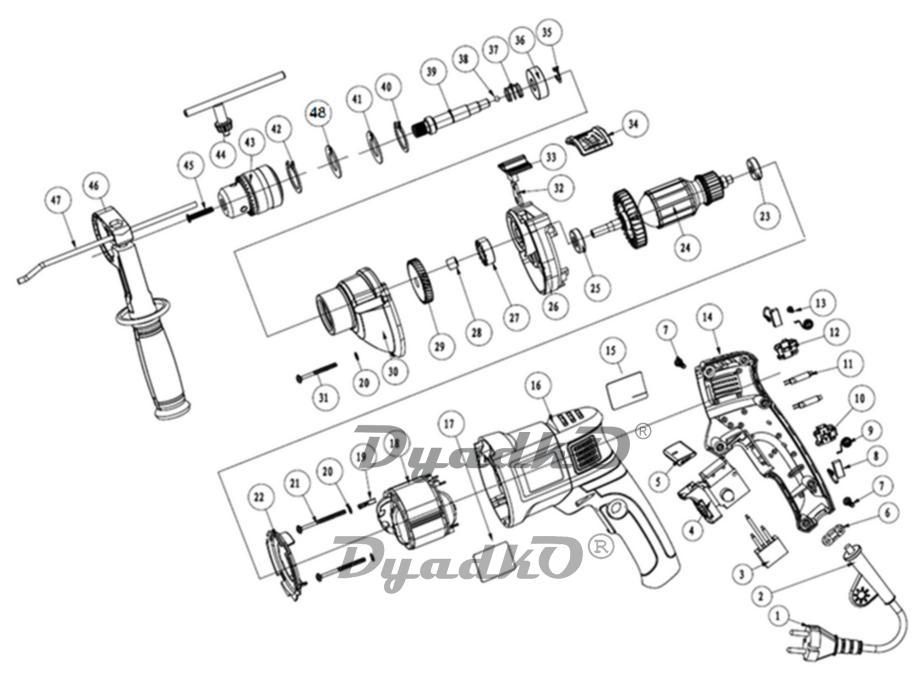

Схема DENZEL ID-850 (2630955)

1 Шнур сетевой H05VV-F 2х0,75 мм NBR 14136:2002 (Type C)
2 Воротник шнура
3 Конденсатор 0,33 мкФ
4 Выключатель FA2-6/1BEK 12A-125V
5 Клавиша переключателя реверса
6 Планка прижимная
7 Саморез ST 4,2х16
8 Щетка графитовая 17х10,3х5,4 (комплект 2 шт)
9 Пружина щеткодержателя
10 Щёткодержатель нижний
11 Катушка индуктивности
12 Щёткодержатель верхний
13 Саморез ST 3,2х8
14 Крышка рукоятки
15 Стикер правый
16 Корпус двигателя
17 Стикер левый
18 Статор
19 Клемма
20 Шайба 4
21 Саморез ST 4,2х50
22 Дефлектор воздушного потока
23 Подшипник 627 2Z
24 Ротор
25 Подшипник 609 2RS
26 Промщит
27 Коронка неподвижная
28 Подшипник игольчатый HK0810
29 Шестерня z=39
30 Корпус редуктора
31 Саморез ST 4,2х45
32 Пластина включения удара
33 Клавиша включения удара
34 Накладка
35 Кольцо стопорное D12 наружное
36 Подшипник 6201 ZZ
37 Пружина
38 Шар стальной D5
39 Шпиндель
40 Кольцо стопорное D32 внутреннее
41 Уплотнение
42 Кольцо стопорное D34 внутреннее
43 Патрон 1,5-13 мм 1/2-20UNF
44 Ключ патрона
45 Винт М5х25 левая резьба потай
46 Рукоятка боковая
47 Ограничитель глубины
48 Шайба 18
