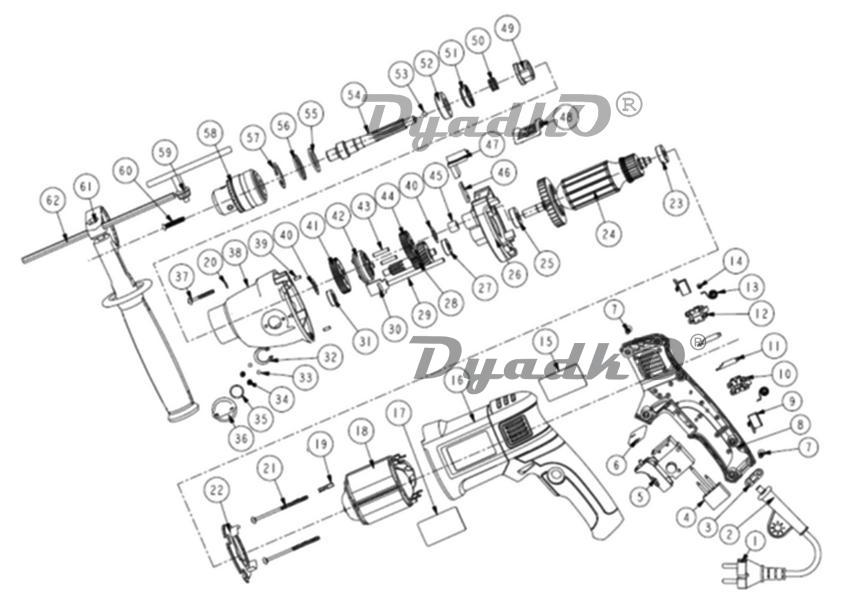

Схема DENZEL ID-1050-2 (2631255)

1 Шнур сетевой H05VV-F 2х0,75 мм NBR 14136:2002 (Type C)
2 Воротник шнура
3 Планка прижимная
4 Конденсатор
5 Выключатель FA2-6/1BEK 12A-125V
6 Клавиша переключателя реверса
7 Саморез ST 4,2х16
8 Крышка рукоятки
9 Щетка графитовая 17х10,3х5,4 (комплект 2 шт)
10 Щёткодержатель нижний
11 Индуктивность фильтра
12 Щёткодержатель верхний
13 Пружина щеткодержателя
14 Саморез ST 3,2х8
15 Стикер правый
16 Корпус двигателя
17 Стикер левый
18 Статор
19 Клемма
20 Шайба 4
21 Саморез ST 3,9х70
22 Дефлектор воздушного потока
23 Подшипник 627 2Z
24 Ротор
25 Подшипник 609 2RS
26 Промщит
28 Вал промежуточный
29 Штифт 5х75
30 Поводок
31 Подшипник 607 Z
32 Кольцо стопорное D16 наружное
33 Шар стальной D4
34 Пружина
35 Кольцо уплотнительное 14х1
36 Рукоятка переключения
37 Саморез ST 3,9х40
38 Корпус редуктора
39 Штифт 3х8
40 Шайба
41 Шестерня I z=43
42 Муфта
43 Штифт 3,8х20
44 Шестерня II z=33
45 Подшипник игольчатый HK0810
46 Пластина включения удара
47 Клавиша выключения удара
48 Накладка
49 Коронка неподвижная
50 Пружина
51 Коронка подвижная
52 Подшипник 6002 2RS
53 Шар стальной D5
54 Шпиндель
55 Уплотнение
56 Кольцо уплотнительное
57 Кольцо стопорное D34 внутреннее
58 Патрон 1,5-13 мм 1/2-20UNF
59 Ключ патрона 13
