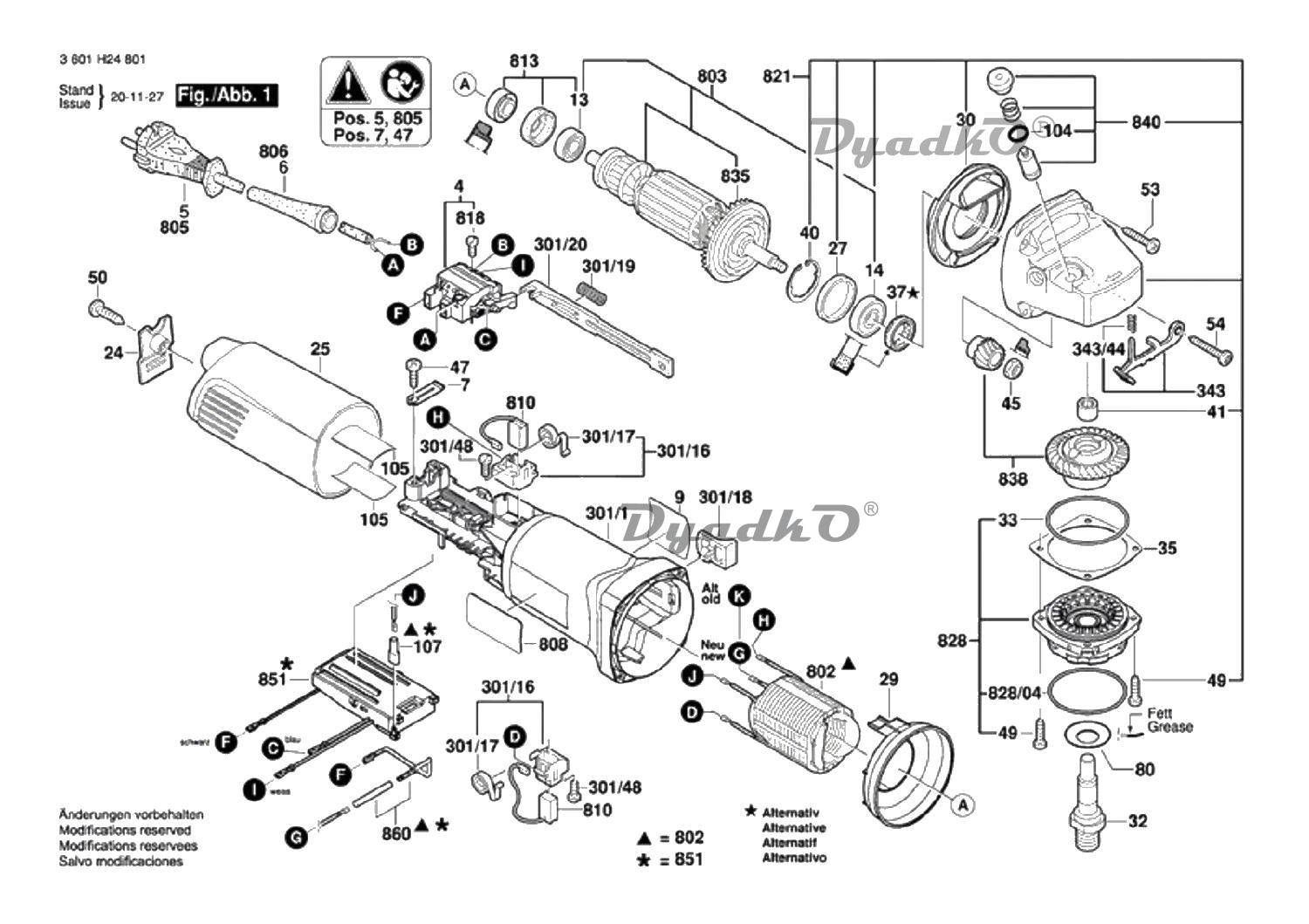

Схема BOSCH GWS 1400 (Type 3601H24801)

4 Выключатель GWS 1400
7 Фиксатор кабеля GWS 1400
9 Этикетка фирмы bosch 160111C426 GWS 1400
13 Шарикоподшипник GWS 1400
14 Шарикоподшипник GWS 1400
24 Крышка GWS 1400
25 Крышка корпуса GWS 1400
27 Кольцо промежуточное GWS 1400
29 Кольцо воздуховод GWS 1400
30 Кольцо воздуховод GWS 1400
32 Шпиндель для ушм (болгарки) GWS, PWS bosch 1607000D6A GWS 1400
33 Кольцо уплотнительное GWS 1400
35 Регулировочное кольцо 0,2 мм GWS 1400
35 Регулировочное кольцо 0,1 мм GWS 1400
35 Регулировочное кольцо 0,3 мм GWS 1400
35 Регулировочное кольцо 0,15 мм GWS 1400
37 Кольцо уплотнительное для фрезера Bosch GUF 22 A 0601607003 GWS 1400
40 Стопорное кольцо GWS 1400
41 Подшипник скольжения GWS 1400
45 Шестигранная гайка GWS 1400
47 Винт с головкой torx GWS 1400
49 Винт GWS 1400
50 Винт с головкой torx GWS 1400
53 Винт с головкой torx GWS 1400
54 Винт с головкой torx GWS 1400
80 Прикрывающая шайба GWS 1400
104 Кольцо уплотнительное 4,5x1,0 мм GWS 1400
105 Изолирующая пластина GWS 1400
107 Изолятор GWS 1400
301 Винт для фрезера Bosch GUF 22 A 0601607003 GWS 1400
301 Рукоятка выключателя GWS 1400
301 Толкатель GWS 1400
301 Спиральная пружина GWS 1400
301 Пружина сжатия GWS 1400
301 Щёточный держатель GWS 1400
301 Корпус мотора GWS 1400
343 Пружина сжатия GWS 1400
343 Фиксаторный рычаг GWS 1400
802 Статор GWS 1400
803 Ротор GWS 1400
805 Сетевой кабель GWS 1400
806 Наконечник GWS 1400
808 этикетка типа bosch 160111A3H3 GWS 1400
810 Щетки угольные 10 комплектов x 1607014176 GWS 1400
810 Щетки угольные для циркулярки Bosch PKS 54 0603330003 GWS 1400
813 Комплект деталей GWS 1400
818 Винт GWS 1400
821 корпус редуктора bosch 16058065SC GWS 1400
828 Кольцо уплотнительное 47,0x1,5 мм GWS 1400
828 опорный фланец bosch 1607000D6C GWS 1400
835 Вентилятор GWS 1400
838 Редукторный узел (ведущая и ведомая шестерни) для болгарок bosch 1607000D4Y (старые арт. 1600A0022W, 1607000V45, 1606333610, 1606333616, 1606333617, 1607000V14, 1607000V44) GWS 1400
840 Кнопка стопора GWS 1400
851 Регулятор числа оборотов GWS 1400
860 Соединительный кабель GWS 1400
