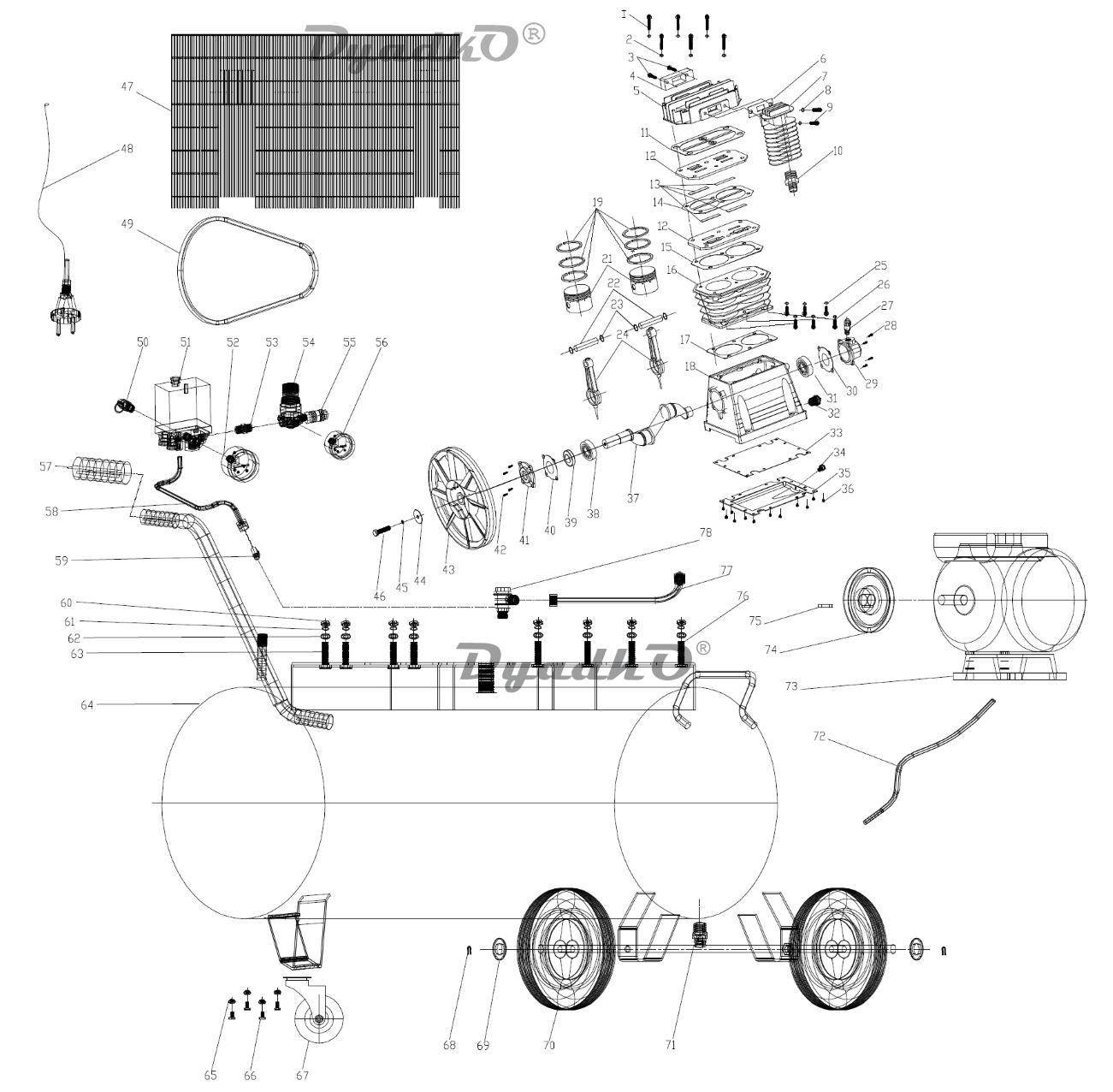

Схема СИБРТЕХ КР-2200/100 (58042) Общий вид

1 Винт М8х60 внутренний шестигранник
2 Шайба 8 пружинная
3 Болт М8х25
4 Фильтр воздушный в сборе
5 Головка блока цилиндра
6 Прокладка
7 Радиатор: италия 2055
9 Болт М8х20
10 Переходник 1-3/4
11 Прокладка головки блока цилиндра
12 Пластина клапана
13 Пластина клапана 57х11х0,3
14 Прокладка алюминиевая
15 Прокладка
16 Цилиндр
17 Прокладка цилиндра
18 Картер
19 Кольцо поршневое и маслосъемное (комплект)
20 Маслосъёмное кольцо 55
21 Поршень
22 Палец поршневой D14,5x56
23 Кольцо стопорное D13 внутреннее
24 Шатун
28 Болт М6х16
29 Крышка картера задняя
30 Прокладка крышки картера задняя
32 Индикатор уровня масла
33 Прокладка
35 Основание итальянский стиль 2055 железная
36 Болт М6х16 фланцевый
37 Вал коленчатый
38 Подшипник 6205
39 Сальник 25х35х7
40 Прокладка крышки картера передняя
41 Крышка картера передняя
43 Шкив компрессора
44 Шайба 8 увеличенная
46 Винт М8х30 левая резьба внутренний шестигранник
47 Кожух
48 Провод электрический 3х1,5
49 Ремень A-1143
50 Клапан
51 Реле давления
52 Манометр Y50 осевая железная, красная проволка 0 ~ 115 psi
53 Ниппель 1/4
54 Регулятор
55 Соединение быстросъемное
56 Манометр
57 Рукоятка
58 Трубка перепускная
59 Переходник угловой
60 Гайка М8
62 Шайба 8
63 Болт М8х40
64 Ресивер
65 Гайка М6
67 Колесо переднее
68 Шплинт 3х57
69 Шайба 16
70 Колесо заднее
71 Клапан дренажный
72 Провод электрический 3х1,5
73 Электродвигатель в сборе 2,2 кВт
74 Шкив двигателя
75 Шпонка призматическая 7х8х30
77 Труба выпускная
78 Клапан пневмораспределительный
79 Прокладка
*27 Сапун
