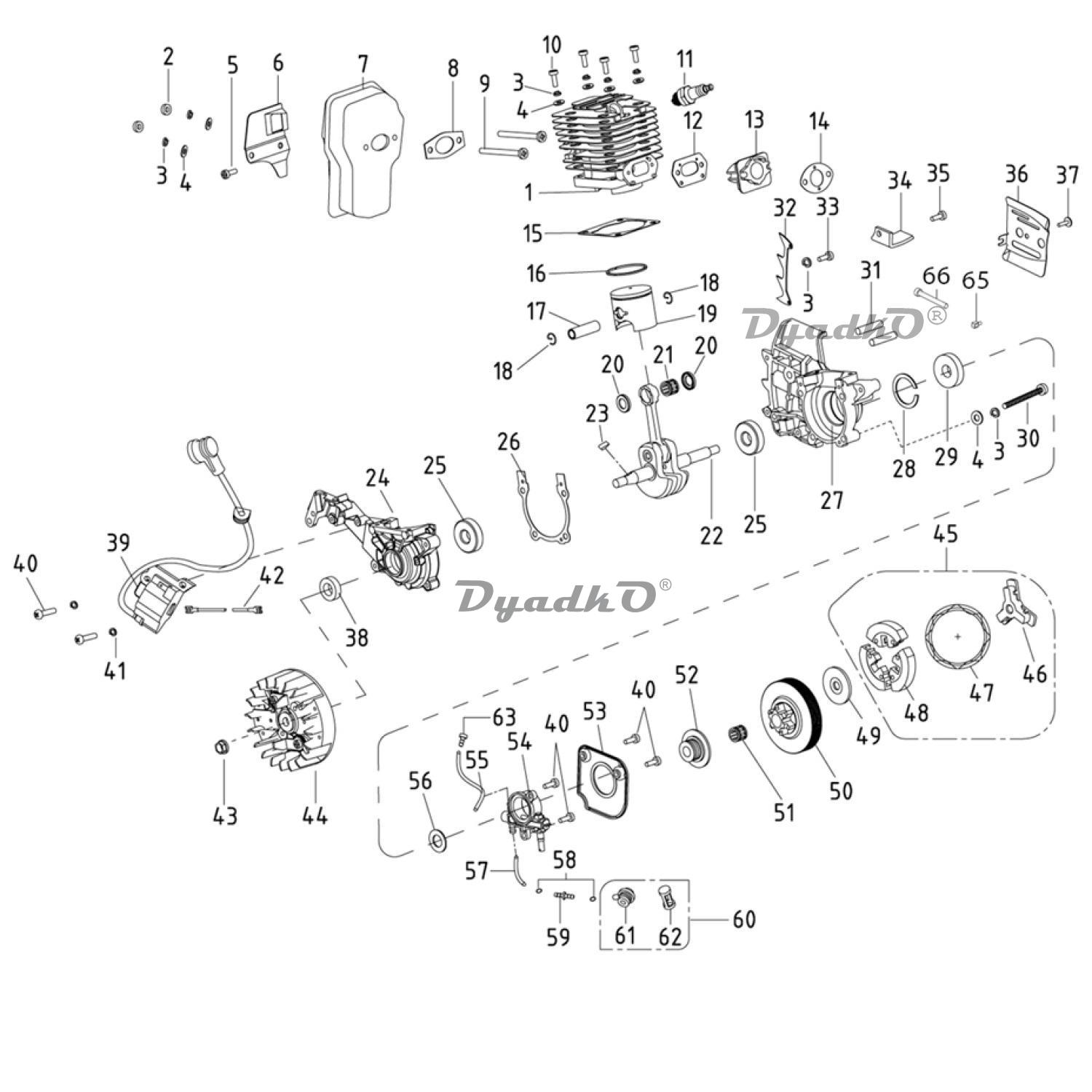

Схема ЗУБР ПБЦ-400 40П Двигатель

2.1 Цилиндр
2.10 Винт M5х24 Т25
2.11 Свеча зажигания L8RTF
2.11 Свеча зажигания L8RTF
2.12 Прокладка паронитовая впускного окна цилиндра
2.13 Патрубок впускной
2.14 Прокладка карбюратора паронитовая
2.15 Прокладка цилиндра паронитовая
2.16 Кольцо поршневое D42 d39 h1,5
2.17 Палец поршневой D10х32
2.18 Кольцо стопорное поршневого пальца D10xd8
2.19 Поршень D40 H38,6
2.2 Гайка M5 (автогровер)
2.20 Шайба поршневого пальца
2.21 Подшипник игольчатый (14х10х11) открытый
2.22 Коленвал в сборе
2.23 Шпонка сегментная 3х10
2.24 Корпус картера левая часть
2.25 Подшипник шариковый 6201-2RS (32х12х10) n/n
2.26 Прокладка картера паронитовая
2.27 Корпус картера правая часть
2.28 Кольцо стопорное сжимное D34
2.29 Сальник D32xd12x5.5
2.3 Шайба-гровер D5
2.30 Винт M3х22 PH2
2.31 Шпилька крепления шины М8х40
2.32 Упор
2.33 Винт M5x15 T25
2.34 Цепеуловитель
2.35 Винт специальный
2.36 Крышка натяжителя
2.37 Винт M4x13 T20 #F
2.38 Сальник D22хd12хh7
2.39 Магнето H=38 h=36 d=29.5 L=195
2.4 Шайба D5 #F
2.40 Винт M4x17 T20 #F
2.41 Шайба-гровер D4
2.43 Гайка М8x1
2.44 Маховик в сборе
2.45 Муфта сцепления в сборе D66x11
2.49 Шайба D34 d8 h2,3
2.50 Чашка сцепления Z6
2.51 Подшипник игольчатый (13х10х13)
2.52 Колесо червячное
2.53 Крышка
2.54 Насос масляный
2.56 Шайба D18 d10,5 h0.8
2.57 Трубка маслосистемы выходная
2.6 Планка
2.60 Фильтр масляный в сборе
2.63 Штуцер
2.7 Глушитель в сборе
2.8 Прокладка глушителя металлоасбестовая
2.9 Винт специальный
