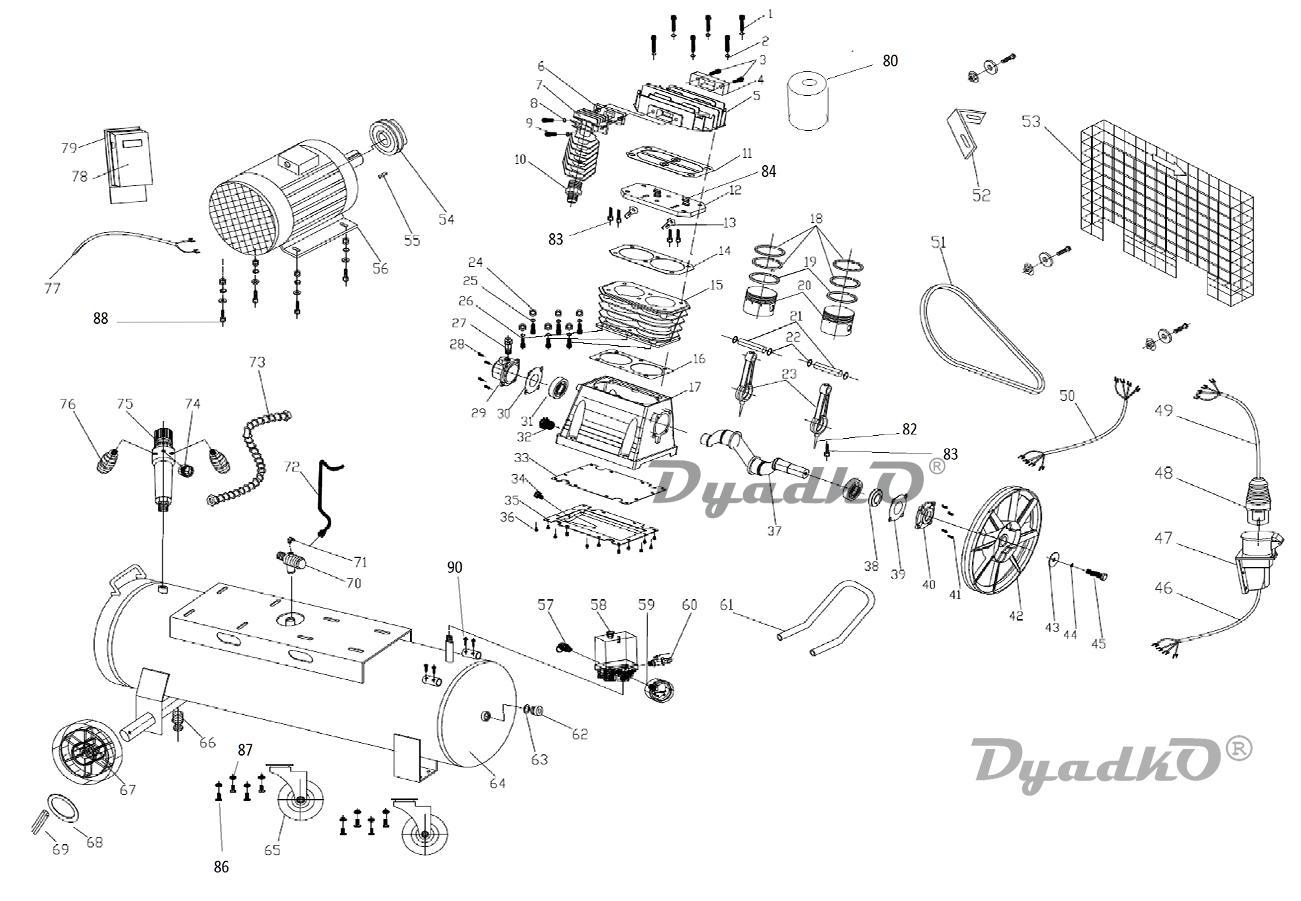

Схема DENZEL DR4000/100 (58092) Общий вид

1 Болт М10х80
2 Шайба пружинная М10
3 Болт М10х25
4 Корпус фильтра воздушного
5 Головка цилиндра
6 Прокладка радиатора
7 Радиатор
8 Шайба пружинная М10
9 Болт М10х25
10 Штуцер 1"
11 Прокладка головки цилиндров
12 Клапан
13 Пластина клапана впускного
14 Прокладка клапана
15 Цилиндр
16 Прокладка цилиндра
17 Картер
18 Кольцо копрессионное
19 Кольцо маслосьемное
20 Поршень
21 Палец поршневой D15,0x69
22 Кольцо стопорное
23 Шатун в сборе
24 Гайка М10
25 Шайба пружинная М10
26 Шпилька М10х30
27 Сапун
28 Болт крышки задней М6х15
29 Крышка задняя
30 Прокладка крышки задней
31 Подшипник 6206 открытый
32 Индикатор уровня масла
33 Прокладка основания картера
34 Винт для слива масла
35 Крышка картера
36 Болт М6х10
37 Вал коленчатый
38 Сальник 30х50х12
39 Прокладка крышки передней
40 Крышка передняя
41 Болт крышки передней
42 Шкив ведомый
43 Шайба плоская
44 Шайба пружинная М8
45 Болт М8х30
46 Провод розетки 4х1,5
47 Розетка силовая RS-115
48 Вилка силовая RS-015
49 Провод вилки 4х1,5
50 Провод соединительный 4х1,5
51 Ремень B-1422
52 Кронштейн кожуха защитного
53 Кожух защитный
54 Шкив ведущий
55 Шпонка
56 Электродвигатель 380В 50Гц 4кВт
57 Клапан предохранительный
58 Реле давления
59 Манометр 50 мм
60 Кран выпускной
61 Рукоятка
62 Заглушка
63 Кольцо уплотнительное 20х2
64 Ресивер
65 Колесо поворотное 2,5"
66 Клапан дренажный
67 Колесо 6"
68 Шайба плоская
69 Шплинт
70 Клапан пневмораспределительный
71 Переходник угловой
72 Трубка
73 Трубка выпускная
74 Манометр 40 мм
75 Регулятор давления
76 Соединение быстросъемное
77 Провод 2х1
78 Контактор
79 Пластина монтажная
80 Элемент фильтрующий
81 Кольцо уплотнительное сапуна
82 Разбрызгиватель
83 Винт М5х7
84 Пластина клапана выпуска
85 Прижим пластины клапана
86 Болт колес М6х15
87 Гайка М5
88 Болт М10х35
89 Болт М10х45
90 Болт ручки М6х10
