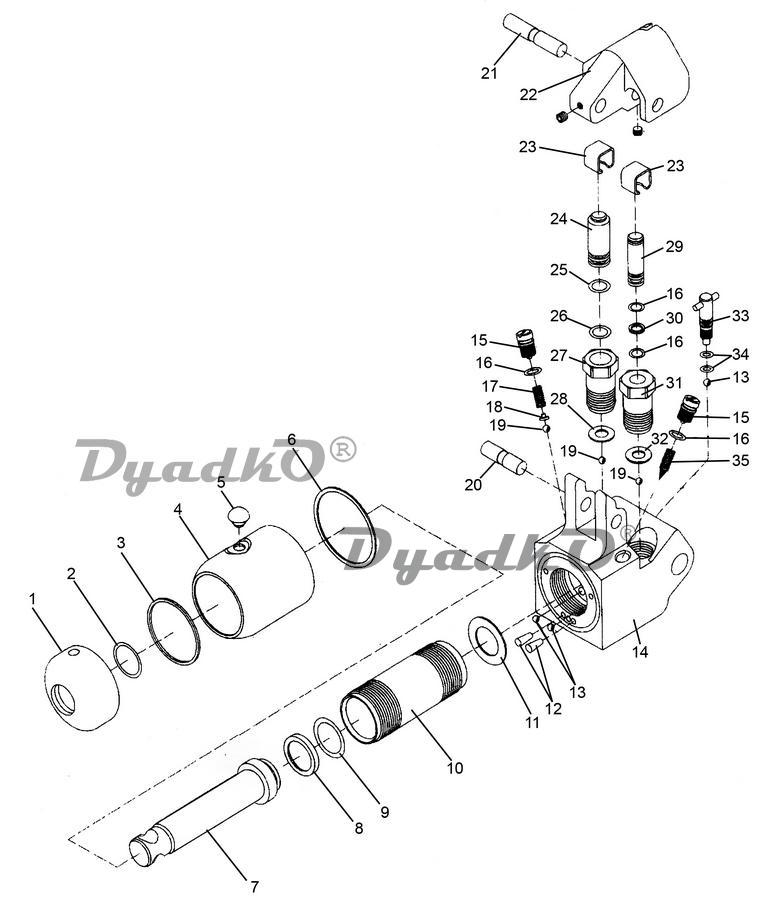

Схема MATRIX 51003 Гидравлический блок

1 Наконечник (крышка)
2 Кольцо уплотнительное 22,5?2,65
3 Кольцо прямоугольного сечения 52?46?1,25
4 Корпус внешний
5 Пробка масляная
6 Кольцо прямоугольного сечения 60?54?1,5
7 Шатун поршня
8 Сальник (манжетное уплотнение) 31x4,4
9 Кольцо уплотнительное 23,4?3,5
10 Цилиндр
11 Шайба цилиндра
12 Сетка фильтрационная
13 Шар стальной 5,5
14 Основание
15 Винт регулировки давления
16 Кольцо уплотнительное 7,7?1,9
17 Пружина регулировки давления
18 Наконечник шаровой тонкий 2
19 Шар стальной 6
20 Палец короткий
21 Палец длинный
22 Держатель для рукояти
23 Шнеллер сердечника насоса
24 Сердечник насоса, большой
25 Кольцо уплотнительное 10,5?2,65
26 Кольцо резиновое
27 Корпус насоса, большой
28 Шайба большого корпуса насоса 20?9?0,8
29 Сердечник малый насоса
30 Борт-кольцо разомкнутое 11х8х1,25
31 Корпус насоса малый
32 Шайба корпуса насоса 18?9?0,8
33 Стержень перепускного клапана
34 Кольцо уплотнительное 5,7?1,9
35 Шар стальной 4
б/н Комплект ремонтный домкрата гидравлического подкатного 51003
б/н Упаковка
