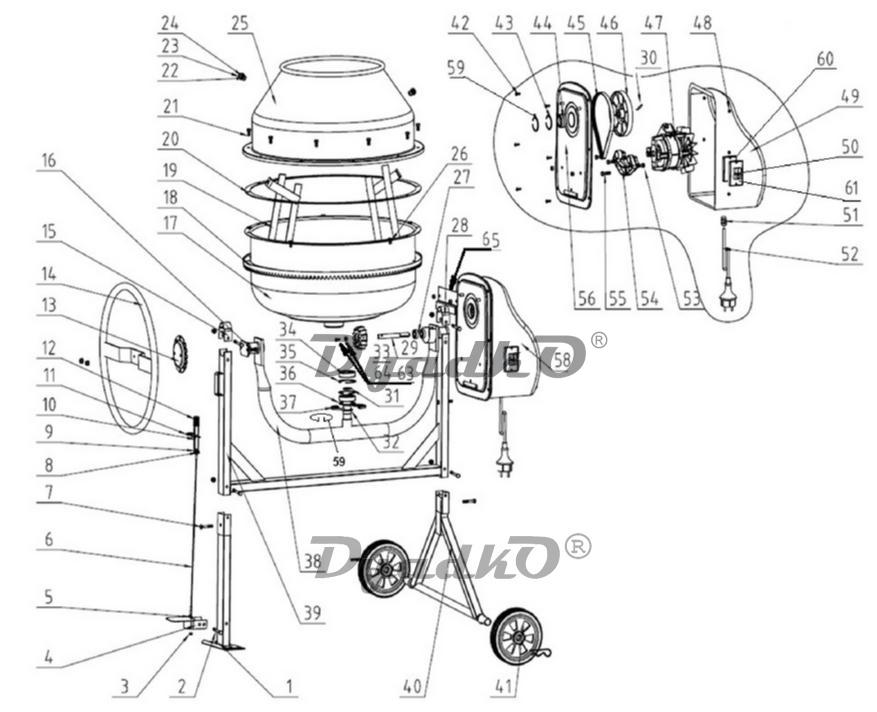

Схема MTX СМ-200К (95485) Общий вид

1 Опора
2 Болт М8х70
3 Гайка М8
4 Педаль
5 Гайка М8
6 Тяга (трос)
7 Болт М8х45
8 Болт М6х30
9 Гайка М6
10 Шток
11 Шплинт 63
12 Пружина
13 Диск фиксации бака
14 Маховик
16 Болт М8х25
17 Дно
18 Венец z=140
19 Лопасть
20 Прокладка
21 Болт М8х15
22 Винт М10х20
23 Шайба М10
24 Шайба уплотнительная М10
25 Воронка
26 Винт М8х14
28 Скоба левая
29 Вал
30 Штифт
31 Кольцо стопорное 30
32 Шайба регулировочная
33 Шестерня z=12
34 Подшипник 6206 RS
35 Кольцо стопорное D62
36 Кольцо стопорное D27
37 Пластина защитная
38 Траверса
39 Рама
40 Опора колесная
41 Колесо
42 Саморез М5х10
43 Кольцо стопорное 15
44 Подшипник 6002 2RS
45 Ремень 6PJ630
46 Шкив
47 Двигатель в сборе 900W
48 Гайка М5
49 Крышка привода
50 Выключатель KDJ6
51 Фиксатор кабеля
52 Шнур сетевой H05RN-F 2х0,75мм
54 Кронштейн фиксирующий
55 Болт М8х25
56 Пластина крепления
57 Шайба М5
58 Привод в сборе
59 Кольцо стопорное 62
60 Прокладка выключателя
61 Крышка выключателя
62 Крепеж комплект
63 Шайба шестерни
64 Винт М5х15
65 Защита шестерни
*66 Крыльчатка двигателя
6* Тяга (трос)
1* Опора
40* Опора колесная
41* Колесо
