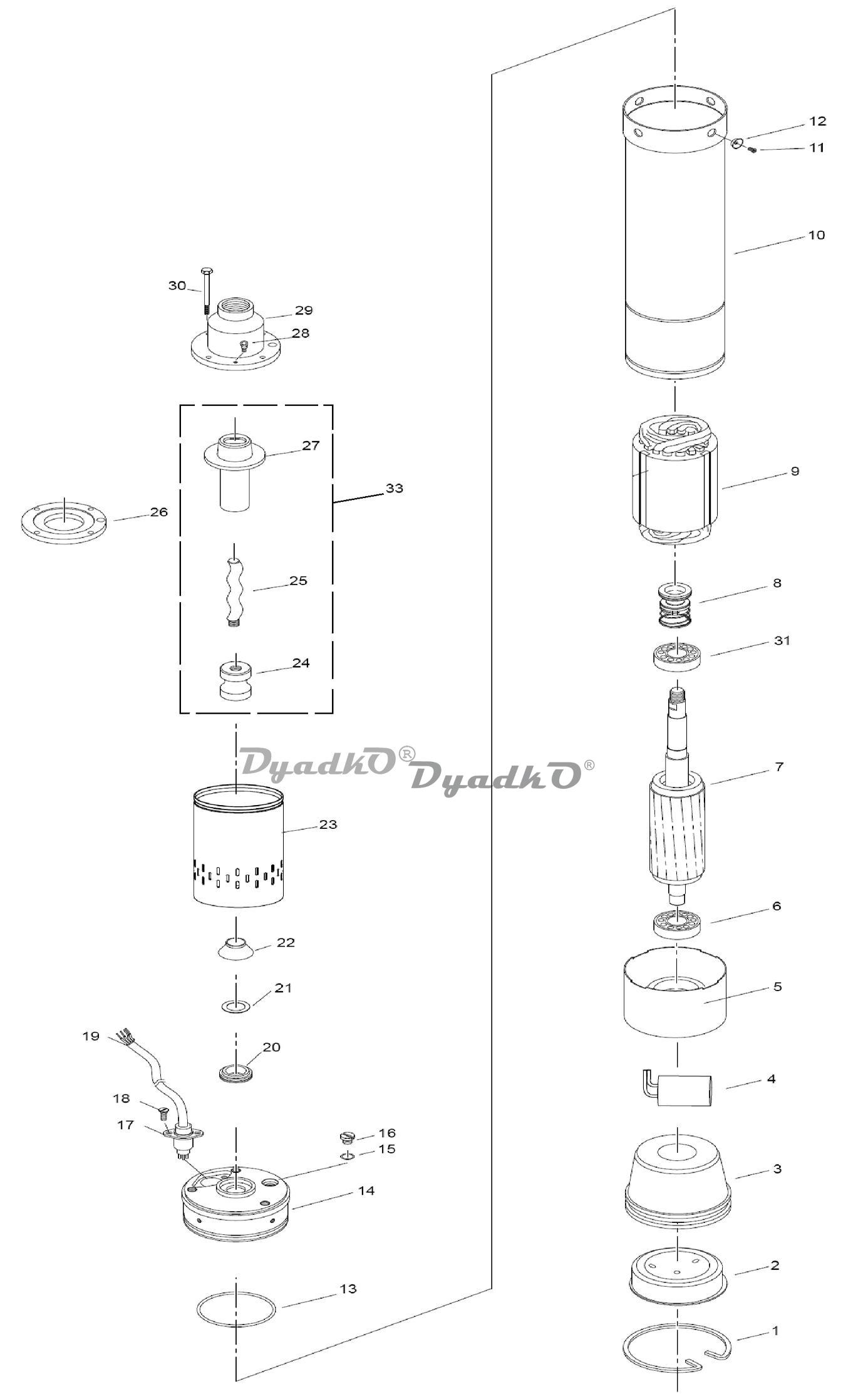

Схема DENZEL DWS-4-150 (97254)

1	Кольцо стопорное
2	Крышка нижняя
3	Манжета нижняя
4	Конденсатор СВВ60 40мкф
6	Подшипник 6203
7	Ротор
8	Уплотнение механическое
9	Статор в сборе с корпусом
11	Винт М5х10 потай
12	Втулка центрирующая
13	Кольцо уплотнительное 3,3х95
14	Крышка верхняя
15	Кольцо уплотнительное 2,7х12,5
16	Винт М8х8
17	Прижим кабеля
18	Винт М5х12
19	Кабель 3х0,75
20	Кольцо центрирующее
21	Шайба
22	Пыльник
23	Корпус насоса
24	Муфта соединительная
25	Винт насоса однозаходный
26	Пластина патрубка
27	Обойма винта
28	Рым болт
29	Патрубок выпускной
30	Болт М6х210
31	Клапан обратный
32	Статор
33	Винт насоса в сборе
