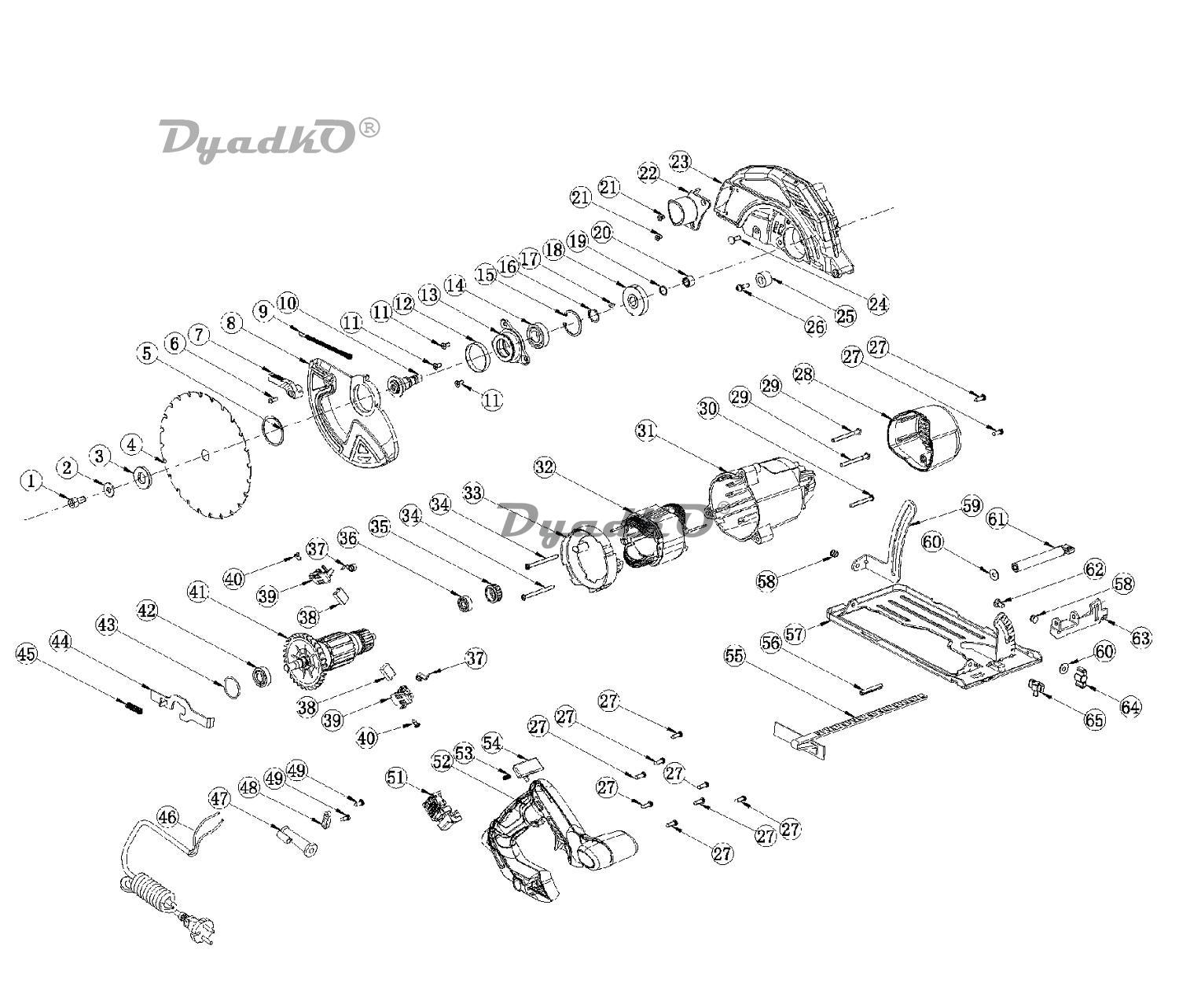

Схема STURM CS50185P

1 CS50185P-B1 винт /SCREW M8X16/ Sturm!
2 CS50185P-B2 шайба /FLANGE/ Sturm!
3 CS50185P-B3 фланец наружный /OUTER FLANGE/ Sturm!
5 CS50185P-B5 кольцо /STEEL CIRCLIP/ Sturm!
7 CS50185P-B7 рычаг /LOWER COVER BUTTON/ Sturm!
8 CS50185P-B8 кожух защитный нижний /LOWER COVER/ Sturm!
9 CS50185P-B9 пружина /SPRING/ Sturm!
10 CS50185P-B10 шпиндель /OUTERSHAFT/ Sturm!
12 CS50185P-B12 кольцо фрикционное /FRICTION REDUCING RING/ Sturm!
13 CS50185P-B13 держатель подшипника /FRONT COVER/ Sturm!
14 CS50185P-B14 подшипник /BALL BEARING6003-2RS/ Sturm!
15 CS50185P-B15 кольцо стопорное /CIRCLIP 35/ Sturm!
16 CS50185P-B16 кольцо стопорное /CIRCLIP 17/ Sturm!
17 CS50185P-B17 шпонка /WOODRU KEY 3X3.7X10/ Sturm!
18 CS50185P-B18 шестерня большая /BIG GEAR/ Sturm!
19 CS50185P-B19 кольцо стопорное /CIRCLIP 12/ Sturm!
20 CS50185P-B20 подшипник игольчатый /NEEDLE BEARINGHK1010/ Sturm!
22 CS50185P-B22 патрубок /VACUUM ADAPTER/ Sturm!
23 CS50185P-B23 корпус редуктора /GEAR BOX/ Sturm!
25 CS50185P-B25 втулка резиновая /RUBBER COLUMN/ Sturm!
28 CS50185P-B28 корпус задний /REAR COVER/ Sturm!
31 CS50185P-B31 корпус электродвигателя /MOTOR COVER/ Sturm!
32 CS50185P-B32 статор L78x48.5x38.5x75 /STATOR/ Sturm!
33 CS50185P-B33 диффузор /FAN SHROUD/ Sturm!
35 CS50185P-B35 кожух подшипника /608 BEARING SLEEVE (SKELETON)/ Sturm!
36 CS50185P-B36 подшипник /BALL BEARINGS 608-2Z/ Sturm!
37 CS50185P-B37 пружина /COIL SPRING/ Sturm!
38 CS50185P-B38 щетка угольная7,5x14x20 /CARBON BRUSH7.5X14X20/ Sturm!
39 CS50185P-B39 щеткодержатель /CARBON BRUSH HOLDER/ Sturm!
41 CS50185P-B41 ротор L168xD47xL35xD31 8 зуб. /ROTOR/ Sturm!
42 CS50185P-B42 подшипник /BALL BEARINGS 6001-2RS/ Sturm!
43 CS50185P-B43 кольцо /O RING(1.8X28)/ Sturm!
44 CS50185P-B44 замок вала /SHAFT LOCK/ Sturm!
45 CS50185P-B45 пружина /LOCK SPRING/ Sturm!
46 CS50185P-B46 кабель /CABLE/ Sturm!
47 CS50185P-B47 ворот шнура /CABLE COVER/ Sturm!
51 CS50185P-B51 выключатель FA5-8/2MD /SWITCH/ Sturm!
52 CS50185P-B52 ручка /HANDLE/ Sturm!
53 CS50185P-B53 пружина /BUTTON SPRING/ Sturm!
54 CS50185P-B54 клавиша выключателя /SWITCH BUTTON/ Sturm!
55 CS50185P-B55 линейка /GUIDE RULER/ Sturm!
57-59,63 CS50185P-B57-59,63 плита в сборе /BASING PLATE ASSY/ Sturm!
61 CS50185P-B61 клавиша регулировки /DEPTH BUTTON/ Sturm!
64 CS50185P-B64 клавиша регулировки угла /ANGLE BUTTON/ Sturm!
65 CS50185P-B65 клавиша фиксации /GUIDE LOCK KNOB/ Sturm!
