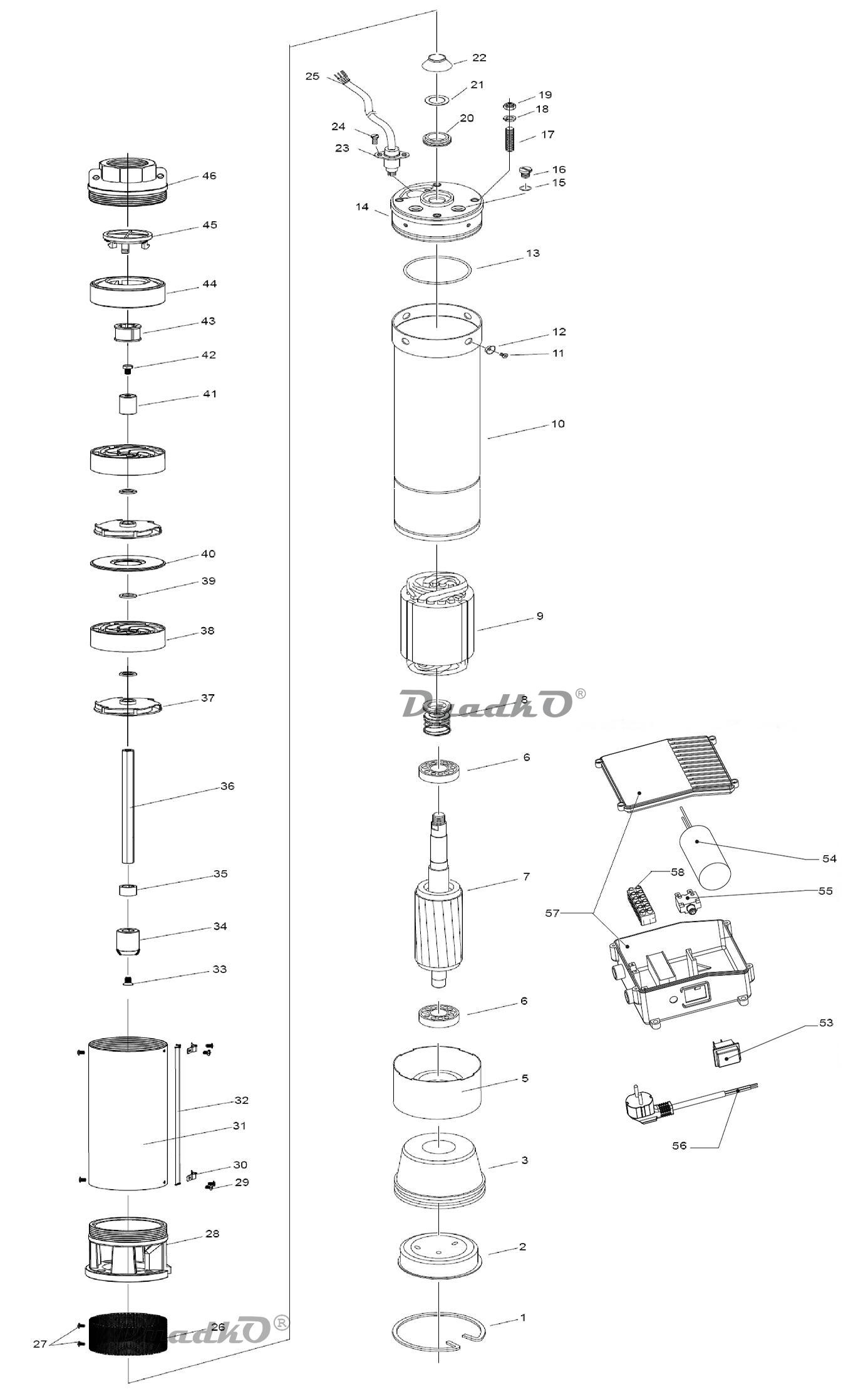

Схема DENZEL DWC-4-80 (97256)

1 Кольцо стопорное
2 Крышка нижняя
3 Манжета нижняя
6 Подшипник 6203
7 Ротор
8 Уплотнение механическое
9 Статор в сборе с корпусом
10 Кожух двигателя
11 Винт М5х10 потай
12 Втулка центрирующая
13 Кольцо уплотнительное 3,3х95
14 Крышка верхняя
15 Кольцо уплотнительное 2,7х12,5
16 Винт М8х8
17 Шпилька М8х35
18 Шайба М8 пружинная
19 Гайка М8
20 Кольцо центрирующее
21 Шайба
22 Пыльник
23 Прижим кабеля
24 Винт М4х10
25 Кабель сетевой 4х0,75
26 Экран
28 Суппорт насоса
29 Винт М5х7
30 Скоба прижимная
31 Корпус насоса
32 Канал кабельный
33 Винт М6х10 потай
34 Соединение вала
35 Шайба промежуточная 5мм
36 Вал
37 Крыльчатка
38 Диффузор
39 Шайба регулировочная
40 Крышка диффузора
41 Втулка
42 Болт М6х12
43 Втулка резиновая
44 Гнездо клапана
45 Клапан обратный
46 Патрубок выпускной
47 Кольцо уплотнительное 2х70
48 Уплотнитель кабеля
49 Проставка промежуточная
50 Шайба промежуточная 3мм
51 Втулка промежуточная
52 Блок управления в сборе
53 Выключатель 16А
54 Конденсатор СВВ60 40мкф
55 Выключатель тепловой 8А
56 Кабель сетевой 3х0,75
57 Коробка блока управления
58 Колодка клеммная
60 Насосная часть в сборе
