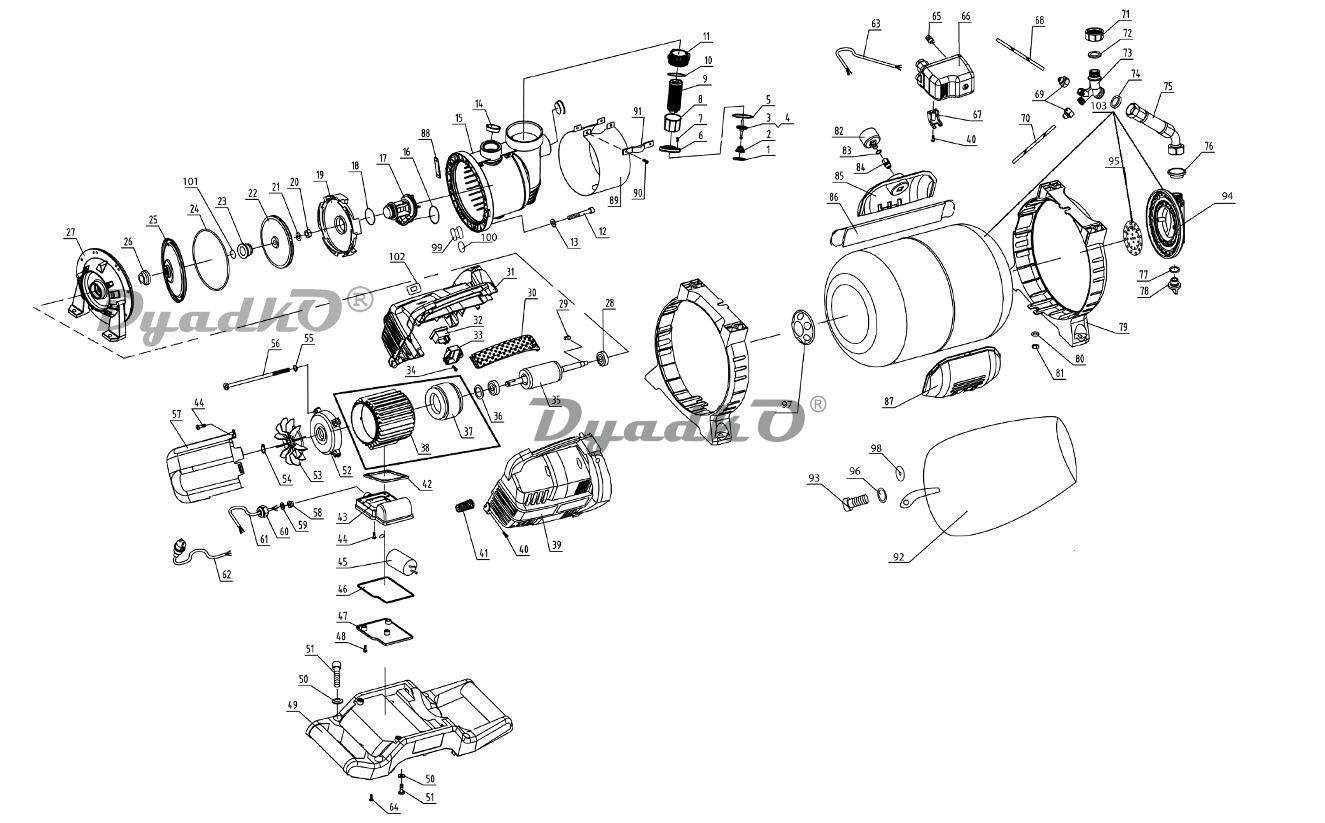

Схема DENZEL PSХ950X (97214)

1 Корпус клапана
2 Пружина
3 Элемент клапана
4 Прокладка
5 Кольцо уплотнительное
6 Гнездо клапана
7 Саморез 3,5х15
8 Крышка фильтра
9 Сетка фильтрующая
10 Кольцо уплотнительное
11 Крышка фильтрующего отсека
12 Винт 5х25
13 Шайба М5
14 Крышка пыленепроницаемая
15 Головка насоса
16 Кольцо уплотнительное
17 Диффузор
18 Сальник кольцевой
19 Дефлектор в сборе
20 Гайка М8
21 Шайба М8
22 Колесо лопастное
23 Сальник в сборе с керамическим кольцом
24 Кольцо уплотнительное
25 Пластина уплотнительная
26 Кольцо водоупорное
27 Корпус передняя часть
28 Подшипник 6201 ZZ
29 Шпонка
30 Накладка ручки
31 Корпус левая часть
32 Выключатель в сборе (с водозащ. колпачком)
33 Кронштейн выключателя
34 Саморез 3,5х15
35 Ротор
36 Шайба волнообразная
37 Статор(в сборе со станиной и корпусом)
39 Деталь корпуса правая
40 Саморез 3,5х15
41 Уплотнитель кабеля
42 Прокладка
43 Коробка блока управления
44 Винт М4х10
45 Конденсатор 10мф
46 Прокладка
47 Крышка коробки блока управления
48 Саморез
49 Кронштейн
50 Шайба М8
51 Болт М8х16
52 Крышка задняя
53 Крыльчатка
54 Кольцо стопорное
55 Шайба пружинная М5
56 Винт М5х130
57 Кожух двигателя
58 Уплотнитель кабеля
59 Прокладка
60 Гайка кабеля
61 Кабель сетевой
62 Кабель сетевой
63 Кабель сетевой
65 Соединение быстросъёмное угловое
66 Реле давления механическое
67 Кронштейн реле
68 Трубка
69 Гайка-переходник
70 Трубка
71 Гайка
72 Кольцо уплотнительное
73 Тройник
74 Прокладка
75 Шланг в оплетке
76 Прокладка
77 Кольцо уплотнительное
78 Пробка сливная
79 Обруч бака
80 Шайба М8
81 Гайка М8
82 Манометр
83 Шайба М10
84 Соединение быстросъёмное
85 Вставка правая
86 Вставка декоративная
87 Вставка левая
88 Фиксатор жиклёра
89 Пластина декоративная
90 Саморез 3,5х15
91 Прижим
92 Мембрана Гидроаккумулятора (Груша)
93 Сосок груши в сборе
94 Патрубок груши
95 Сетка патрубка
96 Кольцо уплотнительное
97 Заглушка декоративная
103 Бак
