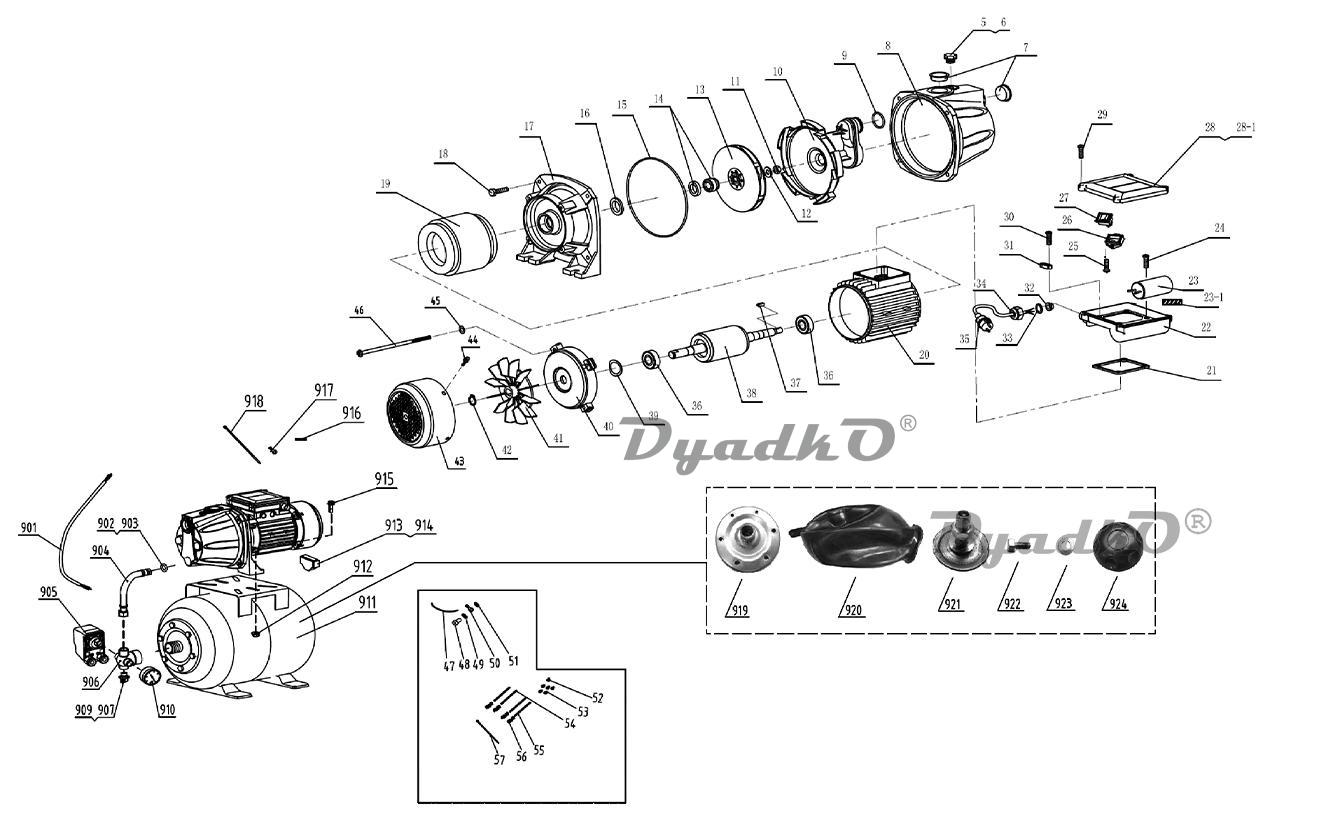

Схема DENZEL PS1100С (97215)

7 Крышка пылезащитная
8 Кожух верхний
9 Кольцо
10 Дефлектор в сборе
11 Гайка
13 Колесо лопастное
14 Уплотнитель механический
15 Кольцо
16 Уплотнитель
17 Панель передная
18 Болт М8х25
20 Статор в сборе
21 Прокладка распределительной коробки
22 Корпус распределительной коробки
23 Конденсатор 25uF
24 Винт М4х10
25-30 Саморез
26 Проставка выключателя
27 Выключатель
28 Крышка распределительной коробки
28-1 Прокладка уплотнительная
29 Саморез
31 Прижим кабеля
32 Прокладка кабеля
33 Шайба
34 Гайка зажимная кабеля
35 Провод питания
36 Подшипник 6202 2Z
37 Шпонка
38 Ротор
39 Шайба волнистая
40 Крышка задняя
41 Крыльчатка
42 Кольцо стопорное
43 Кожух крыльчатки
44 Винт М4х8
45 Шайба пружинная
46 Болт М5х140
48 Винт М4х8
49 Шайба
51 Шайба
901 Провод
902 Шайба
903 Кольцо уплотнительное
904 Шланг соединительный
905 Реле давления
906 5 выходной коннектор
907 Кольцо
909 Крышка вентиля
910 Манометр
911 Ресивер
912 Гайка
913 Опора двигателя большая
914 Опора двигателя малая
915 Винт М8х22
919 Крышка ресивера
920 Груша
921 Сосок груши в сборе
922 Болт М8х15
923 Шайба М8
924 Заглушка декоративная
