СДН500-5 (97262)

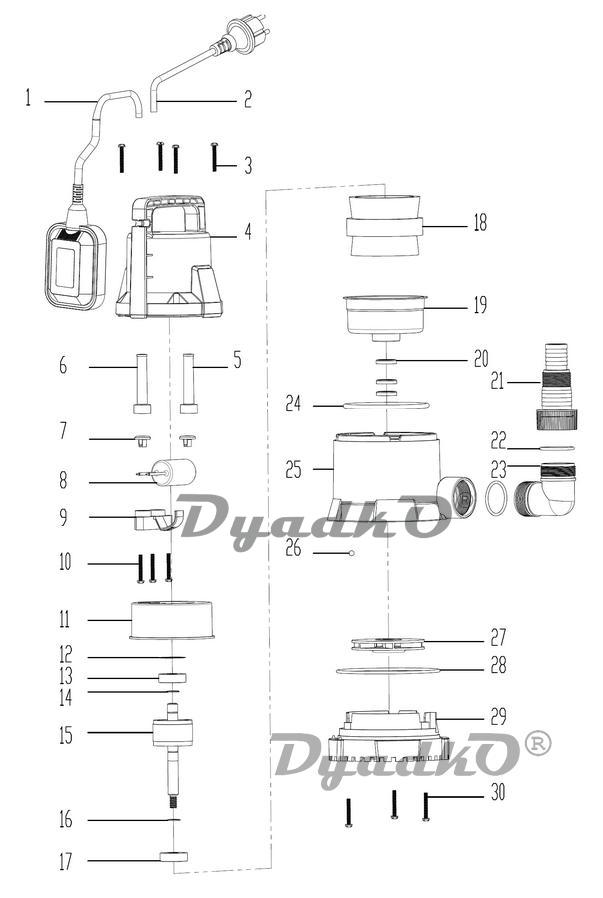

Схема СИБРТЕХ СДН500-5 (97262)
1
Выключатель поплавковый
2
Кабель сетевой H05RN-F 3х0,75 мм
4
Корпус насоса верхний
6
Уплотнитель кабеля
7
Пресс пряжка кабеля
8
Конденсатор CBB60 8 мкФ
9
Прижим конденсатора
10
Саморез ST4,2х30
20
Сальник 12х24х4,5
21
Патрубок выходной
22
Кольцо уплотнительное 38х2,5
23
Патрубок угловой
24
Кольцо уплотнительное 92х5
25
Корпус насоса
26
Шар стальной ф6
27
Крыльчатка
28
Кольцо уплотнительное 116х3
29
Основание насоса
30
Саморез ST4,2х35
31
Двигатель электрический
