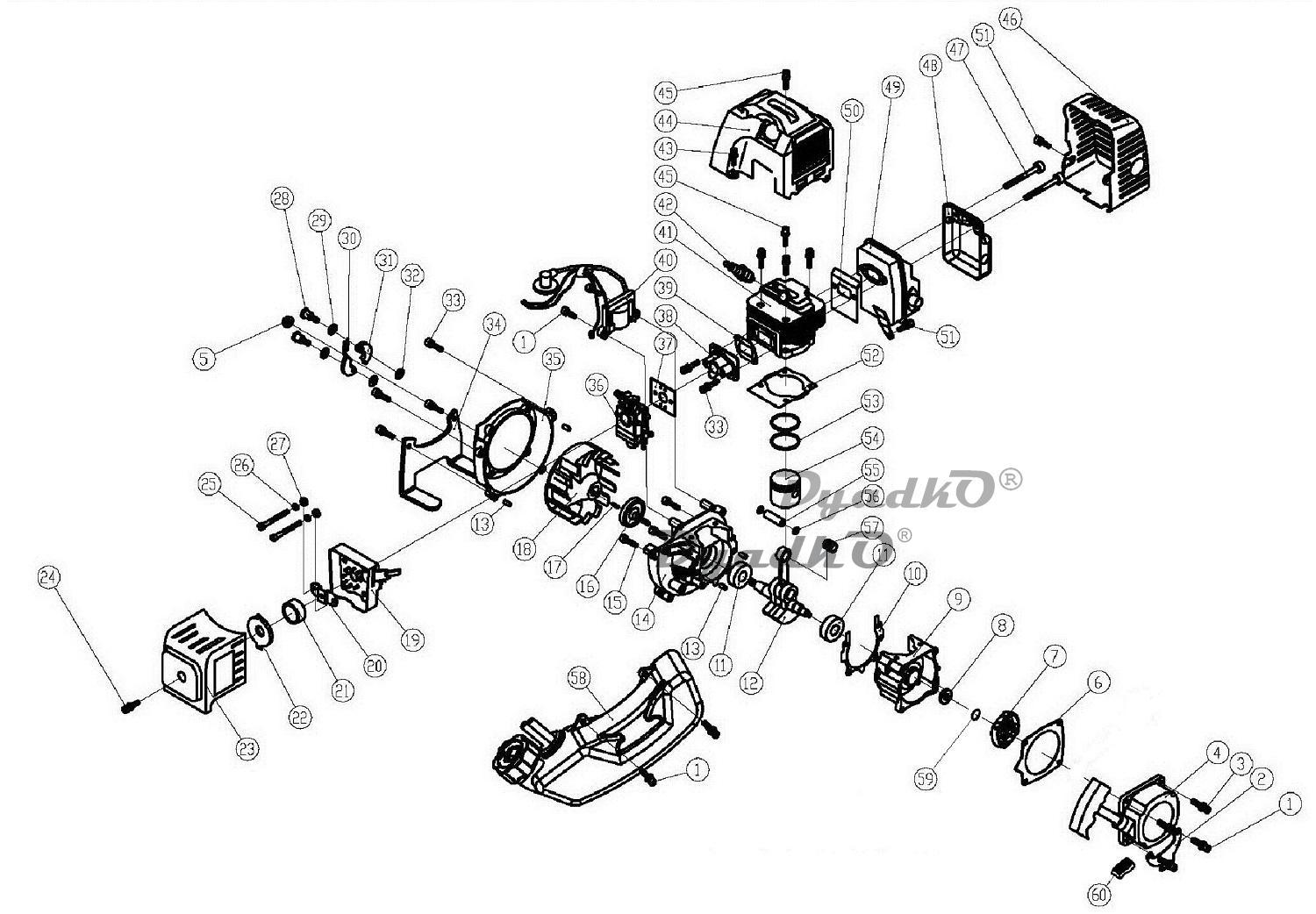

Схема DENZEL DGT-52S-MAX (96279) Двигатель

2   Кронштейн топливного бака
4 Стартер в сборе
5   Гайка M8
6   Прокладка стартера
7 Муфта кулачковая в сборе
8 Сальник 12х22х7
9   Картер правая часть
10   Прокладка картера 40, 44
11 Подшипник 6202
12 Вал коленчатый 44
13   Штифт 5х10
14   Картер левая часть
16   Сальник 15х30х7
17   Шпонка 3х5х12
18 Маховик ф110
19   Корпус воздушного фильтра
20   Кронштейн крышки фильтра воздушного
21   Элемент фильтрующий
22 Прижим фильтра воздушного
23   Крышка фильтра воздушного
24   Болт M5х15 (внутренний шестигранник)
25   Болт M5х55 (внутренний шестигранник)
28   Болт сцепления М8х24
29   Шайба M10 волнистая
31 Сцепление в сборе ф75
32   Шайба сцепления 8х16х2
33   Болт M5х25 (внутренний шестигранник)
34   Защита бака топливного
35   Крышка маховика
36 Карбюратор триммера 43, 52, заслонка D15,6 мм
37 Прокладка карбюратора
38   Трубка впускная
39   Прокладка трубки впускной
40   Катушка зажигания
41   Цилиндр 44
42 Свеча зажигания L7T
43   Болт M5х10 (внутренний шестигранник)
44   Кожух цилиндра
45   Болт M5х20 (внутренний шестигранник)
46   Кожух глушителя
47   Болт M6х55 (внутренний шестигранник)
49   Глушитель
50 Прокладка глушителя (D40)
51   Болт M5х30 (внутренний шестигранник)
52   Прокладка цилиндра 40,44
53 Кольцо поршневое 44 (комплект 2 шт)
54 Поршень 44
55   Палец поршневой 10х36
56 Кольцо стопорное D10 пружинное
57   Подшипник игольчатый 10х12,8х15,6
58   Бак топливный в сборе
59   Шайба плоская 8х16х1,5
60 Прокладка кронштейна топливного бака
