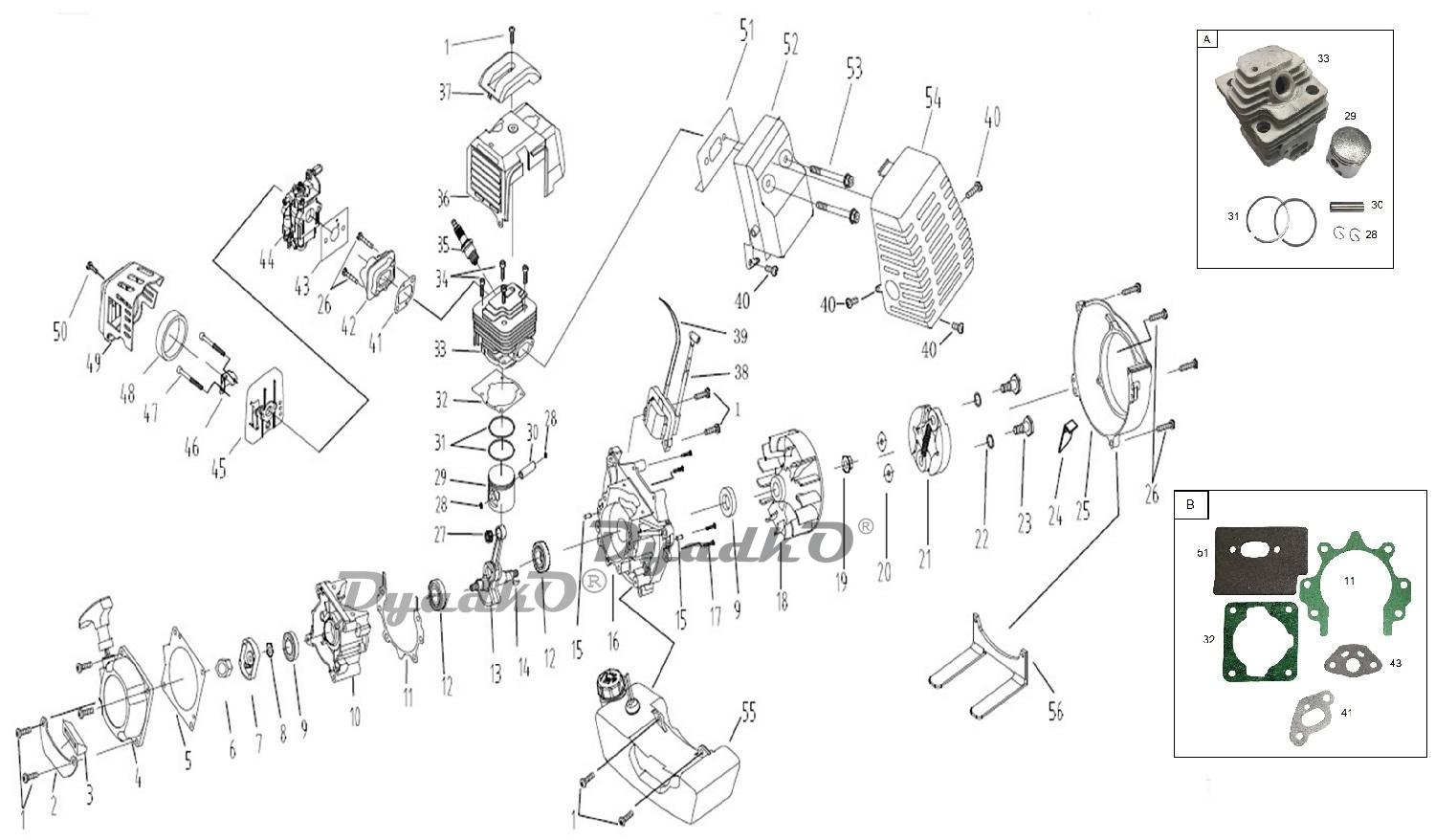

Схема СИБРТЕХ КС-1800Н (962515) Двигатель

2 Кронштейн топливного бака
3   Прокладка кронштейна топливного бака
4   Стартер в сборе
5   Прокладка стартера
7 Муфта стартера
8   Шайба плоская 8х16х1,5
9   Сальник 12х22х7
10   Картер правая часть
11   Прокладка картера 36
12 Подшипник 6201
13 Вал коленчатый 36
14 Шпонка 3х5х12
15 Штифт 5х12
16   Картер левая часть
17   Болт M5х30 (внутренний шестигранник)
18 Маховик ф104
19   Гайка M8
20   Шайба сцепления 8х16х2
21 Сцепление в сборе ф75
22   Шайба M10 волнистая
23   Болт сцепления М8х24
24 Дефлектор маховика
25 Крышка маховика
27 Подшипник игольчатый 9х11,8х11,6
28 Кольцо стопорное D9 пружинное
29 Поршень 36
30 Палец поршневой D9,0x29
31 Кольцо поршневое D36 (комплект, 2 шт)
32 Прокладка цилиндра 36
33 Цилиндр 36
34   Болт M5х20 (внутренний шестигранник)
35 Свеча зажигания L7T
36   Кожух цилиндра(цвет зелёный)
37   Крышка декоративная
38   Катушка зажигания
39   Провод электрический
40   Болт M5х12 (внутренний шестигранник)
41   Прокладка трубки впускной
42   Трубка впускная
43   Прокладка карбюратора
44 Карбюратор триммера 33, заслонка D12,6 мм
45 Корпус воздушного фильтра
46 Кронштейн крышки фильтра воздушного
47   Болт M5х50 (внутренний шестигранник)
48 Элемент фильтрующий
49 Крышка фильтра воздушного
50   Винт-барашек фильтра воздушного
51 Прокладка глушителя (D36)
52   Глушитель
53   Болт M5х60 (внутренний шестигранник)
54   Кожух глушителя
55   Бак топливный в сборе
56 Кожух защитный
A Комплект ремонтный ЦПГ 33см3
B Комплект прокладок 33см3
