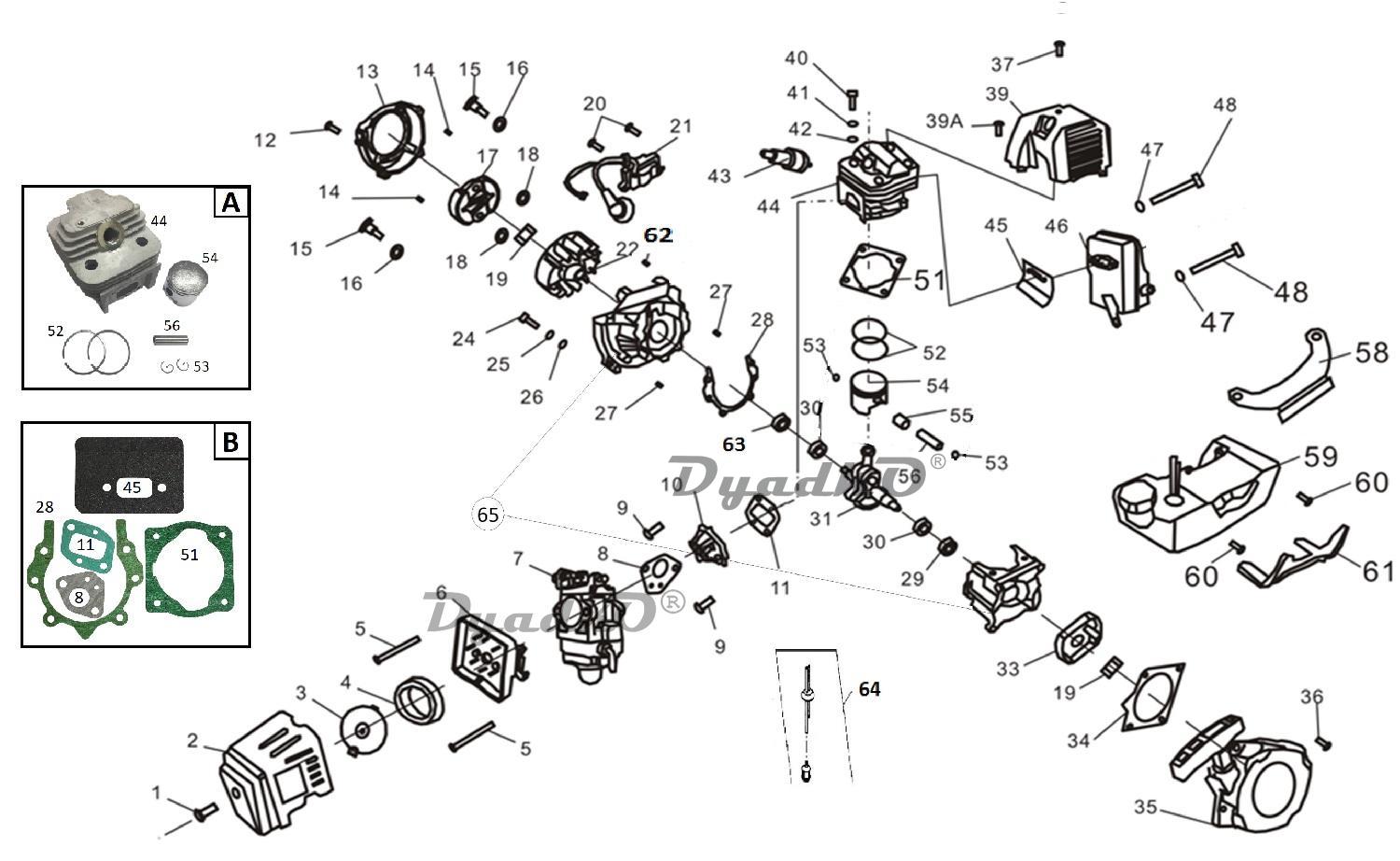

Схема СИБРТЕХ БКС 2500-2 (96244) Двигатель в сборе

1   Болт M5х15 (внутренний шестигранник)
2 Крышка фильтра воздушного
3 Накладка воздушного фильтра
4 Элемент фильтрующий
5   Болт M5х55 (внутренний шестигранник)
6 Корпус воздушного фильтра
7 Карбюратор триммера 43, 52, заслонка D15,6 мм
8 Прокладка карбюратора
10 Трубка впускная
11 Прокладка трубки впускной
13 Кожух маховика
15   Болт сцепления М8х24
16 Шайба 10 пружинная волнистая
17 Сцепление в сборе ф75
18   Шайба 8
19   Гайка M8
20   Болт M5х25 (внутренний шестигранник)
21 Катушка зажигания в сборе
22 Маховик ф110
24   Болт M5х30 (внутренний шестигранник)
27   Штифт 5х10
28 Прокладка картера 40, 44
29   Сальник 12х22х7
30 Подшипник 6202
31 Вал коленчатый 40F
33 Храповик стартера
34 Прокладка стартера
35 Стартер в сборе
36   Болт M5х20 (внутренний шестигранник)
37   Болт M5х18 (внутренний шестиранник)
39 Кожух цилиндра
39*   Кожух цилиндра для
39A   Болт M5х12 (внутренний шестигранник)
40   Болт M5х25 (внутренний шестигранник)
41 Шайба пружинная M5
42   Шайба пружинная M5
43 Свеча зажигания BM6A
44 Цилиндр 40
45 Прокладка глушителя (D40)
46 Глушитель
47   Шайба плоская M6
48   Болт M6х55 (внутренний шестигранник)
51 Прокладка цилиндра 40,44
52 Кольцо поршневое D40 (комплект, 2 шт)
53 Кольцо стопорное D10 пружинное
54 Поршень 40
55 Подшипник игольчатый 10х13х16
56 Подшипник игольчатый 10х12,8х15,6
58 Кронштейн топливного бака
59 Бак топливный в сборе
60   Болт M5х20 (внутренний шестигранник)
61 Защита бака топливного
62 Шпонка сегментная 3х5х12
63 Сальник 15х30х7
64 Топливопровод с фильтром в сборе
65 Картер в сборе 40F-5
A Комплект ремонтный ЦПГ 43см3
B Комплект прокладок 43см3
б/н ЗиП
