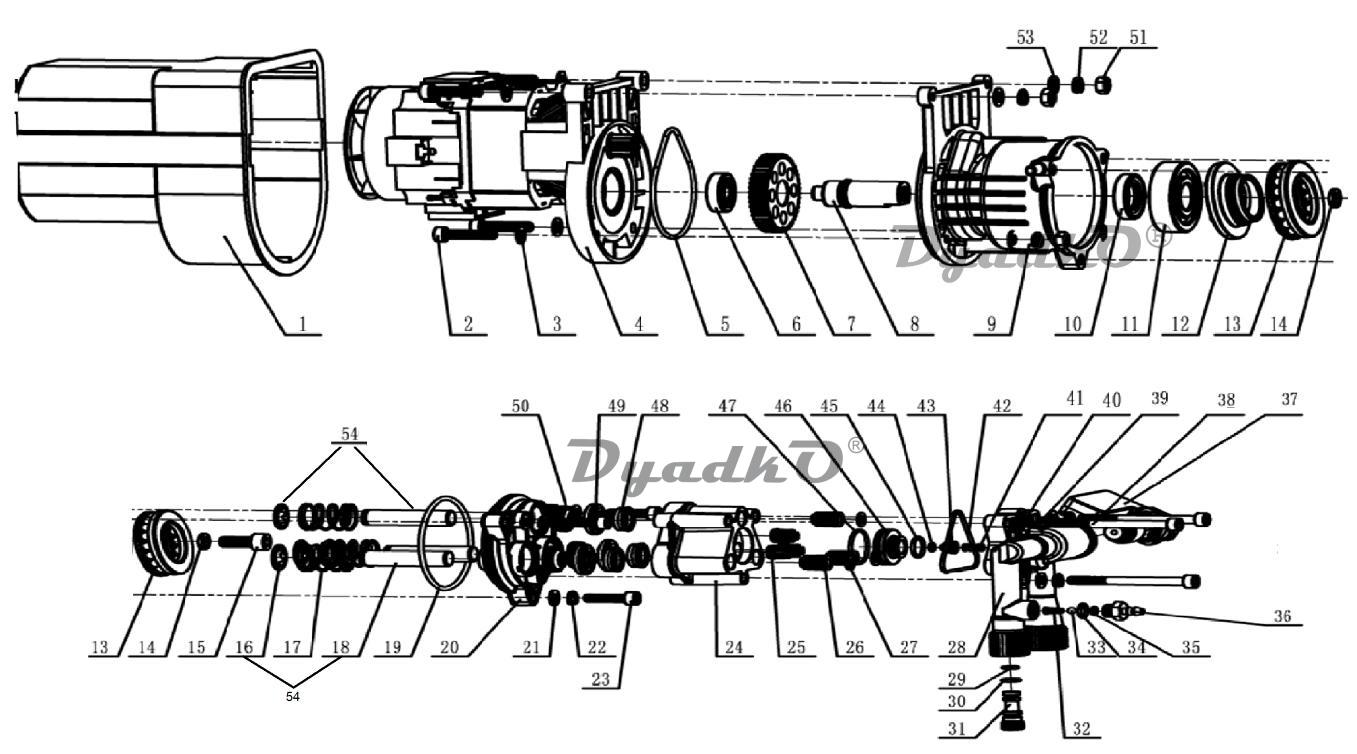

Схема DENZEL R-165 (58234) Насосная часть

1 Кожух двигателя
4 Двигатель в сборе
5 Кольцо уплотнительное 68х2,5
6 Подшипник 629 2RS
7 Шестерня
8 Вал трансмиссионный
9 Цилиндр
10 Сальник 17х30х7
11 Подшипник 6303
12 Панель наклонная 8.2* нового образца
13 Подшипник нового образца
14 Шайба М8 пружинная
15 Болт М8х25
16 Гнездо пружины поршня
17 Пружина поршня
18 Поршень
19 Кольцо уплотнительное 69х2,65
20 Корпус насоса
23 Болт М6х25
24 Корпус насоса (средняя часть)
25 Клапан выпускной в сборе
26 Клапан впускной в сборе
28 Крышка насоса (с резьбой)
29 Кольцо уплотнительное 5,6х1,8
30 Кольцо уплотнительное 6,9х1,8
31 Форсунка
32 Пружина
33 Шар стальной 4,5мм
34 Кольцо уплотнительное 8,5х1,8
35 Кольцо уплотнительное 4х1,5
36 Штуцер под шланг
37 Клапан перепускной в сборе (с резьбой)
38 Болт М6х63
39 Шайба М6 пружинная
40 Шайба М6
41 Пружина главного клапана
42 Прокладка фигурная
43 Сердечник главного клапана
44 Кольцо уплотнительное 5,5х1,8
45 Кольцо уплотнительное 10х2,2
46 Седло главного клапана
47 Кольцо уплотнительное 26х1,9
48 Сальник 12x18x5.2
49 Кольцо направляющее
50 Сальник 12х20х5/7
54 (16+18) Поршень в сборе с гнездом
13* Подшипник 51107А
37* Клапан перепускной в сборе (без резьбы)
12* Панель наклонная
28* Крышка насоса (без резьбы)
