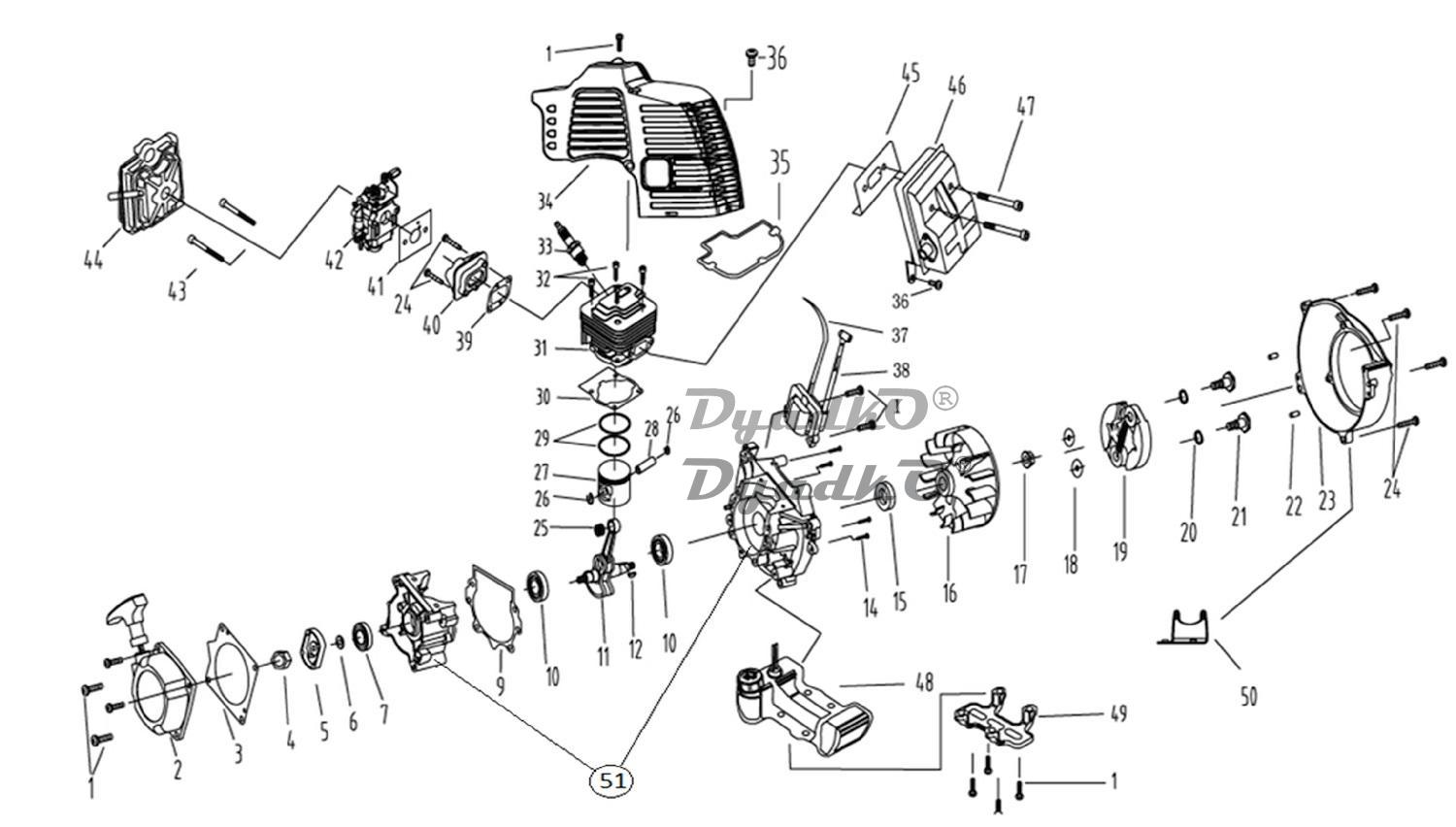

Схема KRONWERK KC-3000 (96213) Двигатель

1   Болт M5х20 (внутренний шестигранник)
2 Стартер в сборе
3 Прокладка стартера
5 Муфта стартера
6   Шайба плоская 8х16х1,5
7 Сальник 12x22x7
9 Прокладка картера 40F
10 Подшипник 6202
11 Вал коленчатый 44
12 Шпонка 3х5х12
14   Болт M5х30 (внутренний шестигранник)
15 Сальник 15x30x7
16 Маховик ф110
17   Гайка M8
18   Шайба 8х16х2
19 Сцепление в сборе ф75
20 Шайба 10 пружинная волнистая
21   Болт сцепления М8х25
22 Штифт 5х10
23 Крышка маховика
24   Болт M5х25 (внутренний шестигранник)
25   Подшипник игольчатый 10х12,8х15,6
26 Кольцо стопорное D10 пружинное
27 Поршень 44
28 Палец поршневой 10х36
29 Кольцо поршневое 44 (комплект 2 шт)
30 Прокладка цилиндра 40F
31 Цилиндр 44F-5
32   Болт M5х20 (внутренний шестигранник)
33 Свеча зажигания BM6A
34 Кожух цилиндра
35   Пластина защитная
36   Болт M5х12 (внутренний шестигранник)
37 Провод электрический
38 Катушка зажигания
39 Прокладка под теплоизолятор
40 Теплоизолятор
41 Прокладка карбюратора
42 Карбюратор триммера 43, 52, заслонка D15,6 мм
43   Болт M5х55 (внутренний шестигранник)
44 Фильтр воздушный в сборе
45 Прокладка глушителя (D40)
46 Глушитель
47   Болт M6х55 (внутренний шестигранник)
48   Бак топливный в сборе
49   Кожух защитный
50 Кронштейн топливного бака
51 Картер в сборе 40F-5 для КС-2500
