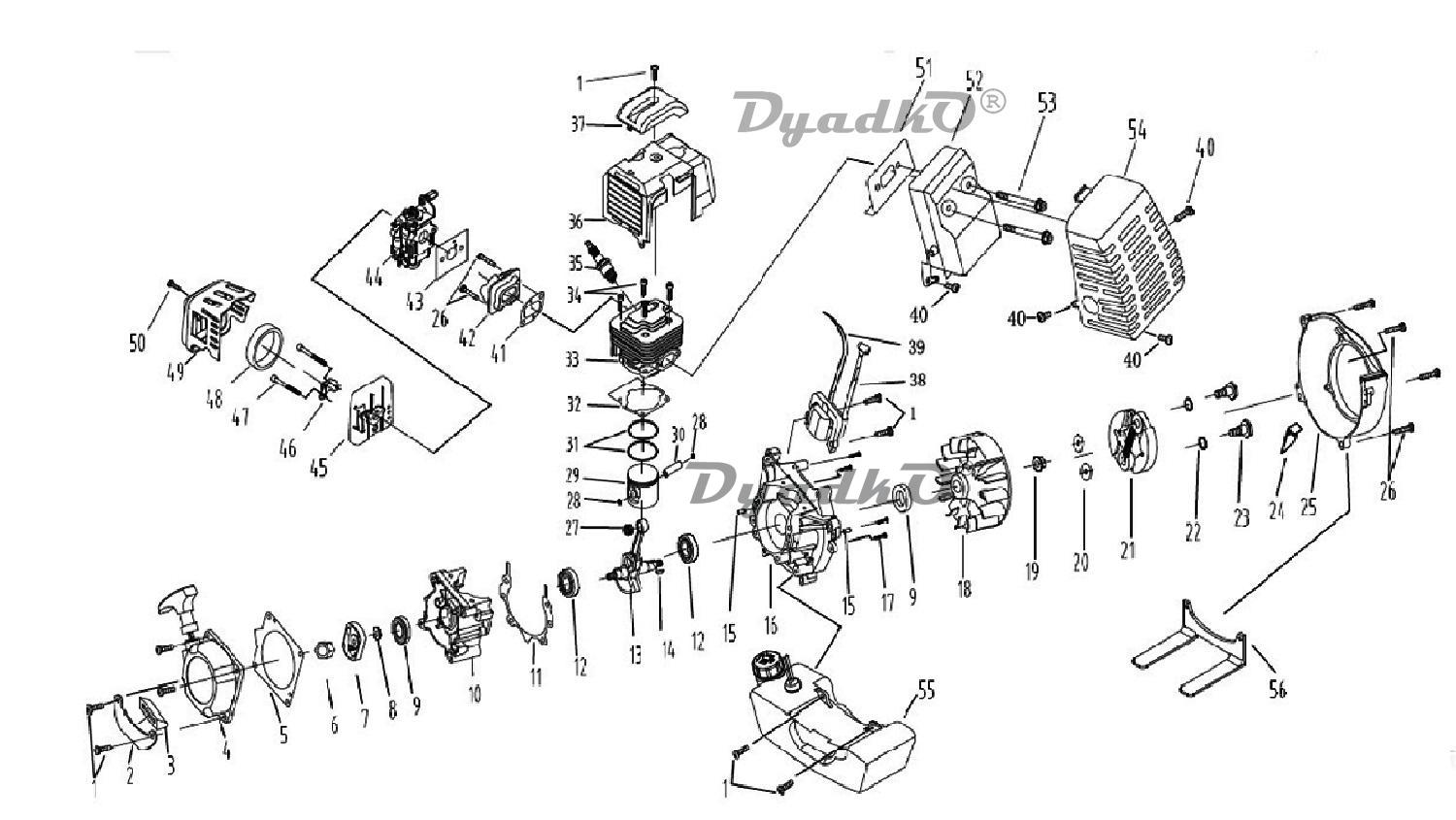

Схема KRONWERK KC-1800 (96211) Двигатель

1   Болт M5х20 (внутренний шестигранник)
2 Кронштейн топливного бака
3   Прокладка кронштейна топливного бака
4 Стартер в сборе
5 Прокладка стартера
6   Гайка M8
7 Муфта стартера
8   Шайба плоская 8х16х1,5
9 Сальник 12x22x7
10 Картер правая часть
11 Прокладка картера 36
12 Подшипник 6201
13 Вал коленчатый 36
14 Шпонка 3х5х12
15 Штифт 5х10
16 Картер левая часть
17   Болт M5х30 (внутренний шестигранник)
18 Маховик ф104
19   Гайка M8
20   Шайба 8х16х2
21 Сцепление в сборе ф75
22 Шайба 10 пружинная волнистая
23   Болт сцепления М8х25
24 Дефлектор маховика
25 Крышка маховика
26   Болт M5х25 (внутренний шестигранник)
27 Подшипник игольчатый 9х11,8х11,6
28 Кольцо стопорное D9 пружинное
29 Поршень 36
30 Палец поршневой D9,0x29
31 Кольцо поршневое D36 (комплект, 2 шт)
32 Прокладка цилиндра 36
33 Цилиндр 36
34   Болт M5х20 (внутренний шестигранник)
35 Свеча зажигания BM6A
36 Кожух цилиндра(цвет красный)
37 Крышка декоративная
38 Катушка зажигания
39 Провод электрический
40   Болт M5х12 (внутренний шестигранник)
41 Прокладка трубки впускной
42 Трубка впускная
43 Прокладка карбюратора
44 Карбюратор триммера 33, заслонка D12,6 мм
45 Корпус воздушного фильтра
46 Кронштейн крышки фильтра воздушного
47   Болт M5х50 (внутренний шестигранник)
48 Элемент фильтрующий
49 Крышка фильтра воздушного
50   Болт M5х15 (внутренний шестигранник)
51 Прокладка глушителя (D36)
52 Глушитель
53   Болт M5х55 (внутренний шестигранник)
54 Кожух глушителя
55   Бак топливный в сборе
56   Кожух защитный
57 Топливопровод с фильтром в сборе
