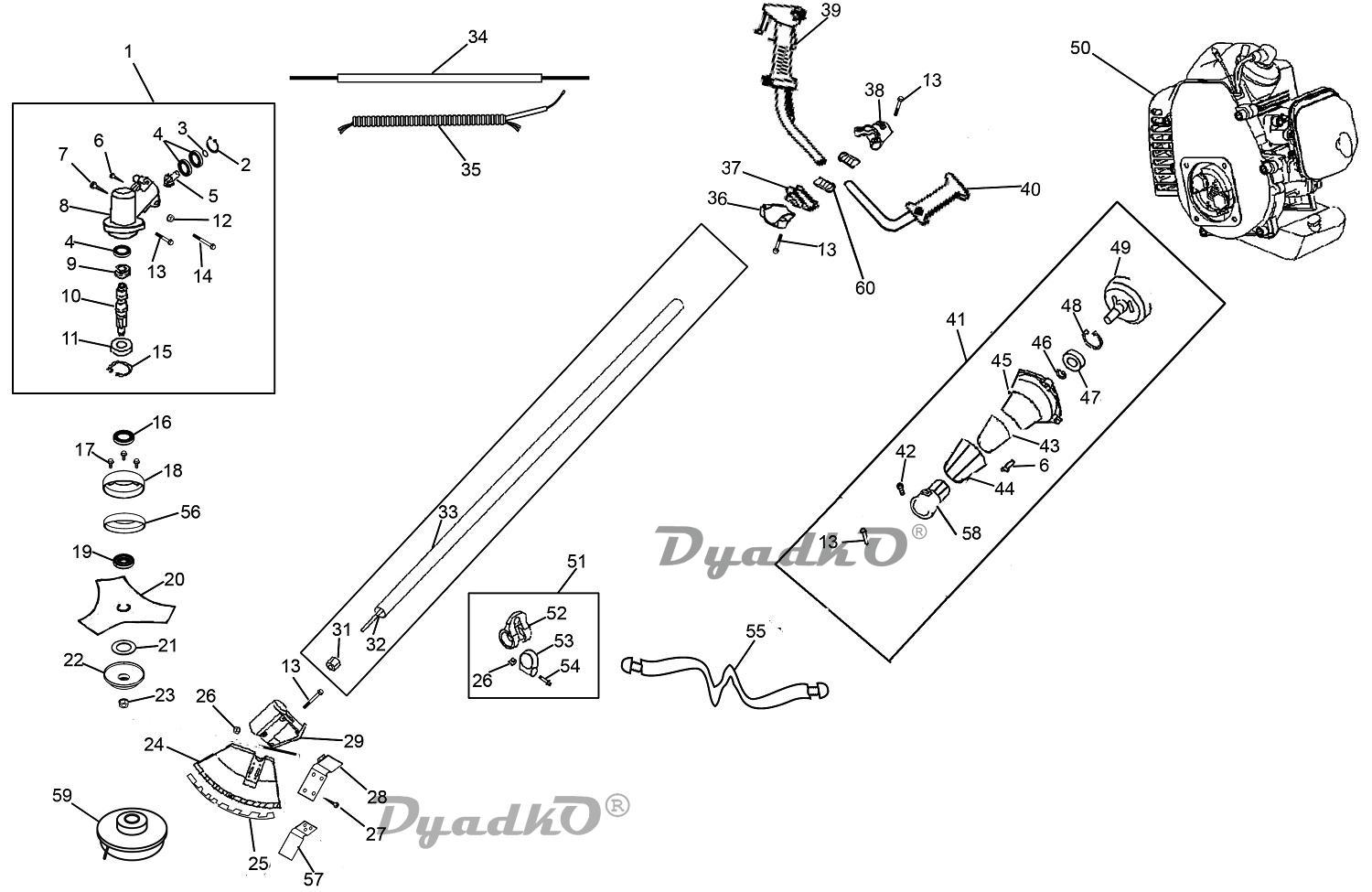

Схема DENZEL GT-330 (96205) Штанга

1 Редуктор в сборе (z=9)
2 Кольцо стопорное ф26 внутренее
3   Кольцо стопорное ф10 наружное
4 Подшипник 6000 2RS
5 Шестерня ведущая z=15(z=9)
6   Болт M6х18 (внутренний шестигранник)
8 Корпус редуктора
9 Шестерня ведомая z=20
10 Вал передаточный редуктора
11 Подшипник 6002 2RS
13   Болт M5х25 (внутренний шестигранник)
14   Болт M5х35 (внутренний шестигранник)
15   Кольцо стопорное ф32 внутренее
17   Болт M5х10 (внутренний шестигранник)
18 Крышка редуктора
19 Шайба ножа прижимная верхняя
20 Нож трёхзубчатый
21 Шайба ножа прижимная нижняя
22 Крышка ножа
23 Гайка М10 левая резьба самоконтрящаяся
24 Кожух защитный
25 Насадка кожуха
26   Гайка M5 самоконтрящаяся
27   Болт M4х16 (внутренний шестигранник)
28 Пластина крепления кожуха
29 Крепление кожуха
31 Втулка штанги
32 Вал штанги (z=9), L 1500 мм
33 Штанга ф26
34 Трос газа
35   Провод электрический
36 Крышка придавливающая нижняя
37 Крышка придавливающая нижняя
38 Крышка придавливающая верхняя
39 Ручка правая в сборе
40 Рукоятка левая в сборе
41 Чашка сцепления в сборе (z=9)
42   Болт M5х20 (внутренний шестигранник)
43 Проставка демпферная
44 Демпфер штанги
45 Корпус чашки сцепления
46   Кольцо стопорное ф17 наружное
47 Подшипник 6202 2RS
48 Кольцо стопорное ф36 внутренее
49 Чашка сцепления ф81 (z=9)
51 Хомут плечевого ремня в сборе
52 Хомут плечевого ремня
53 Хомут-фиксатор
54   Болт M5х20 (внутренний шестигранник)
55 Ремень плечевой
57 Нож обрезающий
58 Втулка демпфера
59 Катушка в сборе
60   Проставка
б/н ЗиП
б/н Бачок для смешивания топлива
