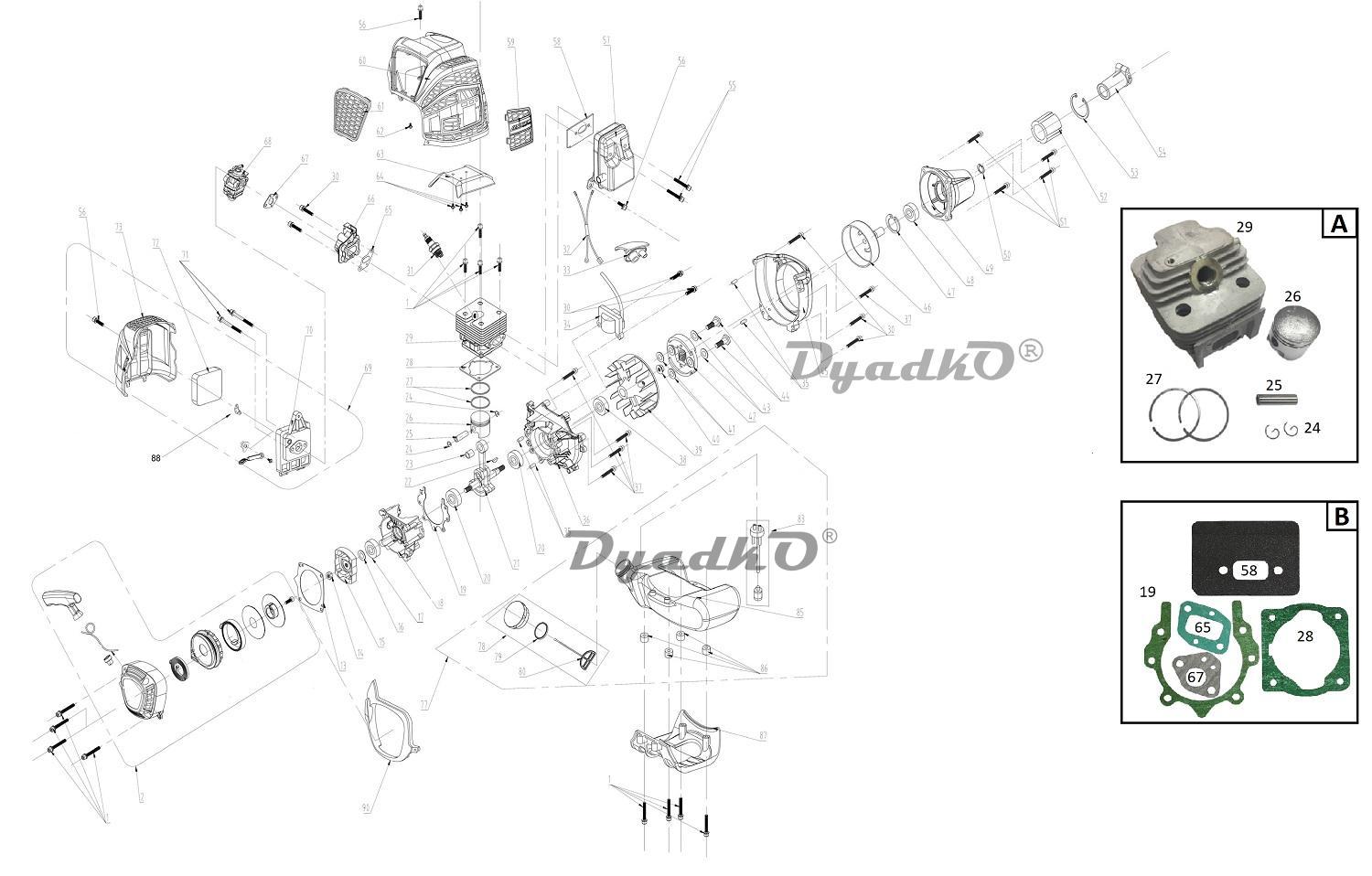

Схема DENZEL DTL-43 (96263) Двигатель

1   Болт М5х25
2 Стартер ручной в сборе
13   Прокладка алюминиевая
15   Сцепление стартера
16   Шайба М8
17   Сальник 12х22х7
18+36 Картер в сборе 40F-5
19   Прокладка картера
21 Вал коленчатый 40F
22   Шпонка 3х13
23   Подшипник игольчатый К10*13*16
24 Кольцо стопорное D10 пружинное
25   Палец поршневой
26 Поршень 40
27 Кольцо поршневое D40 (комплект, 2 шт)
28   Прокладка цилиндра
29 Цилиндр 40
31 Свеча зажигания L7T
34 Катушка зажигания
35   Штифт ?5x10
37   Винт M5x35
38   Сальник 15х30х7
39 Маховик ф110
40   Гайка M8
41   Шайба М8
42 Сцепление в сборе ф75
43   Шайба M10 волнистая
44   Болт сцепления M8х24
45 Крышка маховика
46 Чашка сцепления ф81 (z=9)
47   Кольцо пружинное 35
48 Подшипник 6202 2RS
49   Площадка контактная
50   Кольцо стопорное 15
51   Винт М6x20
52 Демпфер
53   Кольцо пружинное 45
54   Проставка демпферная
55   Болт М6х55
56   Болт М5х20
57   Глушитель
58 Прокладка глушителя
59 Накладка декоративная боковая
60 Крышка цилиндра
61 Воздухозаборник
62   Саморез 3,7х7
63 Воздуховод
64   Саморез 3,7х10
65   Прокладка трубки впускной
66   Трубка впускная
67 Прокладка карбюратора
68 Карбюратор триммера 43, 52, заслонка D15,6 мм
69 Воздушный фильтр в сборе
70 Корпус фильтра воздушного
71   Болт М5х55
72 Элемент фильтрующий
73 Крышка фильтра воздушного
77 Бак топливный в сборе
78   Крышка бака топливного в сборе
83   Топливопровод с фильтром
84 Фильтр топливный
85 Бак топливный
86 Втулка резиновая
87 Защита бака топливного
88   Крепеж крышки воздушного фильтра
90   Кожух стартера
A Комплект ремонтный ЦПГ 43см3
B Комплект прокладок 43см3
