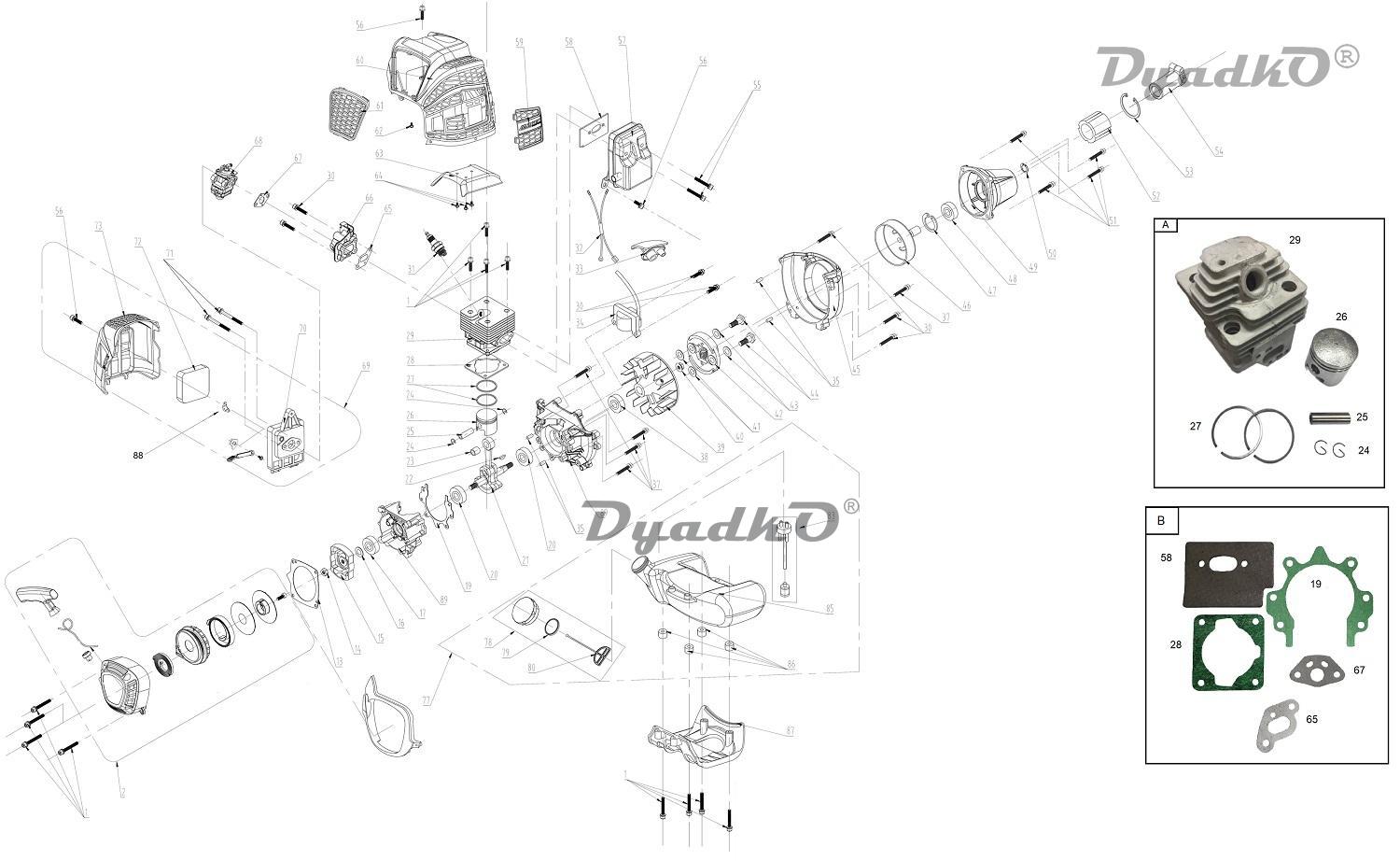

Схема DENZEL DTL-33S (96262) Двигатель

1  Болт М5х25
2 Стартер ручной в сборе
13  Прокладка алюминиевая
15  Сцепление стартера
16  Шайба М8
19  Прокладка картера
20 Подшипник 6201
21 Вал коленчатый 36
22  Шпонка 3х13
23 Подшипник игольчатый 9*11,5*11,5
24 Кольцо стопорное D9 пружинное
25 Палец поршневой D9,0x29
26 Поршень 36
27 Кольцо поршневое D36 (комплект, 2 шт)
28 Прокладка цилиндра 36
29 Цилиндр 36
31 Свеча зажигания BM6A
34 Катушка зажигания в сборе
35  Штифт ?5x10
37  Винт M5x35
38  Сальник 12х22х7
39 Маховик ф104
40  Гайка M8
41  Шайба М8
42 Сцепление в сборе ф75
43  Шайба M10 волнистая
44  Болт сцепления M8х24
45  Крышка маховика
46 Чашка сцепления ф81 (z=9)
47  Кольцо пружинное 35
48 Подшипник 6202 2RS
49 Площадка контактная
50  Кольцо стопорное 15
51  Винт М6x20
52 Демпфер
53 Кольцо пружинное 45
54 Проставка демпферная
55  Болт М5х55
56  Болт М5х20
57 Глушитель
58 Прокладка глушителя
59  Накладка декоративная боковая
60 Крышка цилиндра
61 Воздухозаборник
62  Саморез 3,7х10
63  Воздуховод
64  Саморез 2,8х10
65 Прокладка трубки впускной
66 Трубка впускная
67 Прокладка карбюратора
68 Карбюратор триммера 33, заслонка D12,6 мм
69 Воздушный фильтр в сборе
70 Корпус фильтра воздушного
71  Болт М5х55
72 Элемент фильтрующий
73 Крышка фильтра воздушного
77 Бак топливный в сборе
85  Бак топливный
86 Втулка резиновая
87 Защита бака топливного
88  Крепеж крышки воздушного фильтра
89 Картер в сборе 36F
A Комплект ремонтный ЦПГ 33см3
B Комплект прокладок 33см3
83   Топливопровод с фильтром
78-79-80
  		Крышка бака топливного в сборе
