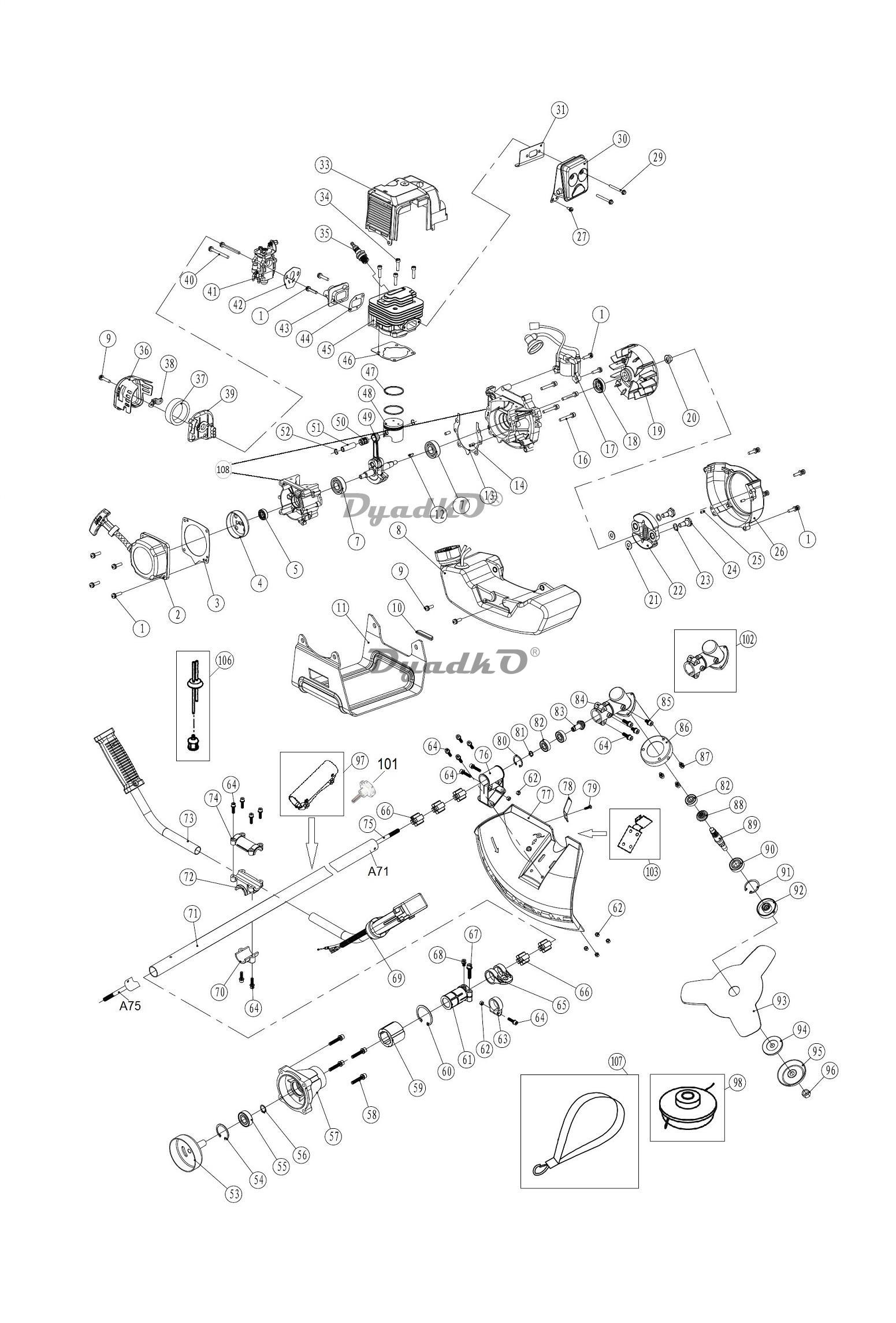

Схема DENZEL DT 52S (96227)

2  Стартер в сборе (легкий старт)
3 Прокладка стартера
4  Храповик стартера (легкий старт)
5 Сальник 12х22х7
7 Подшипник 6202
8 Бак топливный в сборе
9  Болт M5х12 (внутренний шестигранник)
10 Кронштейн топливного бака
11 Защита бака топливного
12 Шпонка сегментная 3х5х12
13 Прокладка картера 40, 44
14  Штифт 4х10
16  Винт М5х30 внутренний шестигранник
17 Катушка зажигания в сборе
18 Сальник 15х30х7
19 Маховик ф110
20 Гайка М8 фланцевая
21  Шайба 8
22 Сцепление в сборе ф75
23 Шайба 10 пружинная волнистая
24  Болт сцепления М8х24
25  Штифт 5х10
26 Кожух маховика
29  Винт М6х50 внутренний шестигранник
30 Глушитель
31 Прокладка глушителя (D40)
33 Кожух цилиндра
34  Винт М5х20 внутренний шестигранник
35 Свеча зажигания L7T
36 Крышка фильтра воздушного
37 Элемент фильтрующий
38 Накладка воздушного фильтра
39 Корпус воздушного фильтра
40  Винт М5х50 внутренний шестигранник
41 Карбюратор триммера 43, 52, заслонка D15,6 мм
42 Прокладка карбюратора
43 Трубка впускная
44 Прокладка проставки
45 Цилиндр 44
46 Прокладка цилиндра 40,44
47 Кольцо поршневое 44 (комплект 2 шт)
48 Поршень 44
49 Вал коленчатый 44
50 Подшипник игольчатый 10х13,8х15,6
51 Палец поршневой 10х36
52 Кольцо стопорное D10 пружинное
53 Чашка сцепления ф81 (z=9)
54  Кольцо стопорное D35 внутренее
55 Подшипник 6202 2RS
56 Кольцо стопорное D15 наружное
57 Корпус чашки сцепления
58  Болт M6х30 (внутренний шестигранник)
59 Демпфер штанги
60  Кольцо стопорное D45 внутреннее
61 Втулка демпфера
62 Гайка M5 самоконтрящаяся
63 Хомут-фиксатор
64  Болт M5х25 (внутренний шестигранник)
65 Хомут плечевого ремня
66 Втулка штанги
67  Болт M6х25 (внутренний шестигранник)
68  Винт М5х10 внутренний шестигранник
69 Рукоятка правая в сборе
70 Крышка придавливающая нижняя
71 Штанга нижняя ф26
72 Кронштейн ручки
73 Рукоятка левая в сборе
74 Крышка придавливающая верхняя
75 Вал штанги верхний (z=9)
76 Кронштейн кожуха защитного
77 Кожух защитный (желтый)
78 Отсекатель лески
79  Саморез ST4,2х14
80  Кольцо стопорное ф26 внутренее
81  Кольцо стопорное ф10 наружное
82 Подшипник 6000 2RS
83 Шестерня ведущая z=15(z=9)
84 Корпус редуктора
85 Масленка
86 Крышка редуктора
87  Болт M5х10 (внутренний шестигранник)
88 Шестерня ведомая z=20
89 Вал передаточный редуктора
90 Подшипник 6002 2RS
91  Кольцо стопорное ф32 внутренее
92 Шайба ножа прижимная верхняя
93 Нож трёхзубчатый
94 Шайба ножа прижимная нижняя
95 Крышка ножа
96 Гайка М10 левая резьба самоконтрящаяся
97 Скоба соединительная
98 Катушка в сборе
100 Втулка соединительная вала
101 Винт-барашек скобы соеденительной
102 Редуктор в сборе (z=9)
103 Пластина крепления кожуха
104 ЗиП
105 Бачок для смешивания топлива
106 Топливопровод с фильтром в сборе
107 Ремень плечевой
108 Картер в сборе 40F-5
*36 Крышка фильтра воздушного (новая модификация)
*37 Элемент фильтрующий (новая модификация)
*38  Кронштейн крышки воздушного фильтра (новая модификация)
A75 Вал штанги нижний (z=9), L 760 мм
*2 Стартер в сборе (новая модификация)
*8 Бак топливный в сборе (новая модификация)
*9 Винт-барашек фильтра воздушного
*11 Защита топливного бака (новая модификация)
*33 Кожух цилиндра (новая модификация)
А71 Штанга верхняя ф26
б/н
53- 61 		 Площадка контактная в сборе
*39 Корпус воздушного фильтра (новая модификация)
бн   Уплотнение крышки топливного бака
11***   Защита топливного бака (металлическая)
