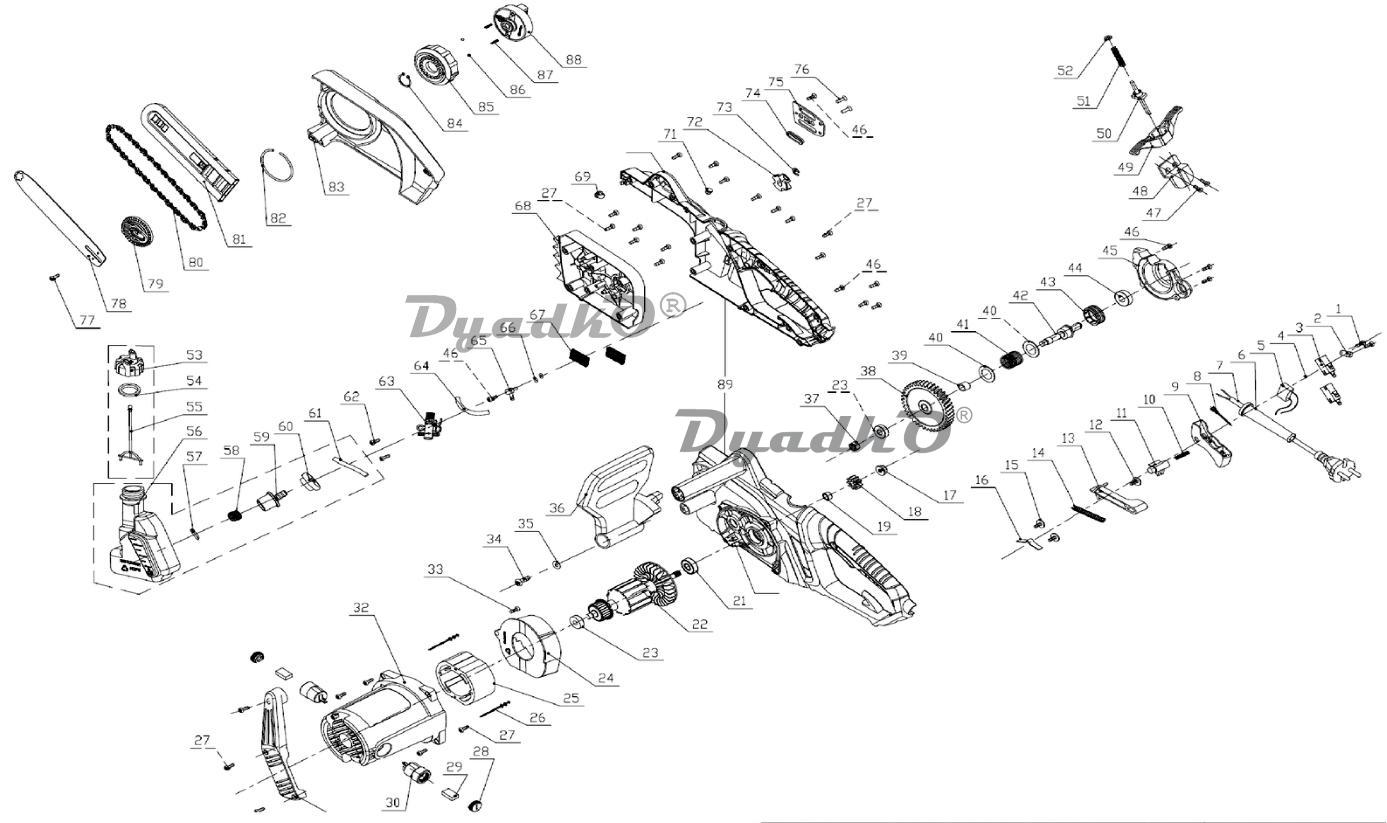

Схема СИБРТЕХ ПЦЭ-1800П (95612)

1 Саморез 4х12
2 Зажим провода
3 Выключатель 16А
4 Трубка обжимная
5 Конденсатор 0,33Мкф
6 Изоляция кабеля
7 Кабель сетевой 2х1
8 Клемма мама
9 Рычаг кнопки пуска
10 Пружина рычага
11 Кнопка блокировки
13 Толкатель
14 Пружина толкателя
15 Шуруп 3,7х8
16 Пластина пружинная
17 Гайка М8
18 Шестерня ведущая
19 Втулка шестерни
21 Подшипник 6000Z
22 Ротор
23 Подшипник 608Z
24 Экран защитный
25 Статор
26 Саморез 3,7х55
27 Саморез 3,7х16
28 Крышка щеткодержателя
29 Щётка графитовая комплект (2 шт.)
30 Щёткодержатель
31 Пластина крепежная
32 Крышка двигателя задняя
33 Саморез 3,7х10
34 Саморез 4,7х30
35 Шайба М6 увеличенная
36 Рычаг предохранительный
37 Гайка М6
38 Шестерня ведомая
39 Подшипник игольчатый НК1010
40 Шайба упорная
41 Пружина тормоза
42 Вал выходной
43 Шестерня червячная
44 Подшипник 6000 2RS
45 Чехол пылезащитный
46 Саморез 3,7х12
48 Кронштейн
49 Рычаг передающий
50 Вал тормозной
51 Пружина вала
52 Шайба М5
53 Крышка масляного бака
54 Прокладка крышки
55 Фиксатор крышки
56 Бак масляный
57 Кольцо фиксатор
58 Фильтрующий элемент
59 Маслозаборник
60 Кольцо уплотнительное бака
62 Саморез 3х10
63 Насос масляный в сборе
64 Трубка подачи масла
65 Сопло маслораспылителя
66 Кольцо уплотнительное 2,5х1,7
67 Уплотнитель поролоновый
68 Крышка
69 Заглушка резиновая большая
71 Заглушка резиновая малая
72 Звездочка
73 Кольцо стопорное 7
74 Прокладка
75 Проставка теплоизоляционная
76 Шуруп 3,7х10
77 Винт М5х8
78 Шина
79 Регулятор натяжения цепи
80 Цепь
81 Кожух цепи
82 Кольцо стопорное 53
83 Крышка
84 Кольцо стопорное 18
85 Кольцо присоединительное
86 Шар 3,8 мм
87 Пружина малая
88 Ручка механизма натяжения
89 Корпус в сборе
