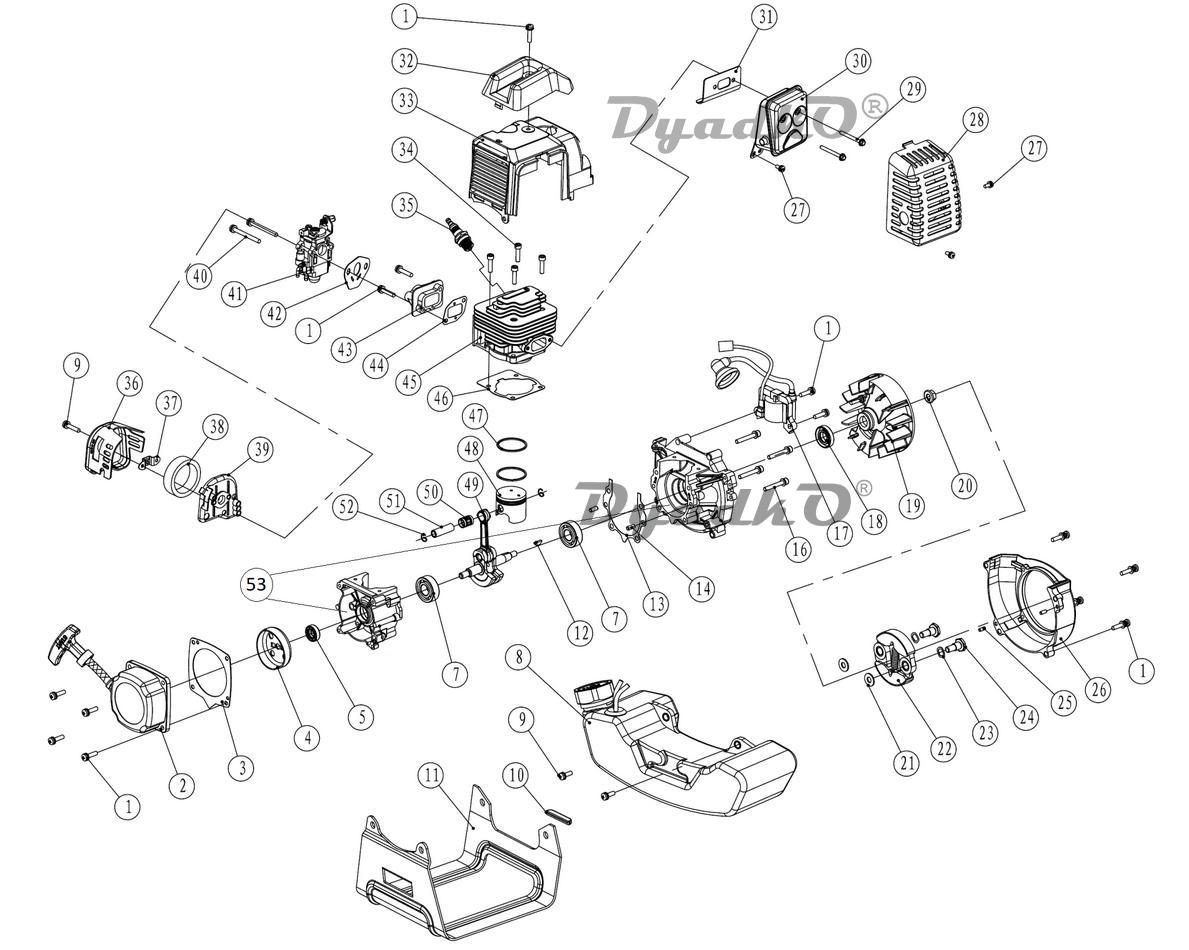

Схема DENZEL PX-25 (99205) Двигатель

1, 34 Винт М5х20 внутренний шестигранник
2 Стартер для бензотриммера DT-33,DT-33S,DT-43,DT-43S,DT-52,DT-52S и мотобура DX-52// Denzel
3 Прокладка стартера
4 Храповик стартера
5 Сальник 12х22х7
7 Подшипник 6202
8 Бак топливный в сборе (новая модификация)
9 Винт-барашек М5х30 пластиковый
10 Кронштейн топливного бака
12 Шпонка сегментная 3х4х10
13 Прокладка картера 40 44
14 Штифт 4х10
16 Винт М5х30 внутренний шестигранник
17 Катушка зажигания в сборе
18 Сальник 15х30х7
19 Маховик ф110
20 Гайка М8
21 Шайба 8
22 Сцепление в сборе ф75
23 Шайба 10 пружинная волнистая
24 Болт сцепления М8х24
25 Штифт 5х10
26 Кожух маховика
27 Винт М5х12 внутренний шестигранник
29 Болт М6х50
30 Глушитель
31 Прокладка глушителя (D40)
33 Кожух цилиндра (новая модификация)
35 Свеча зажигания L7T
36 Крышка фильтра воздушного (новая модификация)
37 Элемент фильтрующий (новая модификация)
38 Кронштейн крышки воздушного фильтра (новая модификация)
39 Корпус воздушного фильтра (новая модификация)
40 Винт М5х50 внутренний шестигранник
41 Карбюратор триммера 43 52 заслонка D15,6 мм
42 Прокладка карбюратора
43 Трубка впускная
44 Прокладка проставки
45 Цилиндр 44
46 Прокладка цилиндра 40,44
47 Кольцо поршневое 44 (комплект 2 шт)
48 Поршень 44
49 Вал коленчатый 44
50 Подшипник игольчатый 10х13,8х15,6
51 Палец поршневой 10х36
52 Кольцо стопорное D10 пружинное
53 Картер в сборе 40F-5
