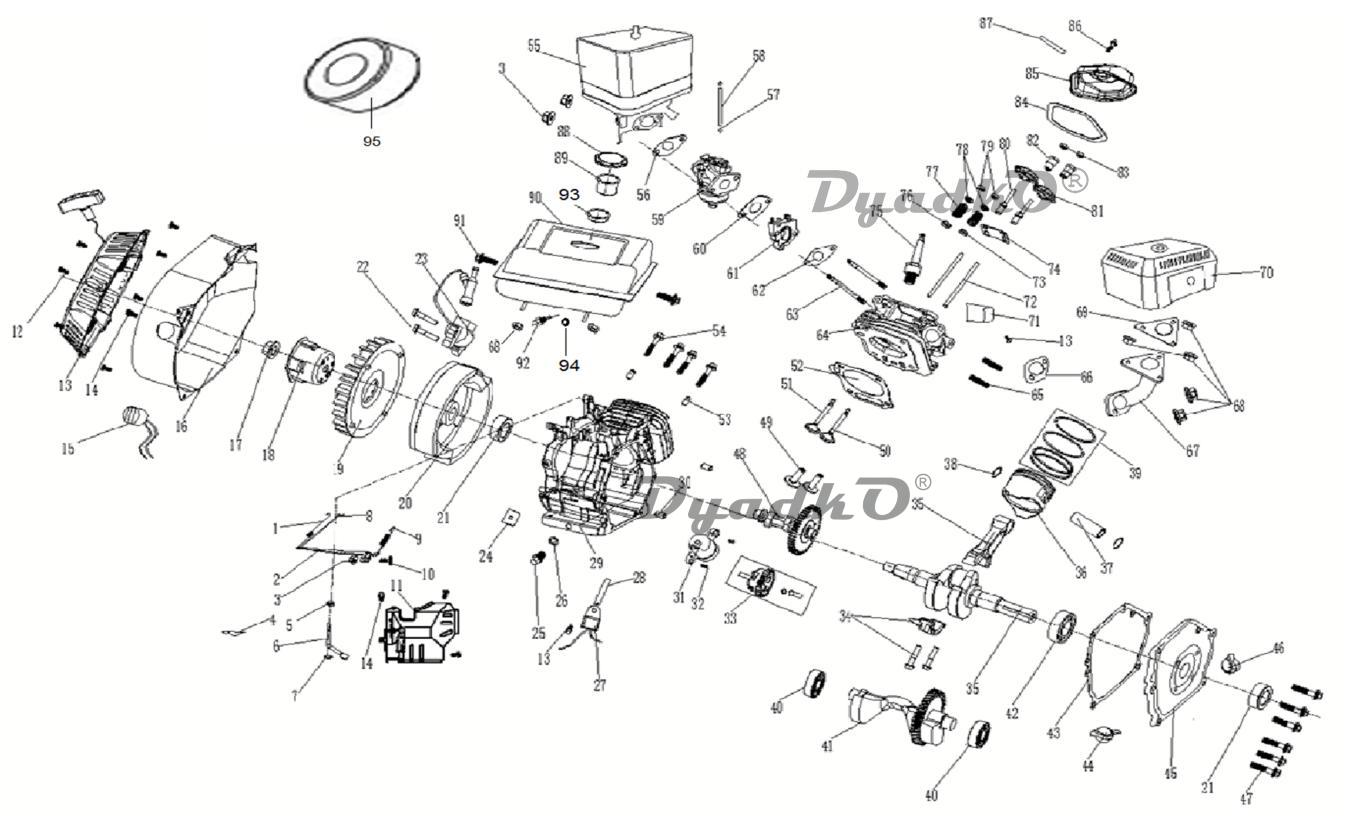

Схема DENZEL PX-80D (99204) Двигатель

1 Пружина вытяжная
2 Рычаг управления
3 Гайка М6
4 Шплинт
5 Сальник 8х14х5
6 Рычаг
7 Шайба 6
8 Тяга
9 Пружина
10 Болт М6х20 специальный
11 Регулятор оборотов в сборе
12 Болт М6х10 фланцевый
13 Стартер ручной в сборе
14 Болт М6х12 фланцевый
15 Выключатель зажигания
16 Кожух маховика
17 Гайка маховика М14
18 Барабан стартера
19 Крыльчатка
20 Маховик
21 Сальник 35х52х8
22 Болт М6х25
23 Катушка зажигания
24 Заглушка
25 Пробка слива масла М12х14
26 Шайба уплотнительная М12
27 Реле защиты двигателя
29 Корпус картера -190
30 Штифт 8х14
31 Датчик масла 170F
32 Болт М6х16 фланцевый
33 Регулятор частоты вращения
34 Шатун в сборе -190
35 Вал коленчатый под шпонку
35 Вал коленчатый под резьбу
36 Поршень -190
37 Палец поршневой
38 Кольцо пружинное
39 Кольца поршневые комплект -190
40 Подшипник 6202
41 Вал уравновешивающий
42 Подшипник 6207
43 Прокладка картера
44 Щуп маслянный
45 Крышка картера
46 Пробка
47 Болт М8x40
48 Вал распределительный
49 Толкатель
50 Клапан выпускной
51 Клапан впускной -190
52 Прокладка головки цилиндра -190
53 Штифт головки блока цилиндра
54 Болт головки блока цилиндров М10х80
55 Фильтр воздушный в сборе
56 Прокладка воздушного фильтра
57 Хомут 8
58 Шланг топливный
59 Карбюратор
60 Прокладка карбюратора
61 Прокладка теплоизолирующая
62 Прокладка теплоизолятора
63 Шпилька карбюратора М6х135
64 Головка цилиндров -190
65 Шпилька глушителя М8х48
66 Прокладка выпускной трубы
67 Труба выхлопная
68 Гайка М8
69 Прокладка глушителя
70 Глушитель
71 Планка
72 Штанга толкателя
73 Тарелка пружины
74 Площадка направляющая
75 Свеча зажигания F7TC
76 Сальник клапана 13х6х7,5
77 Пружина клапана
78 Фиксатор выпускного клапана
79 Блокиратор фиксатора выпускного клапана
80 Шпилька коромысла
81 Коромысло
82 Гайка регулировочная М6х21
83 Гайка коромысла М6
84 Прокладка крышки головки блока цилиндра
85 Крышка головки цилиндра
86 Болт головки блока цилиндров
87 Шланг отвода газов
88 Крышка топливного бака
89 Фильтр топливный
90 Бак топливный
91 Болт М8x25
92 Переходник топливный
93 Прокладка переходника
94 Вставка бака
95 Элемент фильтрующий
бн Глушитель в сборе
