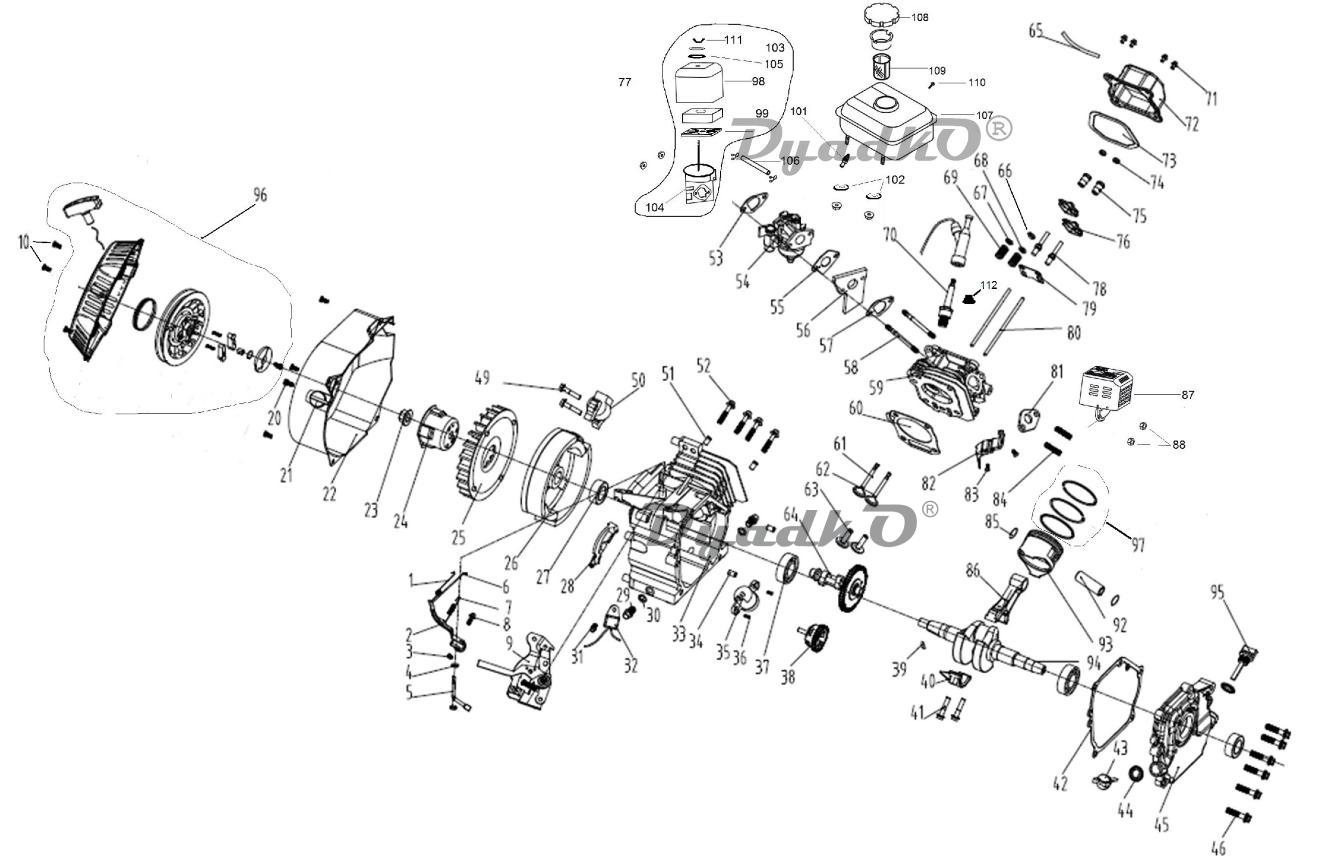

Схема DENZEL PX-50H (99203) Двигатель

1 Пружина вытяжная
2 Рычаг управления
3, 74 Гайка М6
4 Шайба 6
5 Рычаг
6 Тяга
7 Пружина
8 Болт М6х20 специальный
9 Регулятор оборотов
10 Болт М6х10 фланцевый
21 Выключатель зажигания
22 Крышка маховика
23 Гайка М12 фланцевая
24 Барабан стартера
25 Крыльчатка
26 Маховик 170F
27 Сальник 25х41,25х6
28 Планка защитная
29 Пробка для слива масла М10х15
30 Кольцо уплотнительное 10х1,5
32 Реле защиты двигателя
33 Блок цилиндра 170F
34 Штифт 8х14
35 Датчик масла 170F
36 Болт М6х16 фланцевый
37 Подшипник 6205
38 Регулятор частоты вращения 170F
39 Шпонка призматическая 4х5х18
42 Прокладка картера
44 Кольцо уплотнительное 15х2
45 Крышка картера 170F
46 Болт М8х35 фланцевый
49 Болт М6х25 фланцевый
50 Катушка зажигания 170F
51 Штифт 10х16
52 Болт М8х60 фланцевый
53 Прокладка
54 Карбюратор 170F
55 Прокладка карбюратора
56 Прокладка теплоизолирующая
57 Прокладка теплоизолятора
58 Шпилька М6х105
59 Головка блока цилиндра 170F
60 Прокладка головки цилиндра
61 Клапан выпускной 170F
62 Клапан впускной 170F
63 Толкатель
64 Вал распределительный 170F
65 Шланг отвода газов
66 Блокиратор фиксатора выпускного клапана
67 Фиксатор впускного клапана
68 Фиксатор выпускного клапана
69 Пружина клапана
70 Свеча зажигания F7TC
71 Болт М6х14 фланцевый
72 Крышка головки цилиндров
73 Прокладка крышки головки блока цилиндров
75 Гайка регулировочная М6х21
76 Коромысло
77 Фильтр воздушный в сборе 170F
78 Шпилька коромысла
79 Площадка направляющая
80 Штанга толкателя
81 Прокладка выпускной трубы
82 Кожух теплоизоляционный
83 Болт М6х12 фланцевый
84 Шпилька М8х30
85 Кольцо стопорное D19 пружинное
86 Шатун в сборе 170F
87 Глушитель
88 Гайка М8
92 Палец поршневой
93 Поршень 170
94 Вал коленчатый 170F
95 Щуп маслянный
96 Стартер ручной в сборе 170F
97 Кольца поршневые комплект 170F
98 Крышка воздушного фильтра
99 Элемент фильтрующий
100 Корпус фильтра
101 Переходник топливный
102 Прокладка бака
103 Прокладка шайбы фильтра
104 Решётка фильтра
105 Шайба фильтра
106 Шланг топливный
107 Бак топливный
108 Крышка топливного бака
109 Фильтр топливный
110 Болт М6х28 фланцевый
111 Гайка барашек М6
112 Сальник клапана 13х6х7,5
