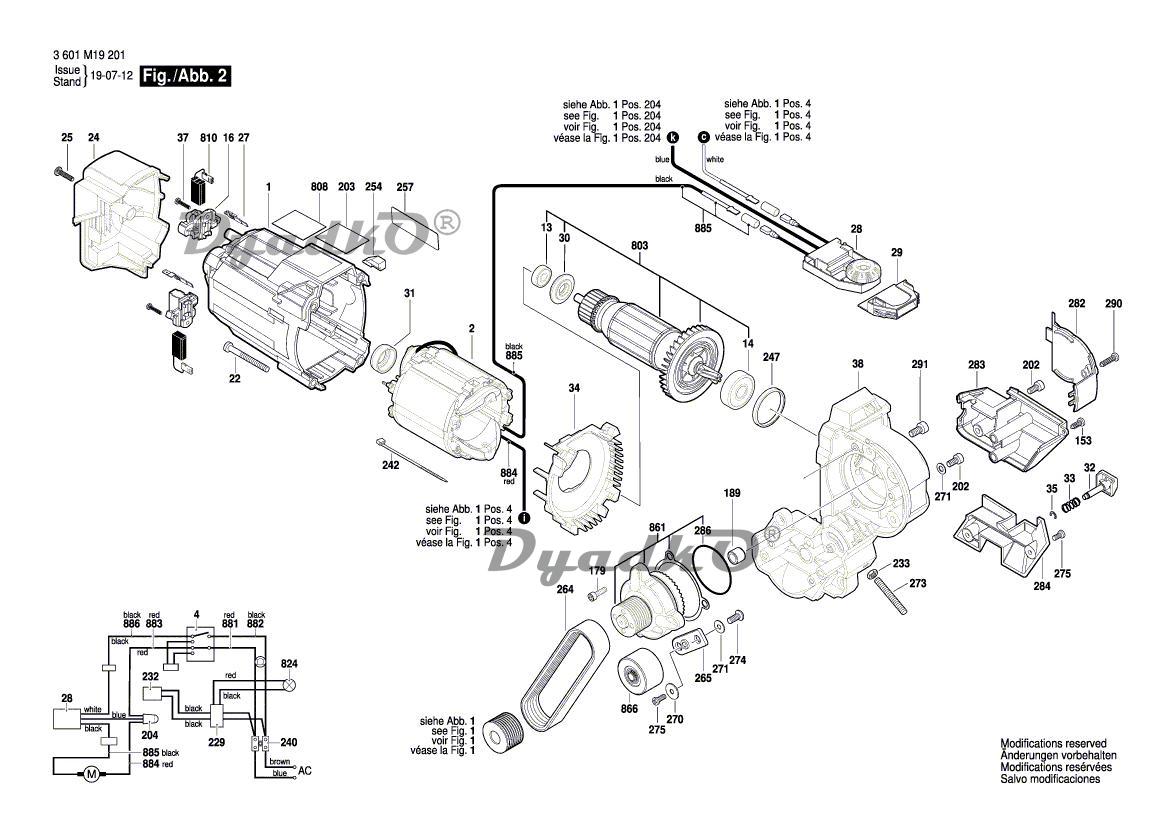

Схема BOSCH GCM 8 SDE (3601M19201) Схема 2

1 Корпус мотора
2 Статор
4 Выключатель
13 Шарикоподшипник
14 Шарикоподшипник
16 Щёточный держатель для GCM и GKS
22 Болт
24 Концевой колпачок
25 Специальный винт
27 Угловая штепсельная вилка
28 Регулятор числа оборотов
29 Кожух
30 Дисковая заглушка
31 Кольцо резиновое
32 Запирающий штифт
33 Пружина сжатия
34 Звукоизолирующая стена
35 Защелка для прибора
37 Болт
38 Коробка редуктора
97 Болт
153 Шпилька
179 Винт с внутр.шестигран.
189 Игольчатый подшипник
202 Болт
203 Вклеиваемый лист
204 Присоединительная колодка
229 Печатная плата
232 Выключатель
233 Регулировочная гайка
240 Присоединительная колодка
242 Защелка для прибора
247 Кольцо резиновое
254 Уплотнительная резинка
257 Этикетка фирмы
264 Ремень
265 Опорный угольник
270 Уплотнительная шайба
271 Уплотнительная шайба
273 Шпилька
274 Болт
275 Болт
282 Кожух
283 Кожух
284 Кожух
286 Кольцо уплотнительное
290 Болт
291 Винт с цилиндр.головкой
803 Подсбор ротора
808 Этикетка типа
810 Комплект угольных щеток
824 Лазер для GCD 12 JL, GCM 12 JL, GCM 8 SDE, GCM 8 SJL
861 Вал контрпривода
866 Ходовая тележка
881 Присоединительный провод
882 Присоединительный провод
883 Присоединительный провод
884 Присоединительный провод
885 Присоединительный провод
886 Присоединительный провод
