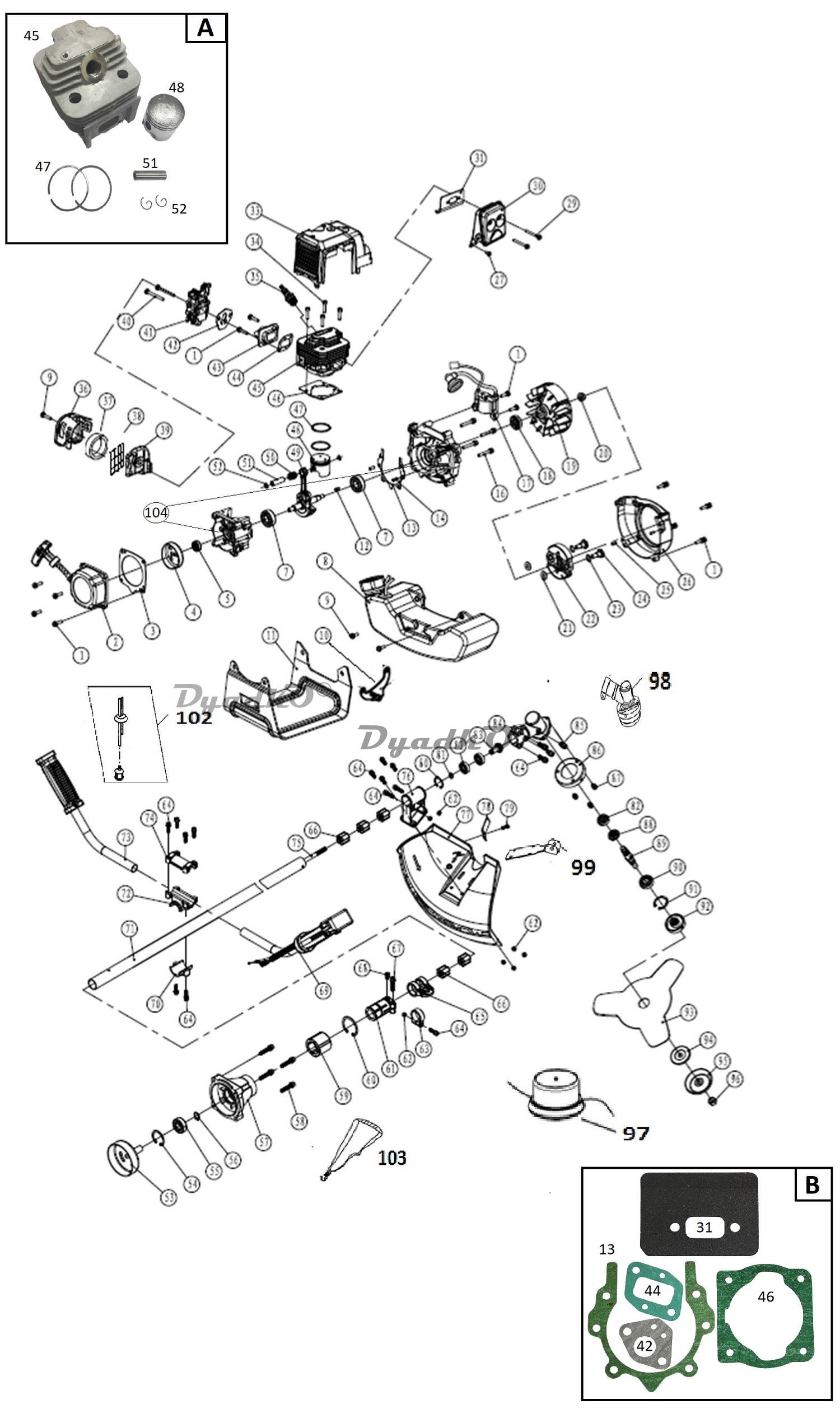

2 |
Стартер в сборе |
|
3 |
Прокладка стартера |
|
4 |
Храповик стартера |
|
5 |
Сальник 12х22х7 |
|
7 |
Подшипник 6202 |
|
8 |
Бак топливный в сборе |
|
9 |
Болт M5х12 (внутренний шестигранник) |
|
10 |
Кронштейн топливного бака |
|
11 |
Защита бака топливного |
|
12 |
Шпонка сегментная 3х5х12 |
|
13 |
Прокладка картера 40, 44 |
|
14 |
Штифт 4х10 |
|
16 |
Винт М5х30 внутренний шестигранник |
|
17 |
Катушка зажигания в сборе |
|
18 |
Сальник 15х30х7 |
|
19 |
Маховик ф110 |
|
20 |
Гайка М8 фланцевая |
|
21 |
Шайба 8 |
|
22 |
Сцепление в сборе ф75 |
|
23 |
Шайба 10 пружинная волнистая |
|
24 |
Болт сцепления М8х24 |
|
25 |
Штифт 5х10 |
|
26 |
Кожух маховика |
|
29 |
Винт М6х50 внутренний шестигранник |
|
30 |
Глушитель |
|
31 |
Прокладка глушителя (D40) |
|
33 |
Кожух цилиндра |
|
34 |
Винт М5х20 внутренний шестигранник |
|
35 |
Свеча зажигания L7T |
|
36 |
Крышка фильтра воздушного |
|
37 |
Элемент фильтрующий |
|
38 |
Накладка воздушного фильтра |
|
39 |
Корпус воздушного фильтра |
|
40 |
Винт М5х50 внутренний шестигранник |
|
41 |
Карбюратор триммера 43, 52, заслонка D15,6 мм |
|
42 |
Прокладка карбюратора |
|
43 |
Трубка впускная |
|
44 |
Прокладка трубки впускной |
|
45 |
Цилиндр 40 |
|
46 |
Прокладка цилиндра 40,44 |
|
47 |
Кольцо поршневое D40 (комплект, 2 шт) |
|
48 |
Поршень 40 |
|
49 |
Вал коленчатый 40F |
|
50 |
Подшипник игольчатый 10х12,7х15,6 |
|
51 |
Палец поршневой D10,0x33 |
|
52 |
Кольцо стопорное D10 пружинное |
|
53 |
Чашка сцепления ф81 (z=9) |
|
54 |
Кольцо стопорное D35 внутренее |
|
55 |
Подшипник 6202 2RS |
|
56 |
Кольцо стопорное D15 наружное |
|
57 |
Корпус чашки сцепления |
|
58 |
Болт M6х30 (внутренний шестигранник) |
|
59 |
Демпфер штанги |
|
60 |
Кольцо стопорное D45 внутреннее |
|
61 |
Втулка демпфера |
|
62 |
Гайка M5 самоконтрящаяся |
|
63 |
Хомут-фиксатор |
|
64 |
Болт M5х25 (внутренний шестигранник) |
|
65 |
Хомут плечевого ремня |
|
66 |
Втулка штанги |
|
67 |
Болт M6х25 (внутренний шестигранник) |
|
68 |
Винт М5х10 внутренний шестигранник |
|
69 |
Рукоятка правая в сборе |
|
70 |
Крышка придавливающая нижняя |
|
71 |
Штанга нижняя ф26 |
|
72 |
Кронштейн ручки |
|
73 |
Рукоятка левая в сборе |
|
74 |
Крышка придавливающая верхняя |
|
75 |
Вал штанги верхний (z=9) |
|
76 |
Кронштейн кожуха защитного |
|
77 |
Кожух защитный (желтый) |
|
78 |
Отсекатель лески |
|
79 |
Саморез ST4,2х14 |
|
80 |
Кольцо стопорное ф26 внутренее |
|
81 |
Кольцо стопорное ф10 наружное |
|
82 |
Подшипник 6000 2RS |
|
83 |
Шестерня ведущая z=15(z=9) |
|
84 |
Корпус редуктора |
|
85 |
Масленка |
|
86 |
Крышка редуктора |
|
87 |
Болт M5х10 (внутренний шестигранник) |
|
88 |
Шестерня ведомая z=20 |
|
89 |
Вал передаточный редуктора |
|
90 |
Подшипник 6002 2RS |
|
91 |
Кольцо стопорное ф32 внутренее |
|
92 |
Шайба ножа прижимная верхняя |
|
93 |
Нож трёхзубчатый |
|
94 |
Шайба ножа прижимная нижняя |
|
95 |
Крышка ножа |
|
96 |
Гайка М10 левая резьба самоконтрящаяся |
|
97 |
Скоба соединительная |
|
98 |
Катушка в сборе |
|
100 |
Втулка соединительная вала |
|
101 |
Винт-барашек скобы соеденительной |
|
102 |
Редуктор в сборе (z=9) |
|
103 |
Пластина крепления кожуха |
|
104 |
ЗиП |
|
105 |
Бачок для смешивания топлива |
|
106 |
Топливопровод с фильтром в сборе |
|
107 |
Ремень плечевой |
|
108 |
Картер в сборе 40F-5 |
|
*11 |
Защита топливного бака (новая модификация) |
|
*37 |
Элемент фильтрующий (новая модификация) |
|
*38 |
Кронштейн крышки воздушного фильтра (новая модификация) |
|
*39 |
Корпус воздушного фильтра (новая модификация) |
|
A7 |
5 Вал штанги нижний (z=9), L 760 мм |
|
А7 |
1 Штанга верхняя ф26 |
|
*2 |
Стартер для бензотриммера DT-33,DT-33S,DT-43,DT-43S,DT-52,DT-52S и мотобура DX-52// Denzel |
|
*8 |
Бак топливный в сборе (новая модификация) |
|
*9 |
Винт-барашек фильтра воздушного |
|
*36 |
Крышка фильтра воздушного (новая модификация) |
|
*33 |
Кожух цилиндра новая модиффикация |
б/н
53-
61 |
Площадка контактная в сборе |
|
A |
Комплект ремонтный ЦПГ 43см |
|
B |
Комплект прокладок 43см3 |
