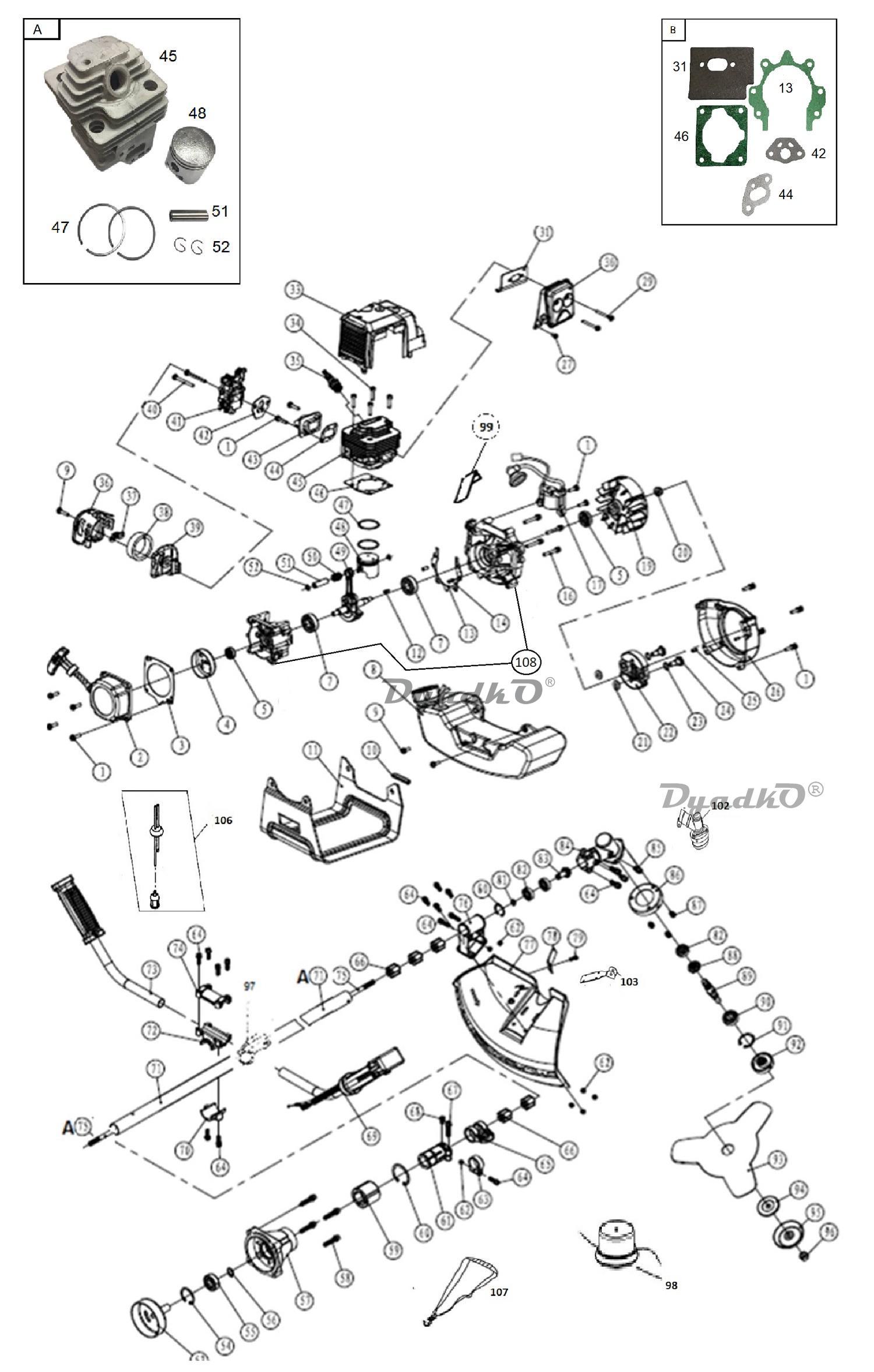

Схема DENZEL DT 33S (96223) Двигатель в сборе и штанга

2 Стартер в сборе
2* Стартер для бензотриммера DT-33,DT-33S,DT-43,DT-43S,DT-52,DT-52S и мотобура DX-52// Denzel
3 Прокладка стартера
4 Храповик стартера
5 Сальник 12х22х7
7 Подшипник 6201
8 Бак топливный в сборе
9  Болт M5х12 (внутренний шестигранник)
10 Кронштейн топливного бака
11 Защита бака топливного
12 Шпонка сегментная 3х5х12
13 Прокладка картера 36
14  Штифт 4х10
16  Винт М5х30 внутренний шестигранник
17 Катушка зажигания
19 Маховик ф104
20 Гайка М8 фланцевая
21  Шайба 8
22 Сцепление в сборе ф75
23  Шайба 10 пружинная волнистая
24  Болт сцепления М8х24
25  Штифт 5х10
26 Кожух маховика
30 Глушитель
31 Прокладка глушителя
33 Кожух цилиндра
34  Винт М5х20 внутренний шестигранник
35 Свеча зажигания L7T
36 Крышка фильтра воздушного
37 Элемент фильтрующий
38 Накладка воздушного фильтра
39 Корпус воздушного фильтра
40  Винт М5х50 внутренний шестигранник
41 Карбюратор триммера 33, заслонка D12,6 мм
42 Прокладка карбюратора
43 Трубка впускная
44 Прокладка трубки впускной
45 Цилиндр 36
46 Прокладка цилиндра 36
47 Кольцо поршневое D36 (комплект, 2 шт)
48 Поршень 36
49 Вал коленчатый 36
50 Подшипник игольчатый 9х11,8х11,6
51 Палец поршневой 9х29
52 Кольцо стопорное D9 пружинное
53 Чашка сцепления ф81 (z=9)
54  Кольцо стопорное D35 внутренее
55 Подшипник 6202 2RS
56 Кольцо стопорное D15 наружное
57 Корпус чашки сцепления
58  Болт M6х30 (внутренний шестигранник)
59 Демпфер штанги
60  Кольцо стопорное D45 внутреннее
61  Демпфер штанги
62 Гайка M5 самоконтрящаяся
63 Хомут-фиксатор
64  Болт M5х25 (внутренний шестигранник)
65 Хомут плечевого ремня
66 Втулка штанги
67  Болт M6х25 (внутренний шестигранник)
68  Винт М5х10 внутренний шестигранник
69 Рукоятка правая в сборе
70 Крышка придавливающая нижняя
71 Штанга нижняя ф26
72 Кронштейн ручки
73 Рукоятка левая в сборе
74 Крышка придавливающая верхняя
75 Вал штанги верхний (z=9)
76 Кронштейн кожуха защитного
77 Кожух защитный (желтый)
78 Отсекатель лески
79  Саморез ST4,2х14
80  Кольцо стопорное ф26 внутренее
81  Кольцо стопорное ф10 наружное
82 Подшипник 6000 2RS
83 Шестерня ведущая z=15(z=9)
84 Корпус редуктора
85 Масленка
86 Крышка редуктора
87  Болт M5х10 (внутренний шестигранник)
88 Шестерня ведомая z=20
89 Вал передаточный редуктора
90 Подшипник 6002 2RS
91  Кольцо стопорное ф32 внутренее
92 Шайба ножа прижимная верхняя
93 Нож трёхзубчатый
94 Шайба ножа прижимная нижняя
95 Крышка ножа
96 Гайка М10 левая резьба самоконтрящаяся
97 Скоба соединительная
98 Катушка в сборе
99  Дефлектор маховика
100 Втулка соединительная вала
101 Винт-барашек скобы соеденительной
102 Редуктор в сборе (z=9)
103 Пластина крепления кожуха
104 ЗиП
106 Топливопровод с фильтром в сборе
107 Ремень плечевой
108 Картер в сборе 36F
A7 5 Вал штанги нижний (z=9), L 760 мм
А7 1 Штанга верхняя ф26
б/н Бачок для смешивания топлива
б/н
53- 61   		Площадка контактная в сборе
