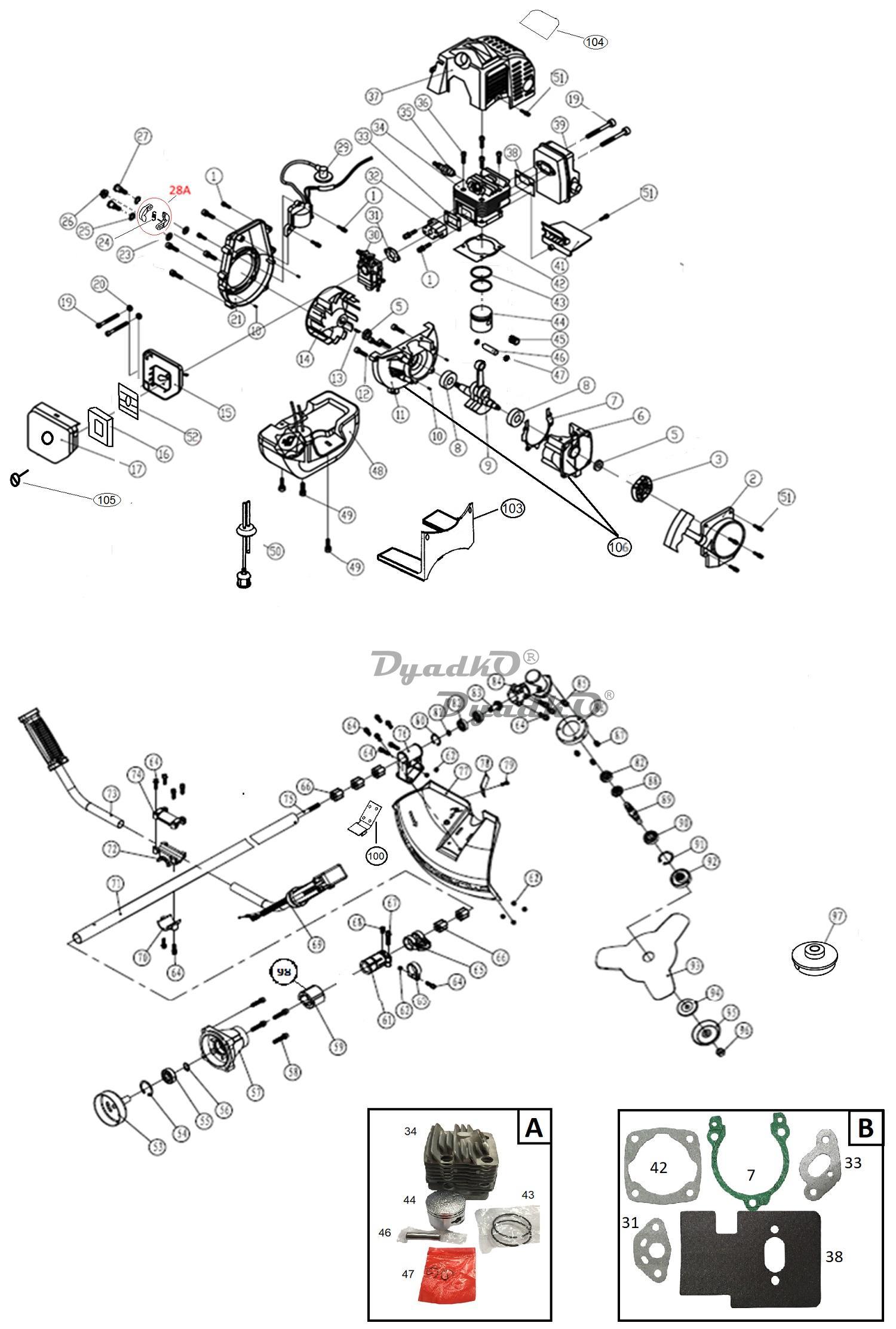

Схема DENZEL DT 25 (96221) Двигатель в сборе и штанга

1  Болт M5х20 (внутренний шестигранник)
2 Стартер в сборе
2 * Стартер для бензотриммера DT-25// Denzel
3 Муфта кулачковая в сборе
5 Сальник 12х22х7
7 Прокладка картера 34
8 Подшипник 6001
9 Вал коленчатый 34
10  Штифт 3х10
12  Болт M5х30 (внутренний шестигранник)
13 Шпонка 3х3х10
14 Маховик ф88
15 Корпус воздушного фильтра
15*  Корпус воздушного фильтра (новая модификация)
16  Элемент фильтрующий
16* Элемент фильтрующий
17 Крышка фильтра воздушного
17* Крышка воздушного фильтра (новая модификация)
19  Болт M5х55 (внутренний шестиранник)
21 Крышка маховика
23  Шайба сцепления
24  Пружина сцепления
25  Шайба M10 волнистая
26  Гайка M8
27  Болт сцепления М6х20
29 Катушка зажигания
30 Карбюратор триммера 25, заслонка D11 мм
31 Прокладка карбюратора
32 Трубка впускная
33 Прокладка трубки впускной
34 Цилиндр 34
35 Свеча зажигания L7T
36  Болт M5х20 (внутренний шестигранник)
37  Кожух цилиндра
37* Крышка цилиндра пластиковая (новая модификация)
38 Прокладка глушителя
39 Глушитель
41  Пластина защитная
42 Прокладка цилиндра 36
43 Кольцо поршневое D34 (комплект, 2 шт)
44 Поршень 34
45 Подшипник игольчатый 8х11х10,5
46 Палец поршневой 8х28
47 Кольцо стопорное D8 пружинное
48 Бак топливный в сборе
48* Бак топливный в сборе (новая модификация)
49  Болт M5х15 (внутренний шестигранник)
50 Топливопровод с фильтром в сборе
51  Болт M5х12 (внутренний шестигранник)
52  Накладка воздушного фильтра
53 Чашка сцепления ф58 (z=9)
54  Кольцо стопорное D35 внутренее
55  Подшипник 6206-2RS
56 Кольцо стопорное D15 наружное
57 Корпус чашки сцепления
58  Болт M6х30 (внутренний шестигранник)
59 Проставка демпферная нижняя
60  Кольцо стопорное D45 внутреннее
61 Демпфер штанги
62 Гайка M5 самоконтрящаяся
63 Хомут-фиксатор
64  Болт M5х25 (внутренний шестигранник)
65 Хомут плечевого ремня
66 Втулка штанги
67  Болт M6х25 (внутренний шестигранник)
68  Винт М5х10 внутренний шестигранник
69 Рукоятка правая в сборе
70 Крышка придавливающая нижняя
71 Штанга ф26
72 Кронштейн ручки
73 Рукоятка левая в сборе
74 Крышка придавливающая верхняя
75 Вал штанги (z=9), L 1500 мм
76 Кронштейн кожуха защитного
77 Кожух защитный (желтый)
78 Отсекатель лески
79  Саморез ST4,2х14
80  Кольцо стопорное ф26 внутренее
81  Кольцо стопорное ф10 наружное
82 Подшипник 6000 2RS
83 Шестерня ведущая z=15(z=9)
84  Корпус редуктора
85  Масленка
86  Крышка предохранительная
87  Болт M5х10 (внутренний шестигранник)
88 Шестерня ведомая z=20
89 Вал передаточный редуктора
90 Подшипник 6002 2RS
91  Кольцо стопорное ф32 внутренее
92  Шайба
93 Нож трёхзубчатый
94 Шайба ножа прижимная верхняя
95 Крышка ножа
96 Гайка М10 левая резьба самоконтрящаяся
97 Катушка в сборе
98 Проставка демпферная верхняя
99 Редуктор в сборе (z=9)
100 Пластина крепления кожуха
101 Бачок для смешивания топлива
102 Ремень плечевой
103  Защита топливного бака
104  Дефлектор
105  Винт барашек
106 Картер в сборе 34F (четыре точки крепления стартера)
28A Сцепление в сборе ф51
