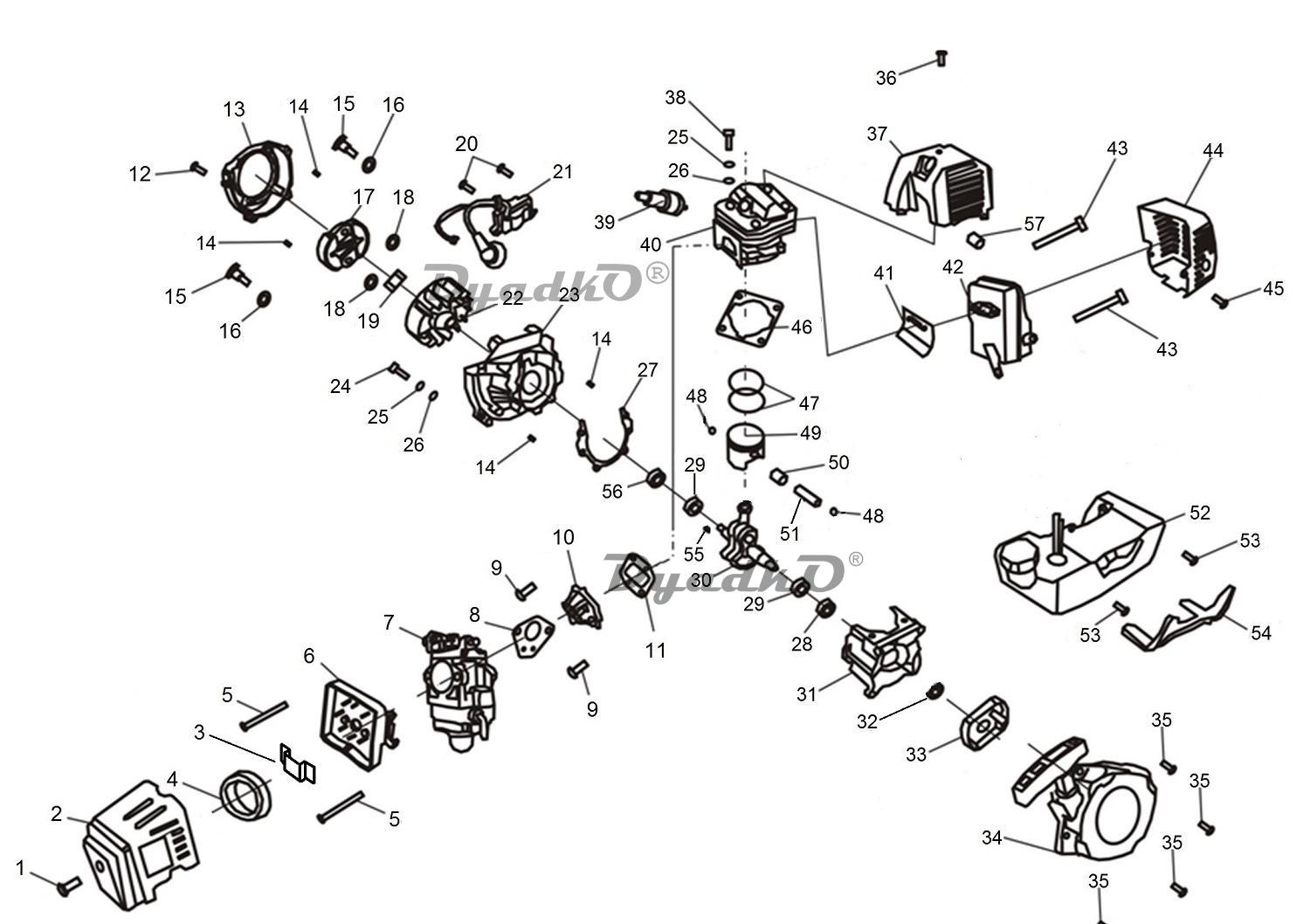

Схема DENZEL DR-52S (96276) Двигатель

1  Винт-барашек фильтра воздушного
2 Крышка фильтра воздушного
3 Кронштейн крышки фильтра воздушного
4  Элемент фильтрующий
5  Болт M5х55 (внутренний шестигранник)
6 Корпус воздушного фильтра
7 Карбюратор триммера 43, 52, заслонка D15,6 мм
8 Прокладка карбюратора
10 Трубка впускная
11  Прокладка трубки впускной
13 Кожух маховика
14  Штифт 5х10
15 Болт сцепления М8х24
16 Шайба M10 волнистая
17 Сцепление в сборе ф75
18  Шайба сцепления 8х16х2
19  Гайка M8
21 Катушка зажигания в сборе
22 Маховик ф110
23 Картер левая часть
24  Болт M5х30 (внутренний шестигранник)
25  Шайба пружинная M5
26  Шайба пружинная M5
27  Прокладка картера 40, 44
28 Сальник 12х22х7
29 Подшипник 6202
30 Вал коленчатый 44
31 Картер правая часть
32  Шайба плоская 8х16х1,5
33 Муфта стартера
34 Стартер в сборе
37 Кожух цилиндра
38  Болт M5х25 (внутренний шестигранник)
39 Свеча зажигания L7T
40  Цилиндр 44
41 Прокладка глушителя (D40)
42 Глушитель
43  Болт M6х55 (внутренний шестигранник)
44  Кожух глушителя
45  Болт M5х15 (внутренний шестигранник)
46  Прокладка цилиндра 40,44
47 Кольцо поршневое 44 (комплект 2 шт)
48 Кольцо стопорное D10 пружинное
49 Поршень 44
50  Подшипник игольчатый 10х12,8х15,6
51  Палец поршневой 10х36
52 Бак топливный в сборе
53  Болт M5х20 (внутренний шестигранник)
54  Защита бака топливного
55  Шпонка 3х5х12
56  Сальник 15х30х7
57  Втулка кожуха цилиндра
