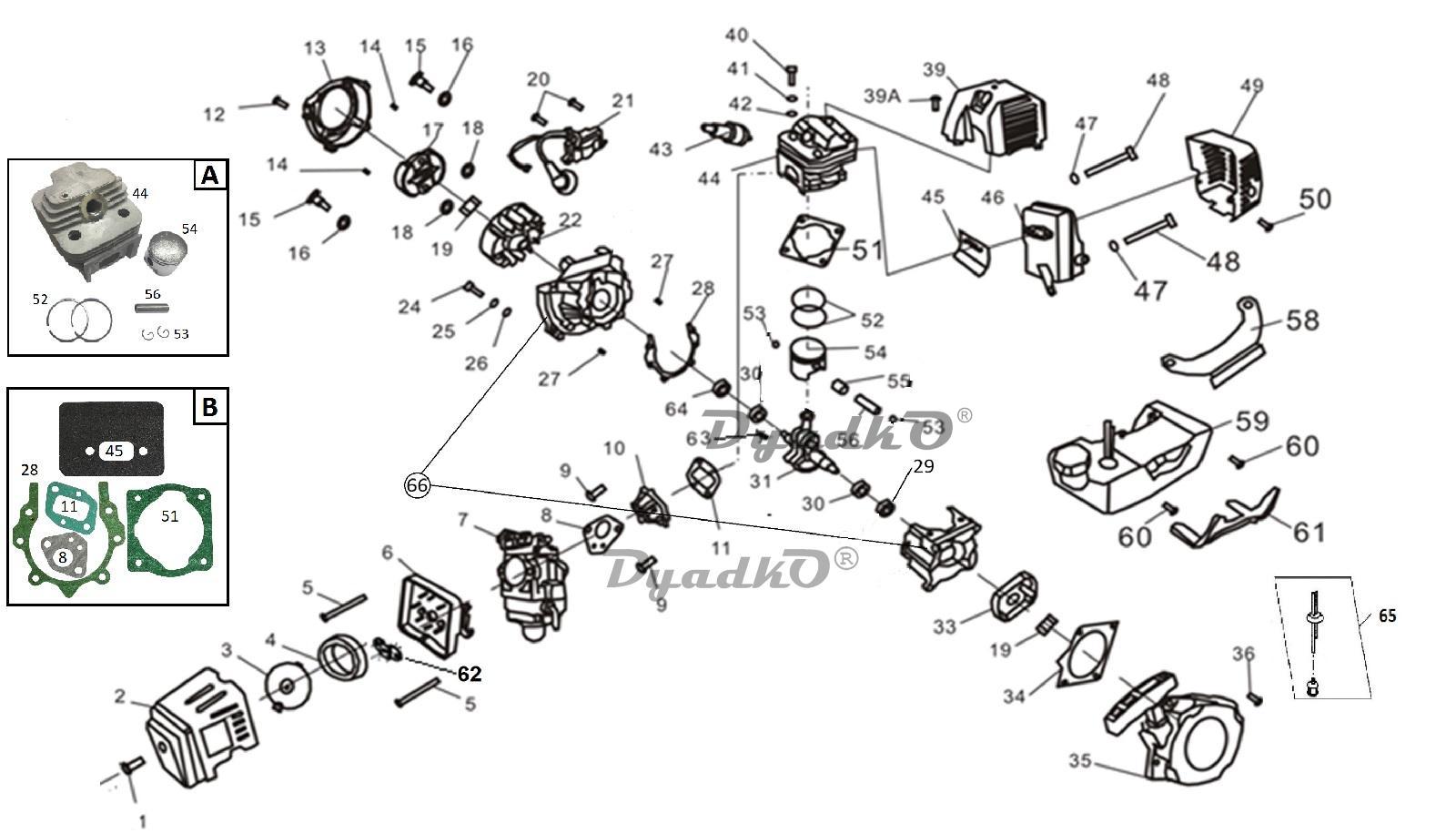

Схема DENZEL DGT 430 (96236) Двигатель

1 Винт-барашек фильтра воздушного
2 Крышка воздушного фильтра
3 Чашка сцепления ф81 (z=9)
4 Элемент фильтрующий
5  Болт M5х55 (внутренний шестигранник)
6 Корпус воздушного фильтра
7 Карбюратор триммера 43, 52, заслонка D15,6 мм
8 Прокладка карбюратора
9  Болт M5х25 (внутренний шестигранник)
10 Трубка впускная
11 Прокладка трубки впускной
12  Болт M5х25 (внутренний шестигранник)
13 Крышка маховика
14  Штифт 5х10
15  Болт сцепления М8х24
16  Шайба 10 пружинная волнистая
17 Сцепление в сборе ф75
18  Шайба 8
19  Гайка M8
20  Болт M5х25 (внутренний шестигранник)
21 Катушка зажигания
22 Маховик ф110
24  Болт M5х30 (внутренний шестигранник)
25  Шайба плоская M5
26  Шайба плоская M5
28 Прокладка картера 40, 44
29  Сальник 12х22х7
30 Подшипник 620210300033
31 Вал коленчатый 40F
33 Муфта кулачковая в сборе
34 Прокладка стартера
35 Стартер в сборе
36  Болт M5х20 (внутренний шестигранник)
39 Кожух цилиндра
40  Болт M5х25 (внутренний шестигранник)
41  Шайба пружинная M5
42  Шайба плоская M5
43 Свеча зажигания BM6A
44 Цилиндр 40
45 Прокладка глушителя (D40)
46 Глушитель
47  Шайба плоская M6
48  Болт M6х55 (внутренний шестигранник)
49 Кожух глушителя
50  Болт M5х20 (внутренний шестигранник)
51 Прокладка цилиндра 40,44
52 Кольцо поршневое D40 (комплект, 2 шт)
53 Кольцо стопорное D10 пружинное
54 Поршень 40
55 Подшипник игольчатый 10х12,8х15,6
56 Палец поршневой D10,0x33
58 Кронштейн топливного бака
59 Бак топливный в сборе
60  Болт M5х20 (внутренний шестигранник)
61 Защита бака топливного
62  Кронштейн крышки фильтра воздушного
63 Шпонка сегментная 3х5х12
64 Сальник 15х30х7
65 Фильтр топливный
66 Картер в сборе 40F-5
27A Штифт 5х10
39а -
