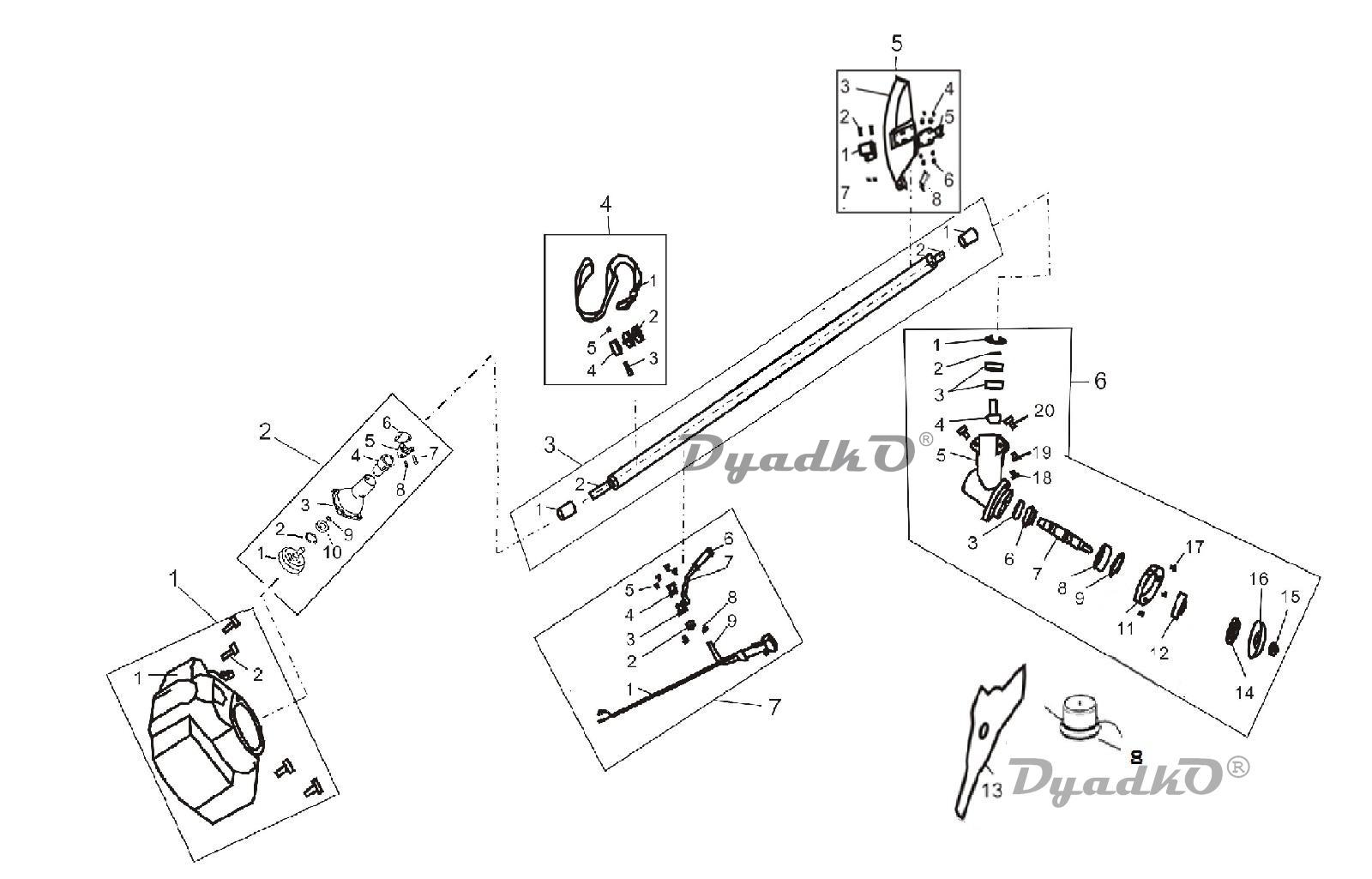

Схема DENZEL DGT 430 (96236) Штанга

1-2  Болт M6х20 (внутренний шестигранник)
2 Чашка сцепления в сборе
2-1 Чашка сцепления ф81 (z=9)
2-2  Кольцо стопорное ф35 внутренее
2-3 Корпус чашки сцепления
2-4 Демпфер штанги
2-5 Пластина демпфера нижняя
2-6 Пластина демпфера верхняя
2-7  Болт M6х25 (внутренний шестигранник)
2-8  Болт M5х15 (внутренний шестигранник)
2-9  Кольцо стопорное ф14 наружное
3-2 Вал штанги (z=9), L 1500 мм
3-1 Втулка штанги
3-3 Штанга ф28
4-4 Хомут-фиксатор
4-1 Ремень плечевой
4-2 Хомут плечевого ремня
4-3  Болт M5х20 (внутренний шестигранник)
4-5  Гайка M5
5-8 Нож обрезающий
5-1 Кронштейн кожуха защитного
5-2  Болт M5х25 (внутренний шестигранник)
5-3 Кожух защитный
5-4  Болт M5х25 (внутренний шестигранник)
5-5 Пластина крепления кожуха
5-6 Гайка M5 самоконтрящаяся
5-7  Гайка M5 самоконтрящаяся
5-9 Насадка кожуха
6-9  Кольцо стопорное ф32 внутренее
6 Редуктор в сборе (z=9)
6-1  Кольцо стопорное ф26 внутренее
6-2  Кольцо стопорное ф10 наружное
6-3 Подшипник 6000 2RS
6-4 Шестерня ведущая z=15(z=9)
6-5  Корпус редуктора
6-6 Шестерня ведомая z=20
6-7 Вал передаточный редуктора
6-8 Подшипник 6002 2RS
6-11 Крышка редуктора
6-12 Шайба ножа прижимная верхняя
6-14 Шайба ножа прижимная нижняя
6-15 Гайка М10 левая резьба самоконтрящаяся
6-16 Крышка ножа
6-17  Болт M5х10 (внутренний шестигранник)
6-18  Болт M6х12 (внутренний шестигранник)
6-19  Болт M6х18 (внутренний шестигранник)
6-20  Болт M5х25 (внутренний шестигранник)
7-8  Болт M5х25 (внутренний шестигранник)
7-1 Ручка правая в сборе
7-2 Крышка придавливающая нижняя
7-3 Крышка придавливающая нижняя
7-4 Крышка придавливающая верхняя
7-5  Болт M5х25 (внутренний шестигранник)
7-9 Трубка ручки правой
7-6 Ручка левая
7-7 Рукоятка левая в сборе
10 Бачок для смешивания топлива
13 Нож трёхзубчатый
9 -
2-10 Подшипник 6202 2RS
7-10 Фиксатор тросика
8 Катушка в сборе
