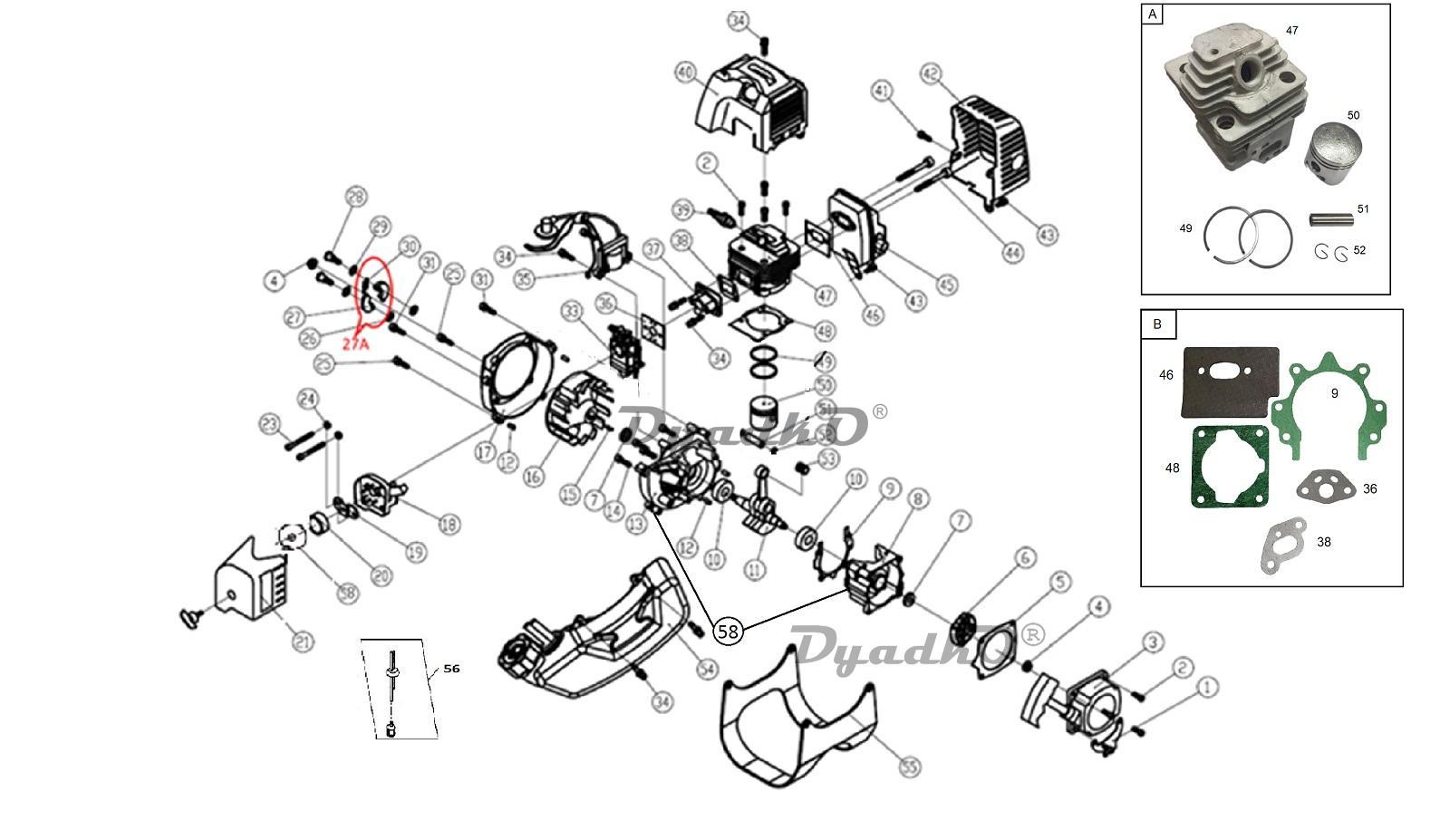

Схема DENZEL DGT 330S (96235) Двигатель

1 Кронштейн топливного бака
2 Болт M5х15 (внутренний шестигранник)
3 Стартер в сборе
4 Гайка M8
5 Прокладка стартера
6 Муфта кулачковая в сборе
7 Сальник 12х22х7
9 Прокладка картера 36
10 Подшипник 6201
11 Вал коленчатый 36
12 Штифт 5х10
14 Болт M5х25 (внутренний шестигранник)
15 Шпонка сегментная 3х5х12
16 Маховик ф104
17 Кожух маховика
18 Корпус воздушного фильтра
19 Кронштейн крышки фильтра воздушного
20 Элемент фильтрующий
21 Крышка фильтра воздушного
22 Винт-барашек фильтра воздушного
23 Болт M5х55 (внутренний шестигранник)
25 Болт M5х25 (внутренний шестигранник)
26 Шайба 8
28 Болт сцепления М8х24
29 Шайба 10 пружинная волнистая
33 Карбюратор триммера 25, заслонка D11 мм
34 Болт M5х20 (внутренний шестигранник)
35 Катушка зажигания
36 Прокладка карбюратора
37 Трубка впускная
38 Прокладка трубки впускной
39 Свеча зажигания BM6A
40 Кожух цилиндра
41 Болт M5х12 (внутренний шестигранник)
42 Кожух глушителя
43 Болт M5х15 (внутренний шестигранник)
44 Болт M5х60 (внутренний шестигранник)
45 Глушитель
46 Прокладка глушителя (D36)
47 Цилиндр 36
48 Прокладка цилиндра 36
49 Кольцо поршневое D36 (комплект, 2 шт)
50 Поршень 36
51 Палец поршневой 9х29
52 Кольцо стопорное D9 пружинное
53 Подшипник игольчатый 9х11,8х11,6
54 Бак топливный в сборе
55 Защита бака топливного
56 Топливопровод с фильтром в сборе
57 Прижим фильтра воздушного
58 Картер в сборе 36F
27A Сцепление в сборе ф75
