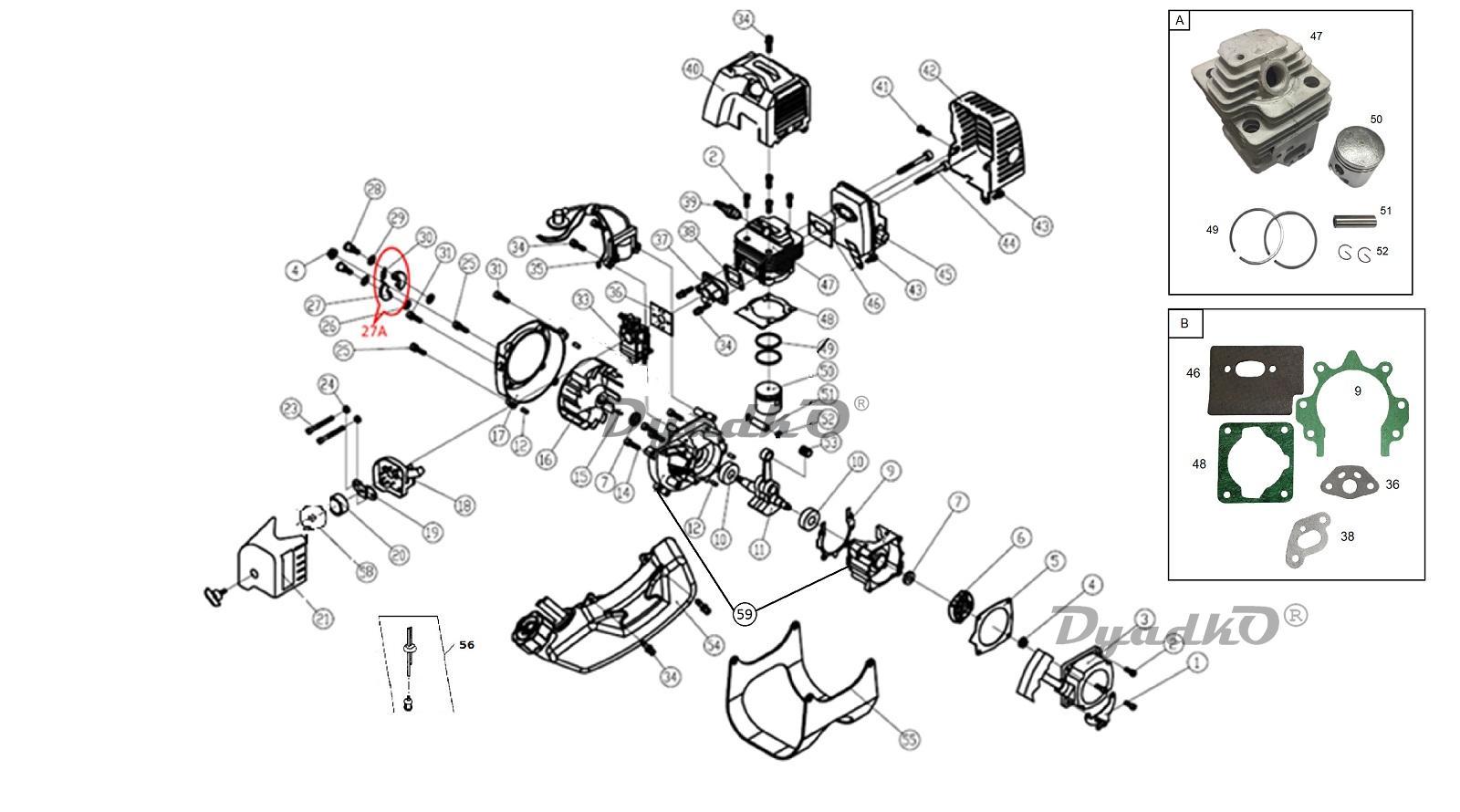

Схема DENZEL DGT 330 (96234) Двигатель

1  Кронштейн топливного бака
2  Болт M5х15 (внутренний шестигранник)
3 Стартер в сборе
4  Гайка M8
5 Прокладка стартера
6 Муфта кулачковая в сборе
7 Сальник 12х22х71
9 Прокладка картера 36
10 Подшипник 6201
11 Вал коленчатый 36
12  Штифт 5х10
14  Болт M5х25 (внутренний шестигранник)
15 Шпонка сегментная 3х5х12
16 Маховик ф104
17 Кожух маховика
18 Корпус воздушного фильтра
19  Кронштейн крышки фильтра воздушного
20 Элемент фильтрующий
21 Крышка фильтра воздушного
22 Винт-барашек фильтра воздушного
23  Болт M5х55 (внутренний шестигранник)
25  Болт M5х25 (внутренний шестигранник)
26  Шайба
27A Сцепление в сборе ф75
28  Болт сцепления М8х24
29  Шайба 10 пружинная волнистая
33 Карбюратор триммера 25, заслонка D11 мм
34  Болт M5х20 (внутренний шестигранник)
35 Катушка зажигания
36 Прокладка карбюратора
37 Трубка впускная
38 Прокладка трубки впускной
39 Свеча зажигания BM6A
40 Кожух цилиндра
41  Болт M5х12 (внутренний шестигранник)
42 Кожух глушителя
43  Болт M5х15 (внутренний шестигранник)
44  Болт M5х60 (внутренний шестигранник)
45 Глушитель
46 Прокладка глушителя (D36)
47 Цилиндр 36
48 Прокладка цилиндра 36
49 Кольцо поршневое D36 (комплект, 2 шт)
50 Поршень 36
51 Палец поршневой 9х29
52 Кольцо стопорное D9 пружинное
53 Подшипник игольчатый 9х11,8х11,6
54 Бак топливный в сборе
55 Защита бака топливного
56 Топливопровод с фильтром в сборе
58  Прижим фильтра воздушного
59 Картер в сборе 36F
