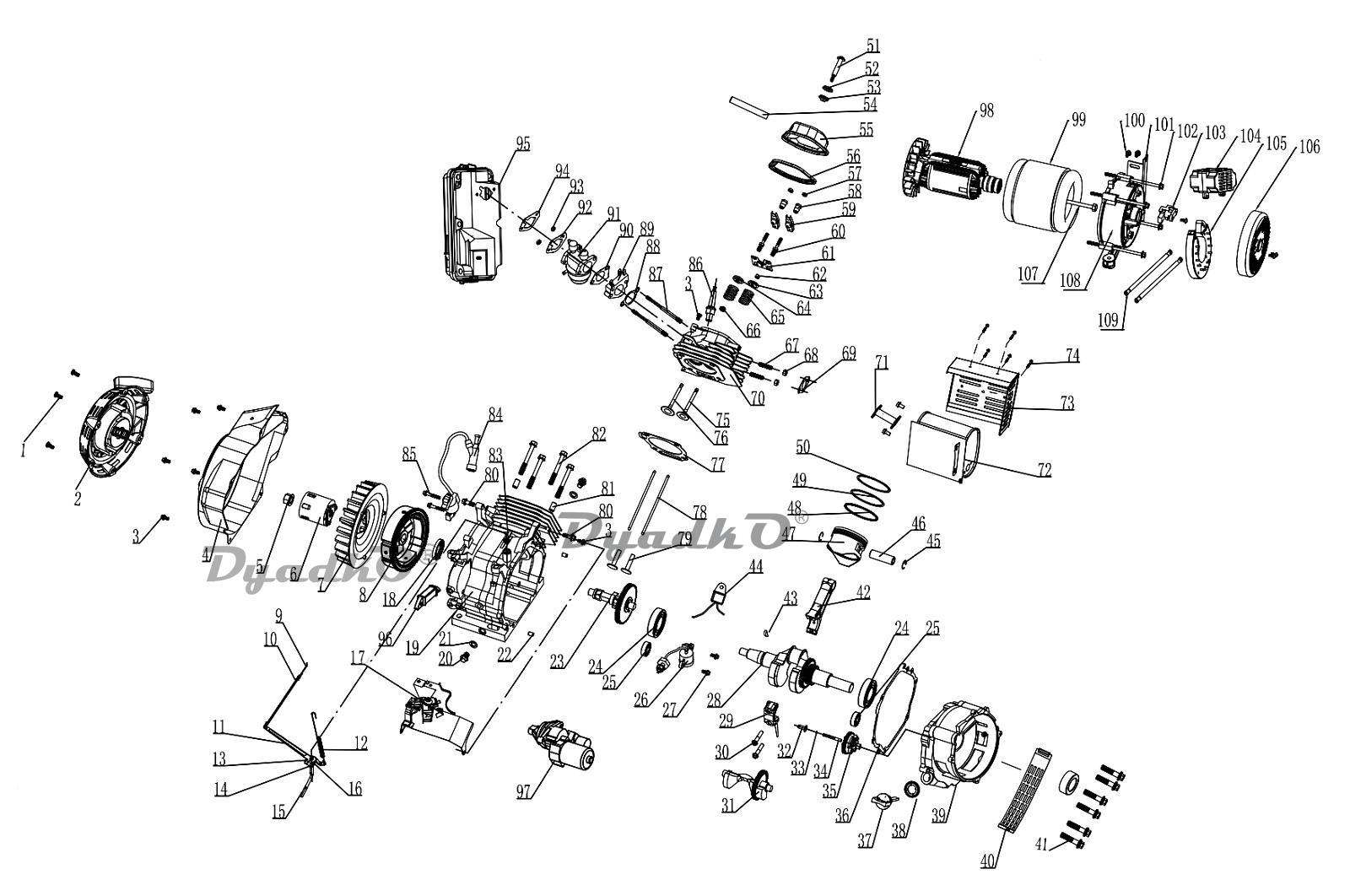

Схема HUTER DY6500LXW (HAY) Общий вид

2 Стартер ручной
4 Кожух маховика
6 Храповик стартера
7 Вентилятор
8 Маховик с зубчатым венцом
9 Тяга
10 Пружина 0,2х5,3х215мм тяги стабилизатора частоты вращения
11 Рычаг стабилизатора
12 Пружина 1,2х9х131мм регулятора оборотов
15 Вал стабилизатора частоты вращения
17 Узел регулировки в сборе
18 Сальник 35х52х8
19 Блок цилиндра
20 Сливная пробка
21 Прокладка сливной пробки
22 Направляющий штифт 8х14мм
23 Распредвал
24 Подшипник 6207 открытый
25 Подшипник 6202
26 Датчик уровня масла
28 Коленвал
29, 30, 42 Шатун
31 Вал балансировки
32-35 Комплект стабилизатора частоты вращения
36 Прокладка картера
37 Щуп уровня масла d резьбы 24мм
39 Крышка картера
43 Шпонка 18x4x5R
44 Блок сигнализации уровня масла
45 Стопорное кольцо поршневого пальца
46 Поршневой палец
47 Поршень 92мм
48 - 50 Поршневые кольца (комплект 3 шт.) 92х1,2мм
51 Болт клапанной крышки
54 Вентиляционная трубка
55 Клапанная крышка
56 Прокладка клапанной крышки
57 Регулирующая гайка М6х0,75
58 Шарнир рычага
59 Рычаг клапана
60 Шпилька клапана
62 Наконечник клапана
63 Тарелка пружины выпускного клапан
64 Тарелка пружины впускн.клапана
65 Клапанная пружина
66 Маслосъёмный колпачок
69 Прокладка выпускной трубы
70 Головка цилиндра
71, 72 Глушитель
73 Кожух глушителя
75 Клапан выпускной
76 Клапан впускной
77 Прокладка головки цилиндра
78 Штанга толкателя
79 Толкатель клапана
81 Направляющий штифт 12х20мм
83 Сальник вала стабилизатора
84 Катушка зажигания для DY/БГ/G 177 -192F
86 Свеча зажигания
88 Прокладка карбюратора "А"
89 Термоизоляционная пластина
90 Прокладка карбюратора В
91 Карбюратор
92 Прокладка
94 Прокладка воздушного фильтра
95 Фильтр воздушный в сборе (пластиковый)
96 Индуктор
97 Электростартер
98 Ротор
99 Статор
103 Щеточный узел
104 Регулятор напряжения
105 Диодный мост
106 Колпак
108 Задняя крышка
