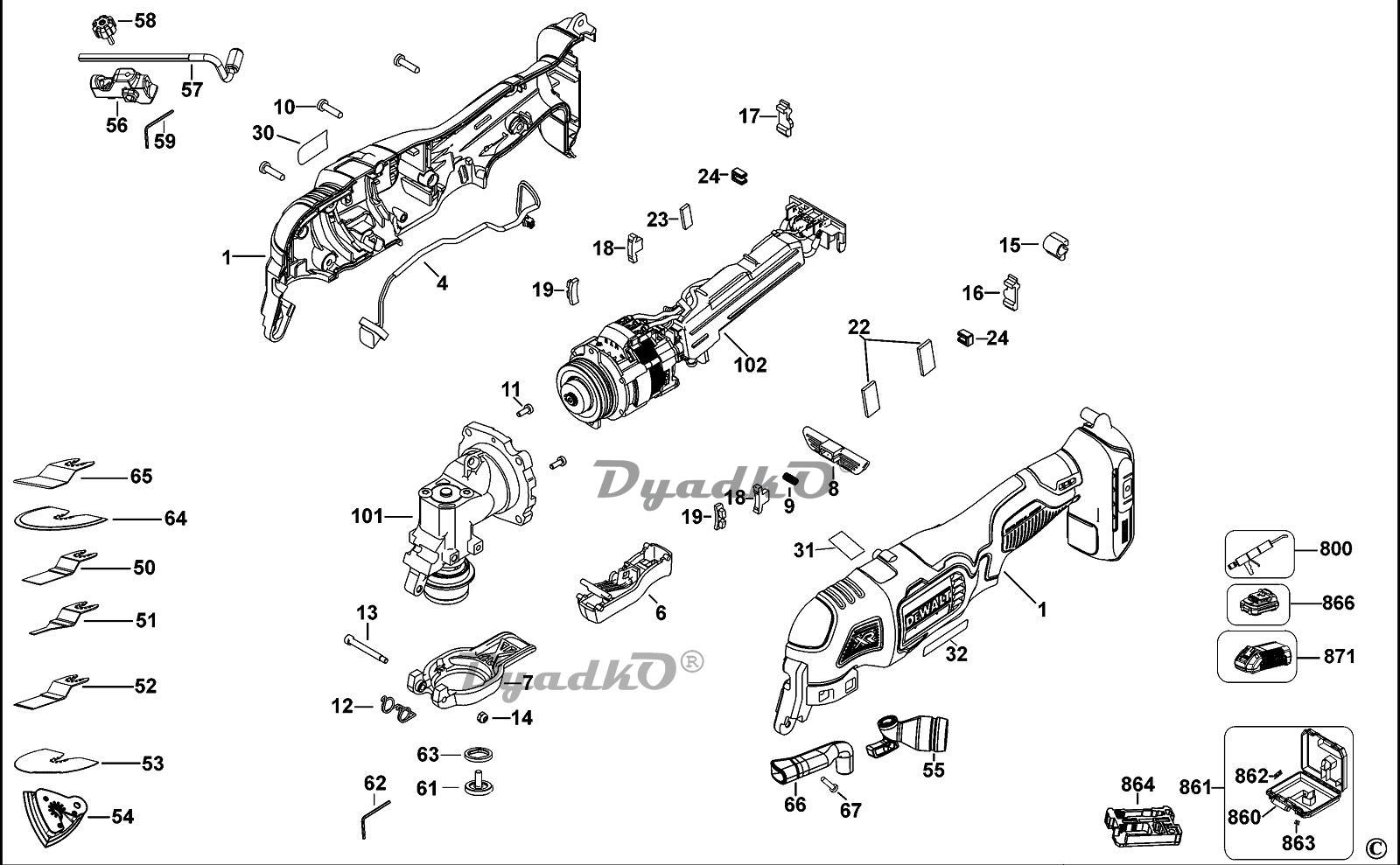

Схема DEWALT DCS355 DCS355 (TYPE 1)


1 КОРПУС В КОМПЛЕКТЕ
4 СВЕТОДИОД
6 КУРОК ВЫКЛЮЧАТЕЛЯ
7 ЗАЖИМ В СБОРЕ
8 КНОПКА БЛОКИРОВКИ
9 ПРУЖИНА
10 ВИНТ
11 ВИНТ
12 ПРУЖИНА
13 ВИНТ
14 ГАЙКА
15 УПОР
16 УПОР
17 УПОР
18 РЕЗИНОВАЯ ПОДУШКА
19 РЕЗИНОВАЯ ПОДУШКА
22 РЕЗИНОВАЯ ПОДУШКА
23 РЕЗИНОВАЯ ПОДУШКА
24 РЕЗИНОВАЯ ПОДУШКА
30 ТАБЛИЧКА С ТЕХНИЧЕСКИМИ ДАННЫМИ
31 ЭТИКЕТКА
32 ЯРЛЫК ПРОИЗВОДИТЕЛЯ
50 РЕЖУЩИЙ ДИСК
51 РЕЖУЩИЙ ДИСК
52 РЕЖУЩИЙ ДИСК
53 РЕЖУЩИЙ ДИСК
54 ПЛИТА
55 КАНАЛ УДАЛЕНИЯ ПЫЛИ
56 БЛОК В СБОРЕ
57 ОГРАНИЧИТЕЛЬ ГЛУБИНЫ
58 РУЧКА В СБОРЕ
59 ШЕСТИГРАННЫЙ КЛЮЧ
61 НАРУЖНЫЙ ФЛАНЕЦ
62 СПЕЦИАЛЬНЫЙ ГАЕЧНЫЙ КЛЮЧ
63 ФЛАНЕЦ
64 ПИЛЬНОЕ ПОЛОТНО – КАРБИДОВОЕ ПОЛОТНО
65 ПИЛЬНОЕ ПОЛОТНО – ЖЁСТКИЙ СКРЕБОК
66 КАНАЛ УДАЛЕНИЯ ПЫЛИ
67 ВИНТ
101 ГОЛОВКА В СБОРЕ
102 MOTOR SA 18V
800 КОНСИСТЕНТНАЯ СМАЗКА
860 HANDLE
861 ЯЩИК ДЛЯ ИНСТРУМЕНТА
862 ФИКСАТОР
863 ФИКСАТОР
864 ПЕНОМАТЕРИАЛ
864 ВСТАВКА
866 АККУМ. БАТАРЕЯ, 18В-2,0А*ч-36Вт*ч
866 АККУМ. БАТАРЕЯ, 18В-4,0А*ч-72Вт*ч
871 ЗАРЯДНОЕ УСТРОЙСТВО В СБОРЕ
