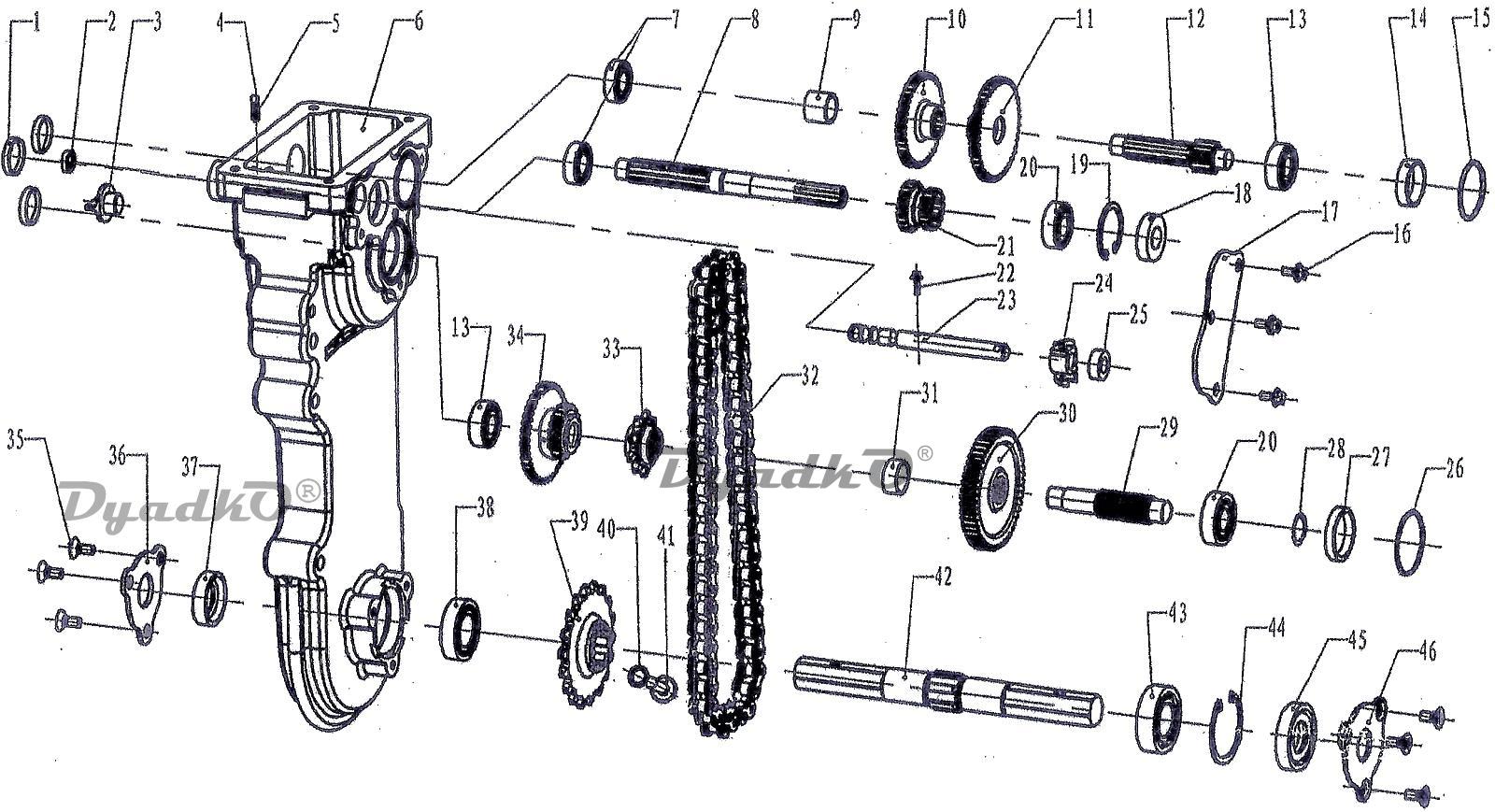

Схема HUTER MK-7500Р-10 (YAH) Коробка передач

1 Заглушка большая для GMC-7.0(1) HSD , GMC-7.0(1),7.5(1) ZME
2 Заглушка малая для GMC-7.0(2), GMC-7.5(2) ZME, GMC-7.0(2) HSD
6 Корпус редуктора для GMC-7.5(6) ZME
7 Подшипник 6002 открытый
8 Вал приводной верхний для GMC-7.0(11),7.5(8)ZME,МК-7000(81)YAH,7000М(11)SEC,МК-7000(81)HUC
10 Шестерня первой передачи для GMC-7.0(13), 7.5(10) ZME, МК-7000(76) YAH, 7000М(13), 7500(6) SEC
11 Шестерня второй передачи для GMC-7.0(14), 7.5(11) ZME, МК-7000(78) YAH, 7000М(14), 7500(7) SEC
12 Вал промежуточный для GMC-7.0(15),7.5(12)ZME,МК-7000(79)YAH,7000М(15),7500(5)SEC,МК-7000(79)HUC
14 Втулка вала 31х34х7мм для GMC-7.0(16), 7.5(14) ZME, МК-7000(25) YAH
17 Крышка для GMC-7.0(18)(HSD),GMC-7.5(17)(ZME)
18 Сальник 17x40x6
19 Стопорное кольцо внутреннее d=43 mm
20 Подшипник 6203 открытый
21 Шестерня двух передних передач для GMC-7.0(22), GMC-7.5(21) ZME, МК-7000М(22), 7500(13) SEC
23 Шток выбора передач для GMC-7.5(23) YAHU
24 Вилка для GMC-7.0М,7.5М(35) HERC, МК-7000М(25), 7500(16) SEC
26 Уплотнительное кольцо 40х2,65мм
27 Втулка вала 34х39,5х7мм для GMC-7.0(28), 7.5(27) ZME, МК-7000(24) YAH
29 Вал первичный для МК-7000(75)YAH,GMC-7.0(31),7.5(29)ZME,МК-7000М(31),7500(29)SEC,МК-7000(75)HUC
30 Шестерня ведущая для GMC-7.0(32), 7.5(30) ZME, МК-7000(30) YAH, 7000М(32), 7500(28) SEC
31 Втулка вала 20х25(25,5)х12,5мм
32 Цепь для GMC-7.5(22)ZME,МК-7000(106)YAH,7500(26)SEC,МК-7800ML(5)HUC
33 Звездочка ведущая для GMC-7.0(35), 7.5(33) ZME, МК-7000(73) YAH, 7000М(35), 7500(25) SEC
34 Шестерня задней передачи для GMC-7.0, 7.5 ZME, МК-7000(71) YAH, 7000М(36), 7500(24) SEC
35 Винт для GMC-7.5(35)
36 Крышка сальника (малая) для GMC-7.5(36) ZME
37 Сальник 25х41х9мм
38 Подшипник 6005 открытый
39 Звездочка ведомая для GMC-7.0(42), 7.5(33) ZME, МК-7000(105) YAH, 7000М(42), 7500(39) SEC
42 Ось для GMC-7.0(45),GMC-7.5(42)ZME,МК-7000М(45),7500(38)SEC,МК-7000(107,7800ML(3)HUC
43 Подшипник 6202 открытый
44 Стопорное кольцо внутреннее d=56 mm
45 Сальник 25х52х9 для GMC-7.0, GMC-7.5 ZME, МК-7000(134) YAH, 7000М(48), 7500(35) SEC
46 Крышка сальника большая для GMC-7.5(46) ZME, МК-7500(34) SEC
