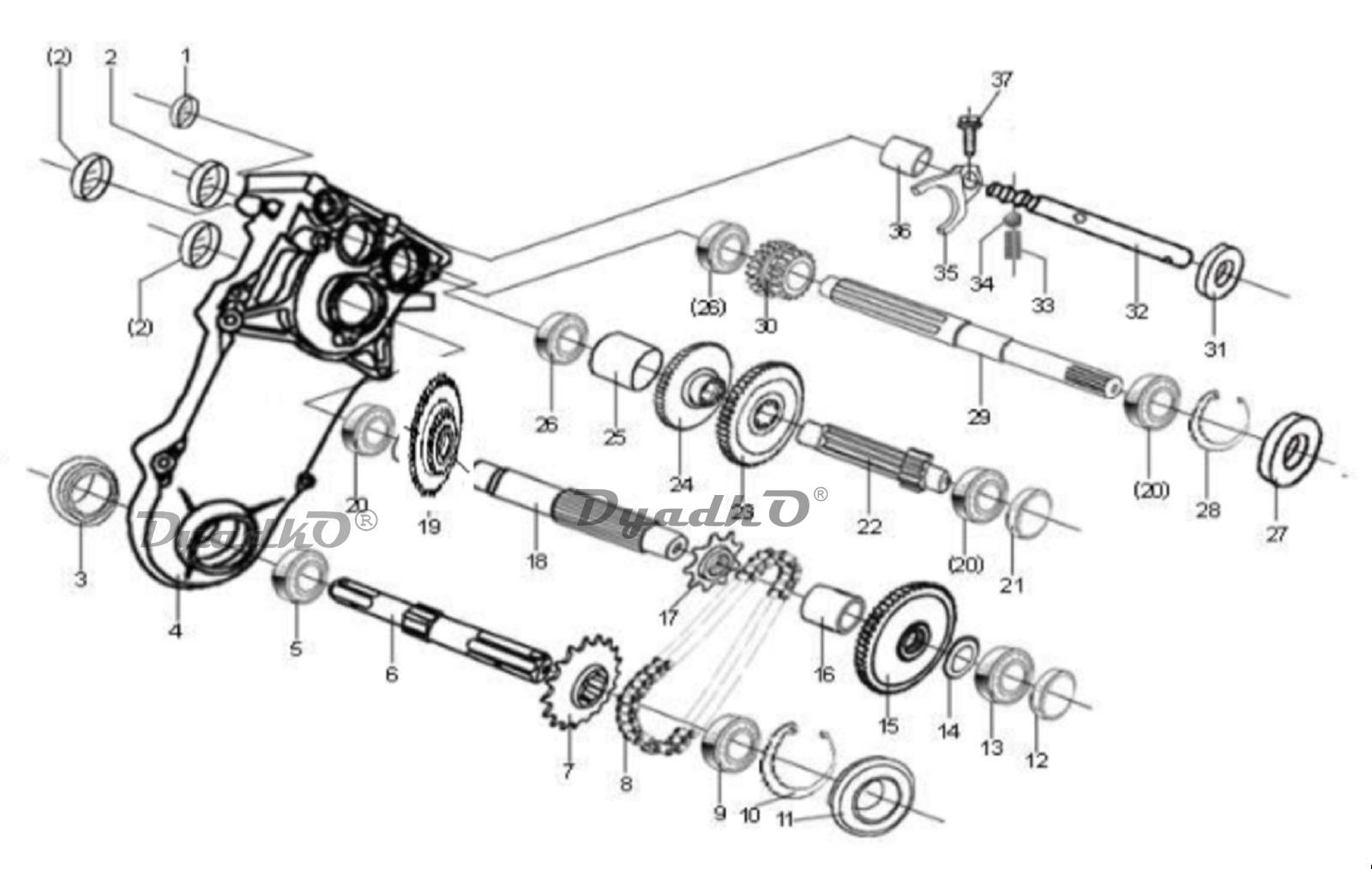

Схема HUTER MK-7000Р (HER) Коробка передач

1 Заглушка малая для GMC-7.0(2), GMC-7.5(2) ZME, GMC-7.0(2) HSD
2 Заглушка большая для GMC-7.0(1) HSD , GMC-7.0(1),7.5(1) ZME
3 Сальник 25х41х9мм
4 Корпус редуктора для GMC-7.0 HSD, МК-7000М(9) SEC
5 Подшипник 6005 открытый
6 Ось для GMC-7.0(45),GMC-7.5(42)ZME,МК-7000М(45),7500(38)SEC,МК-7000(107,7800ML(3)HUC
7 Звездочка ведомая для GMC-7.0(42), 7.5(33) ZME, МК-7000(105) YAH, 7000М(42), 7500(39) SEC
8 Цепь для GMC-7.0(34),МК-7000М(34)SEC,МК-7000(106)HUC
9 Подшипник 6205 открытый
10 Стопорное кольцо внутреннее d=56 mm
11 Сальник 25х52х9 для GMC-7.0, GMC-7.5 ZME, МК-7000(134) YAH, 7000М(48), 7500(35) SEC
12 Втулка вала 36х41х7мм
13 Подшипник 6203 открытый
15 Шестерня ведущая для GMC-7.0(32), 7.5(30) ZME, МК-7000(30) YAH, 7000М(32), 7500(28) SEC
16 Втулка вала 20х25(25,5)х12,5мм
17 Звездочка ведущая для GMC-7.0(35), 7.5(33) ZME, МК-7000(73) YAH, 7000М(35), 7500(25) SEC
18 Вал первичный для МК-7000(75)YAH,GMC-7.0(31),7.5(29)ZME,МК-7000М(31),7500(29)SEC,МК-7000(75)HUC
19 Шестерня задней передачи для GMC-7.0, 7.5 ZME, МК-7000(71) YAH, 7000М(36), 7500(24) SEC
20 Подшипник 6202 открытый
21 Втулка вала 31х35х7мм
22 Вал промежуточный для GMC-7.0(15),7.5(12)ZME,МК-7000(79)YAH,7000М(15),7500(5)SEC,МК-7000(79)HUC
23 Шестерня второй передачи для GMC-7.0(14), 7.5(11) ZME, МК-7000(78) YAH, 7000М(14), 7500(7) SEC
24 Шестерня первой передачи для GMC-7.0(13), 7.5(10) ZME, МК-7000(76) YAH, 7000М(13), 7500(6) SEC
25 Втулка вала 18х23х23мм для GMC-7,5M(25) c HERC2, МК-7000М(12), 7500(8) SEC
26 Подшипник 6002 открытый
27 Сальник 15х35х7
29 Вал приводной верхний для GMC-7.0М,7.5М(29) HERC
30 Шестерня двух передних передач для GMC-7.0(22), GMC-7.5(21) ZME, МК-7000М(22), 7500(13) SEC
31 Сальник 12х22х6
32 Шток выбора передач для GMC-7,5M(32) c HERC2
35 Вилка для GMC-7.0М,7.5М(35) HERC, МК-7000М(25), 7500(16) SEC
