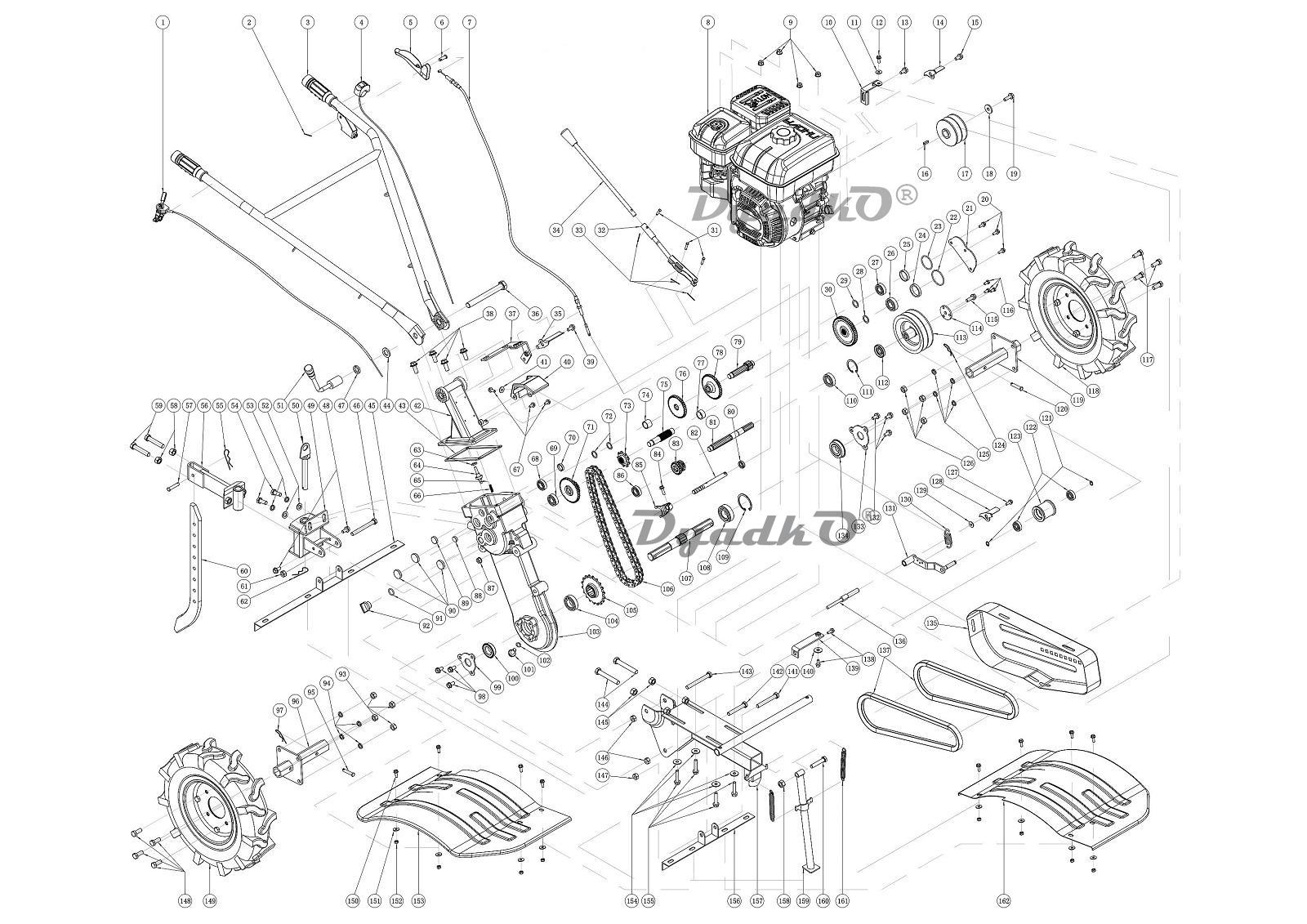

Схема HUTER MK-7000Р Общий вид (HUC)

1 Регулятор газа для GMC-7.0(M),7,5М(5)HEC,МК-8000(2),7000,11000(1),7800ML(19) HUC,7000(1) YAH
4 Выключатель двигателя L=1250мм для МК-7000, 7800ML(4), 11000(23) HUC, 8000М(23) SEC
5 Рукоятка сцепления и задней передачи для GMC-9.0M(12)HERC,МК-6700(10)YAHU,8000(17),7000(5) HUC
7 Тросик сцепления L=1050х950мм для МК-7000(7) HUC
17 Шкив ведущий для МК-7000М(1), 7500(17) SEC, 7000(17) HUC
22 Уплотнительное кольцо 40х2,65мм
23 Уплотнительное кольцо 45x2,65мм
24 Втулка вала 31х35х7мм
25 Втулка вала 36х41х7мм
26, 69,
11 0 		Подшипник 6202 открытый
27 Подшипник 6203 открытый
30 Шестерня ведущая для GMC-7.0(32), 7.5(30) ZME, МК-7000(30) YAH, 7000М(32), 7500(28) SEC
32 Рычаг переключения передач для МК-7000(32),7800ML(6,2) HUC
34 Рычаг переключения передач для МК-7000(34), 7800ML(6,1) HUC
43 Прокладка редуктора для GMC-7.0(73)ZME, МК-7000(43)YAH,HUC, 7500(12) SEC
45 Крепление крыльев заднее
51 Ручка регулировки руля для GMC-9.0(28)HSD,МК-8000(20),7000(51),7800ML(16),11000(7)HUC,8000(46) HFC
56 Кронштейн сошника для МК-7800ML(9),8000(8),11000(27)HUC
60 Сошник для GMC-7.5(6),MK-6700(7)YAHU,GMC-9.0 HSD,МК-7000(60),8000(10),11000(28)HUC, 8000(38) HFC
71 Шестерня задней передачи для GMC-7.0, 7.5 ZME, МК-7000(71) YAH, 7000М(36), 7500(24) SEC
73 Звездочка ведущая для GMC-7.0(35), 7.5(33) ZME, МК-7000(73) YAH, 7000М(35), 7500(25) SEC
74 Втулка вала 18х23х18мм
75 Вал первичный для МК-7000(75)YAH,GMC-7.0(31),7.5(29)ZME,МК-7000М(31),7500(29)SEC,МК-7000(75)HUC
76 Шестерня первой передачи для GMC-7.0(13), 7.5(10) ZME, МК-7000(76) YAH, 7000М(13), 7500(6) SEC
77 Втулка вала 20х25(25,5)х12,5мм
78 Шестерня второй передачи для GMC-7.0(14), 7.5(11) ZME, МК-7000(78) YAH, 7000М(14), 7500(7) SEC
79 Вал промежуточный для GMC-7.0(15),7.5(12)ZME,МК-7000(79)YAH,7000М(15),7500(5)SEC,МК-7000(79)HUC
80 Сальник 12х22х6
81 Вал приводной верхний для GMC-7.0(11),7.5(8)ZME,МК-7000(81)YAH,7000М(11)SEC,МК-7000(81)HUC
82 Шток переключения передач для МК-7000(82) HUC
83 Шестерня двух передних передач для GMC-7.0(22), GMC-7.5(21) ZME, МК-7000М(22), 7500(13) SEC
85 Вилка для GMC-7.0(25) HSD,GMC-7.5(20)ZME,МК-7000(85)HUC
86 Подшипник 6002 открытый
96, 119 Кронштейн крепления колеса (вылет колеса 115 мм) для МК-7000(96, 119),7800ML(5),8000 HUC
100 Сальник 25х41х9мм
104 Подшипник 6005 открытый
105 Звездочка ведомая для GMC-7.0(42), 7.5(33) ZME, МК-7000(105) YAH, 7000М(42), 7500(39) SEC
106 Цепь для GMC-7.0(34),МК-7000М(34)SEC,МК-7000(106)HUC
107 Ось для GMC-7.0(45),GMC-7.5(42)ZME,МК-7000М(45),7500(38)SEC,МК-7000(107,7800ML(3)HUC
108 Подшипник 6205 открытый
109 Стопорное кольцо внутреннее d=56 mm
112 Сальник 17х35х7
113 Шкив ведомый для GMC-7.5М(13), МК-7000(113) YAH, 7000(113) HUC
121-123,13 1 Натяжитель в сборе для МК-7000(121-123,131), 7800ML(7) HUC
130 Пружина 3х17х61мм натяжителя для GMC-7.0(32)MEIC,МК-7000(130) HUC
135 Кожух ремня
137 Ремень зубчатый 17х900 для МК-7000(137) HUC
156 Кронштейн крепления крыльев передний для GMC-7.5M(1),МК-7000(156)YAH,HUC
б/н Лезвие левое L=230мм для МК-8000(7),11000(3),13000-12(1)Ресанта HUC,8000(3),9500(4)HFC,7000М(9)SEC
б/н Лезвие правое L=230мм для МК-8000(8),11000(2),13000-12(2)Ресанта HUC,8000(4),9500(3)HFC,7000М(10)SEC
б/н Тросик газа 1170х1110мм для МК-7000, 7800ML HUC
