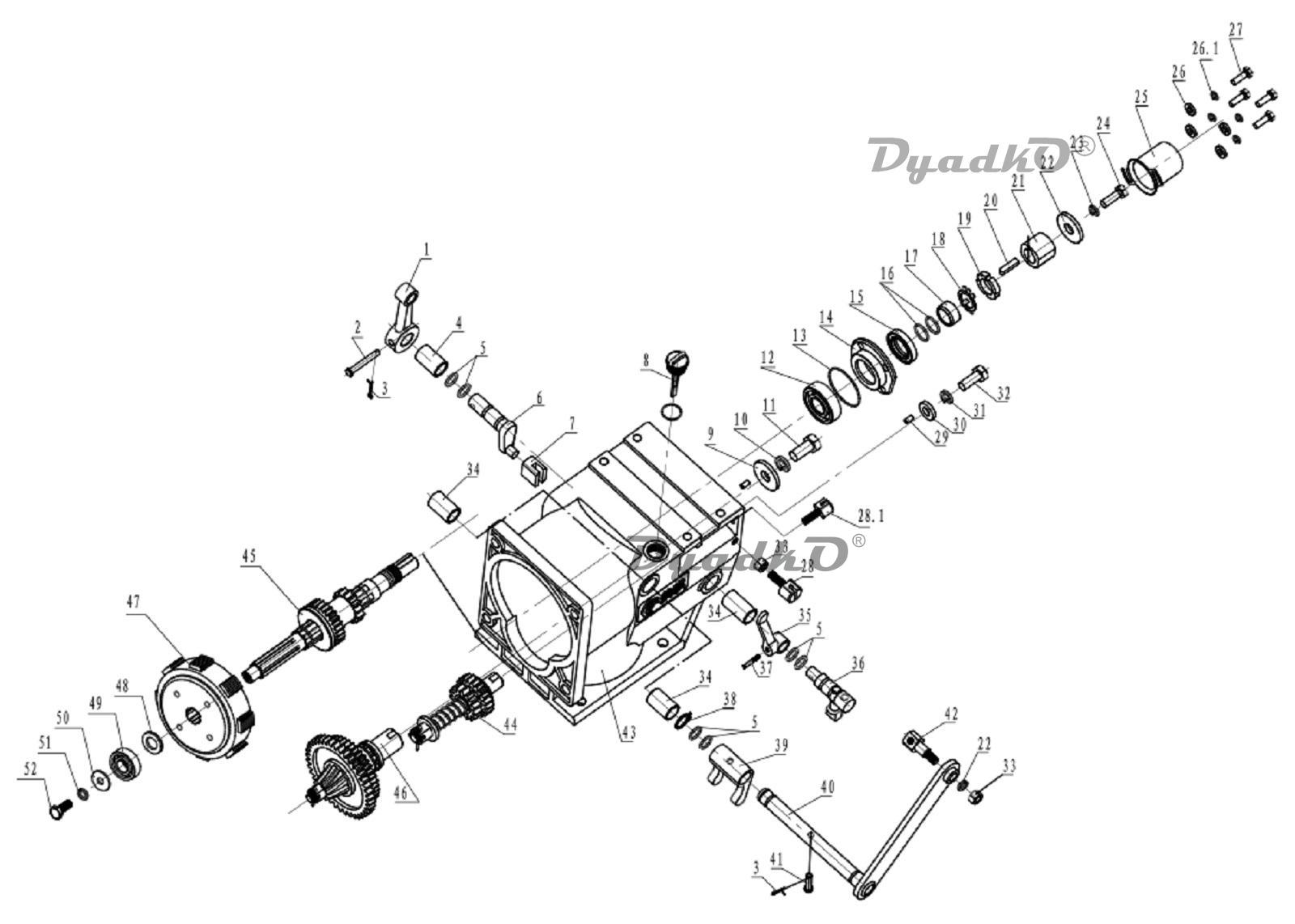

Схема HUTER MK-13000P (MEI) Коробка передач

1 Переключатель для GMC-9.0(2-9),MK-6700(1)YAH,11000(1)MEI,9500(1)HFC,8000М/135(50)WGC,11000(1)HUC
6 Кулиса 2 для МК-11000(6)MEI, MK-8000М/135(49) WGC, 11000(6) HUC, 11000МE(6) SEC
7 Вилка 3 для GMC-9.0(14),MK-6700(7) YAH,11000(7) MEI,9500(7) HFC,11000(7) HUC,8000М(14),11000МE(7)SEС
8 Щуп уровня масла D резьбы=19мм, L=127мм
12 Подшипник 6204 открытый
13 Уплотнительное кольцо 1,8х40мм МК-8000(17) HUC, 11000(13) MEI, 8000(13) HFC, 8000М(22) SEC
14 Втулка упорная для GMC-9.0M HEC, МК-6700(18) YAH, 11000(14) MEI,8000М/135(46) WGC,11000(14) HUС
15 Сальник 25х40х7
16 Уплотнительное кольцо 2х17мм для МК-11000(16) MEI, МК-9500(16) HFC
17 Втулка вала 20х25х13мм для МК-11000(17) MEI,11000(17),15000М,17000М(44) HUC
18 Стопорная шайба для GMC-9.0M(22)HERC,МК-11000(18)MEI,9500(18)HFC,8000М/135(38)WGC,11000(18)HUC
20 Шпонка 20x6х6
21 Втулка вала отбора мощности 30х27х18,3 для GMC-9.0M(25)HERC,МК-6700(25)YAH,11000(21)MEI,9500(21)HFC
24 Болт М8х20 крепления ступицы для МК-11000(24) MEI
25 Колпачок защитный для GMC-9.0M(29)HERC,МК-6700(29)YAH,11000(25)MEI,9500(25)HFC,8000М/135(42)WGC
28 Кронштейн тросика для GMC-9.0M(65)HERC,МК-9500(28)HFC,11000(28,1),15000М,17000М(4)HUC
28-1 Кронштейн тросика 1 для GMC-9.0M(64) HERC, МК-11000(28,1) MEI, 11000(28), 15000М, 17000М(6) HUC
35 Вилка 2 для МК-11000(35) MEI, MK-8000М/135(10) WGC
36 Переключатель для GMC-9.0(2-41),MK-6700(62) YAH,11000(36) MEI,9500(36) HFC,8000М/135(6) WGC
39 Вилка 1 для GMC-9.0(2-42),MK-6700(70)YAH,11000MEI,9500(39)HFC,8000М/135(53)WGC,11000(39)15000М(3)HUC
40 Кулиса 1 для GMC-9.0(2-43),MK-6700(69)YAH,11000MEI,9500(40)HFC,8000М/135(52)WGC,15000М,17000М(1)HUC
42 Кронштейн тросика для GMC-9.0M(66)HERC,МК-11000 MEI,9500(42)HFC,11000(42),15000М,17000М(1)HUC
43 Корпус коробки передач для МК-11000(Е), 13000, 15000, 17000(43) MEI
44 Вал 3 для GMC-9.0(8)HSD, MK-6700, 9500(31-39)YAH, 11000(44)MEI, 9500(44)HFC, 15000М, 17000М(16) HUC,
45 Вал 1 для МК-11000(45) MEI
46 Вал 2 для МК-11000(46) MEI, GMC-9.0(7) HSD, MK-6700,9500(43-52) YAH,9500(46) HFC,8000М/135(33,34)WGC
47 Сцепление для GMC-9.0(2-5), MK-6700(84) YAH,11000(47) MEI,HUC,C8000М/135(60) WGC,11000МE(75) SEC
48 Шайба упорная 17х28х3мм для МК-11000(48) MEI
49 Подшипник 6202 открытый
50 Шайба 8х28х2мм для МК-9500(27) YAH, МК-11000(22,50) MEI
б/н Прокладка коробки передач для МК-9500Р-11000Р, 115/LS с MEI009
