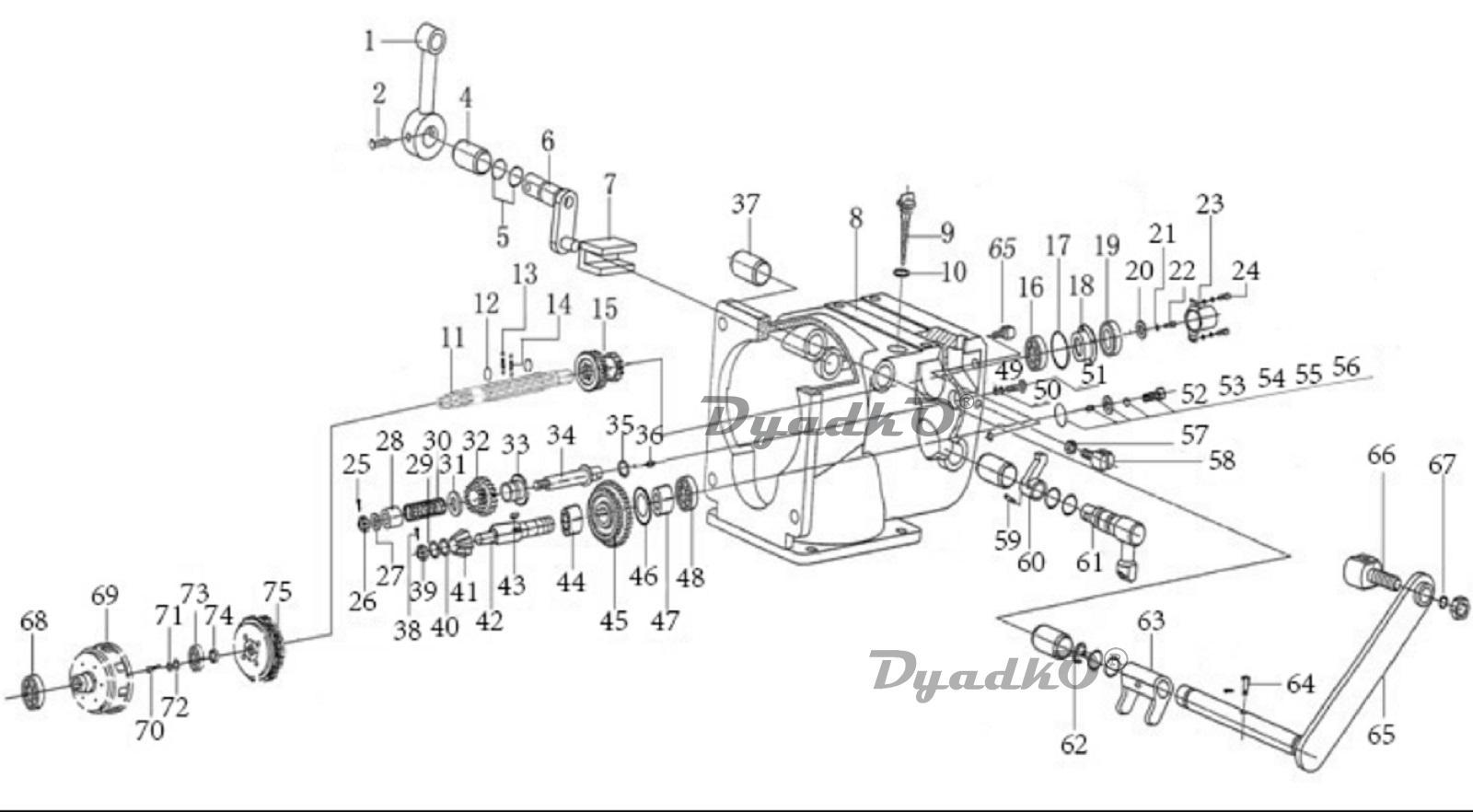

Схема HUTER MK-11000PЕ (SEC) Коробка передач

1 Переключатель для GMC-9.0(2-9),MK-6700(1)YAH,11000(1)MEI,9500(1)HFC,8000М/135(50)WGC,11000(1)HUC
6 Кулиса 2 для МК-11000(6)MEI, MK-8000М/135(49) WGC, 11000(6) HUC, 11000МE(6) SEC
7 Вилка 3 для GMC-9.0(14),MK-6700(7) YAH,11000(7) MEI,9500(7) HFC,11000(7) HUC,8000М(14),11000МE(7)SEС
8 Корпус коробки передач для GMC-9.0M(8) HERC, МК-6700(8) YAH, МК-11000(43) MEI, 11000МE(8) SEC
9,10 Щуп уровня масла D резьбы=19мм, L=127мм
11-15 Вал 1 без отбора мощности для МК-11000МE (11-15) SEC
16 Подшипник 6204 открытый
17 Уплотнительное кольцо 45х1,8 для GMC-9.0(2-19), МК-9500(13) HFC,11000(13),15000М,17000М(41) HUC
18 Втулка упорная для GMC-9.0M HEC, МК-6700(18) YAH, 11000(14) MEI,8000М/135(46) WGC,11000(14) HUС
19 Заглушка 40х6,5 мм для МК-11000МE (19) SEC
23 Колпачок защитный для GMC-9.0M(29)HERC,МК-6700(29)YAH,11000(25)MEI,9500(25)HFC,8000М/135(42)WGC
25-36 Вал 3 для GMC-9.0(8)HSD, MK-6700, 9500(31-39)YAH, 11000(44)MEI, 9500(44)HFC, 15000М, 17000М(16) HUC,
37 Втулка 16х20х30мм для МК-9500(34) HFC, 8000М/135(3) WGC, 11000(34) HUC,11000МE(37) SEC
38-48 Вал 2 для МК-11000(46) MEI, GMC-9.0(7) HSD, MK-6700,9500(43-52) YAH,9500(46) HFC,8000М/135(33,34)WGC
58 Кронштейн тросика 1 для GMC-9.0M(64) HERC, МК-11000(28,1) MEI, 11000(28), 15000М, 17000М(6) HUC
60 Переключатель для GMC-9.0(2-41),MK-6700(62) YAH,11000(36) MEI,9500(36) HFC,8000М/135(6) WGC
61 Вилка 2 для GMC-9.0 (2-38), MK-6700(61) YAHU, 9500(35) HFC, 11000(35) HUC, 11000МE(61) SEC
63 Вилка 1 для GMC-9.0(2-42),MK-6700(70)YAH,11000MEI,9500(39)HFC,8000М/135(53)WGC,11000(39)15000М(3)HUC
65 Кулиса 1 для GMC-9.0(2-43),MK-6700(69)YAH,11000MEI,9500(40)HFC,8000М/135(52)WGC,15000М,17000М(1)HUC
68 Подшипник 6007
69 Корзина сцепления для GMC-9.0(2-54),МК-6700(78) YAHU,9500(25) HFC,8000М/135(63) WGC,11000МE(69) SEC
73 Подшипник 6202 открытый
