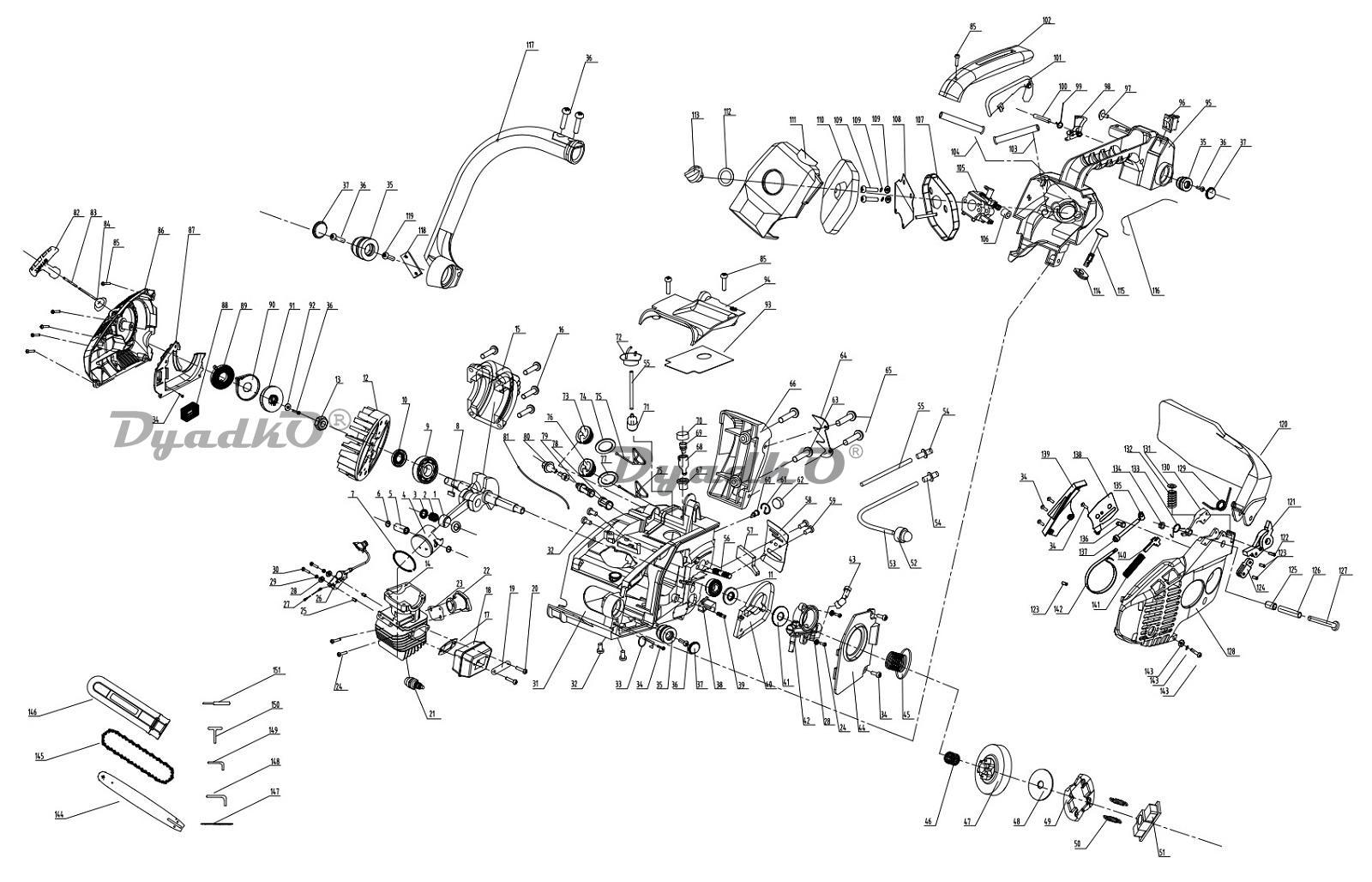

Схема HUTER BS-25 (SAF) (TPW) (OOY) (TM) TPW

1 Коленвал для BS-25(14) TMV, 25(B-7) SAF, 25(1) TPW, 25(15) ООY
2 Подшипник игольчатый 8х11х9
3 Шайба-фиксатор игольчатого подшипника для BS-25(13) TMV, BS-25(B-5) SAF, BS-25(3) TPW
4 Поршень D=34мм для BS-25(4) TPW, 25(8) ТМ, 25(20) ООY
5 Палец поршневой D=8мм, L=28мм для BS-25(10) TMV, 25(B-3) SAF, 25(5) TPW, 25(19) ООY
6 Стопорное кольцо поршневого пальца D=9мм
7 Поршневое кольцо для BS-25(7) TPW, 25(9)ТМ, 25(21) ООY
8 Шпонка 9х3х4R
9 Подшипник 6001 открытый
10 Сальник 12x22x5
11 Сальник правый 12x28x6 для BS-25(17) TMV, 25(B-9) SAF, 25(11) TPW, 25(32) ООY
12 Маховик для BS-25(D-2) SAF, BS-25(12) TPW
14 Цилиндр для BS-25(14) TPW
15 Крышка картера для BS-25(6) TMV, 25(C-1) SAF, 25(15) TPW, 25(14) ООY
17 Прокладка глушителя для BS-25(15) TPW, 25(24) ТМ, 25(27) ООY
18 Глушитель для BS-25(22) TMV,25(E-2) SAF,25(18) TPW, 25(28) ООY
19 Пластина прижимная глушителя для BS-25(E-3) SAF, BS-25(19) TPW
21 Свеча зажигания L7T (TC)
23 Прокладка впускного коллектора для BS-25(23) TPW
25 Шайба-проставка для BS-25(25) TPW
26 Катушка зажигания для BS-25 (26) TPW
31 Топливный бак для BS-25(31) TPW
37 Демпфер резиновый для BS-25(F-5) SAF, 25(35) TPW, 25(1) ООY
38 Уловитель цепи для BS-25(86) TMV, 25(F-8) SAF, 25(38) TPW, 25(53) ООY
39 Винт 5,5х15мм для BS-25(39) TPW
41 Шайба упорная масляного насоса 10х18х1мм
42 Насос масляный для BS-25(61) TMV, 25(J-1), 40(57) SAF, 25(42) TPW, 25(61) ООY
43 Шланг подачи масла для BS-25(64) TMV,25(J-1-3) SAF, 25(43) TPW,25(52) ООY
44 Крышка масляного насоса для BS-25(44) TPW
45 Шестерня привода масляного насоса для BS-25(60) TMV, 25(J-6),40(58) SAF, 25(45) TPW, 25(57) ООY
46 Подшипник игольчатый 10х13х13
47 Барабан сцепления для BS-25(67) TMV, 25(2) SAF, 25(47)TPW, 25(59) ООY
48 Шайба барабана сцепления 8,35х32х2мм
49-51 Сцепление в сборе для BS-25(68-70) TMV,25(4) SAF,25(49-51) TPW, 25(61) ООY
53 Шланг топливный d=3мм, L=150мм
54 Соединитель топливных шлангов d=3мм
55 Шланг топливный d=3мм, L=180мм
57 Прокладка крышки натяжителя цепи для BS-25(57) TPW
58 Крышка натяжителя цепи для BS-25(88) TMV, BS-25(F-10) SAF, BS-25(58)TPW
60 Сапун для BS(все модели)
61 Стопорное кольцо поршневого пальца d=10 mm
62 Фильтр сапуна для BS-62,52(M),25(62),45(M)(31) TPW,45,52(127),25(F-13) SAF, 25(50) ООY
64 Шипы для BS-25(64) TPW
66 Передняя крышка для BS-25(15) SAF, BS-25(66) TPW
67 Уплотнитель резиновый вентиляционного клапана для BS (все модели)
68-70 Вентиляционный клапан для BS (все модели)
71 Топливный фильтр для BS,GS (все модели), GGD-62(49.7) OOY
72 Крепеж топливных шлангов для BS-25(42) TMV, BS-25(N-1) SAF, BS-25(72) TPW
73-75,
75- 77 		Крышка масляного (топливного для BS-25) бака для BS (все модели)
78-79 Масляный фильтр для BS (все модели)
80 Шланг масляный для BS-25(58) TMV, BS-25(J-1) SAF, BS-25(80) TPW
81 Шланг топливный d=3мм, L=90мм
82-91 Стартер ручной для BS-25(90-100) TMV, BS-25(82-91) TPW
87 Патрубок воздушный для BS-25(H-14) SAF, BS-25(88) TPW
93 Экран термоизолирующий для BS-25(F-27) SAF, BS-25(87) TPW
94 Крышка корпуса для BS-25(52) TMV, BS-25(F-25) SAF, BS-25(94) TPW
95 Ручка для BS-25(23) TPW
96 Выключатель 6А KND1 6/1 Т 85/55
98 Курок для BS-25(G-17) SAF, BS-25(98) TPW
99 Пружина ручки газа для BS (все модели)
100 Штифт 5х30мм
101 Рычаг предохранителя (все модели)
102 Крышка ручки для BS-25(102) TPW, BS-25(137)SAF, 25(66) ООY
103 Шланг топливный для BS-25(103) TPW
104 Шланг топливный для BS-25(104) TPW, 25(75) ООY
105 Карбюратор для BS-25(105) TPW, BS-25(77) TM
106 Кольцо распорное d=14мм BS-25(106) TPW, 25(65) ООY
107,110 Воздушный фильтр для BS-25(5,10) SAF, BS-25(107,110) TPW
108 Пластина крепления воздушного фильтра для BS-25(108) TPW, BS-25(81) TMV, BS-25(G-6) SAF
111 Крышка воздушного фильтра для BS-25(111) TPW, 25(84) TMV, 25(82) ООY
112 Прокладка ручки воздушного фильтра круглая 15х22мм
113 Ручка крышки воздушного фильтра (низкая) для BS-62,52(M),45(М)(31),25(115) TPW, 40(47) SAF,25(84)ООY
114 Уплотнитель ручки воздушной заслонки для BS-25(76) TMV,25(G-13) SAF,25(114) TPW, 25(76) ООY
115 Ручка воздушной заслонки для BS-25 TMV, BS-25(G-14) SAF, BS-25(115) TPW
116 Тяга дроссельной заслонки для BS-25(116) TPW, 25(74) ООY
117 Рукоятка боковая для BS-25(117) TPW,25(2) ООY
120-142 Тормоз цепи в сборе для BS-25(120-142) TPW
135 Винт регулировки и натяжения цепи для BS-25(L-11) SAF, BS-45, BS-52(177) TMV, BS-25(217) TPW
136 Натяжитель для BS-25(L-10) SAF, 45, 52(150) TMV, 25(136) TPW, 25(94) ООY
137 Винт натяжения цепи для BS-25(L-12) SAF, 25(137) TPW, 25(93) ООY
146 Чехол для шины 30 см
б/н Штуцер угловой для BS-25,62,52(M),45(M)(91)TPW, BS-62(25)HYV,BS-25(2)ТМ,GS-4516,5220 (36)OOY
б/н Крышка демпфера для BS-25 TPW
б/н Сальник регулировочного винта для BS-25,62,52(M),45(M)(40)TPW, 52(130)SAF,GS-4516,5220(72)OOY
