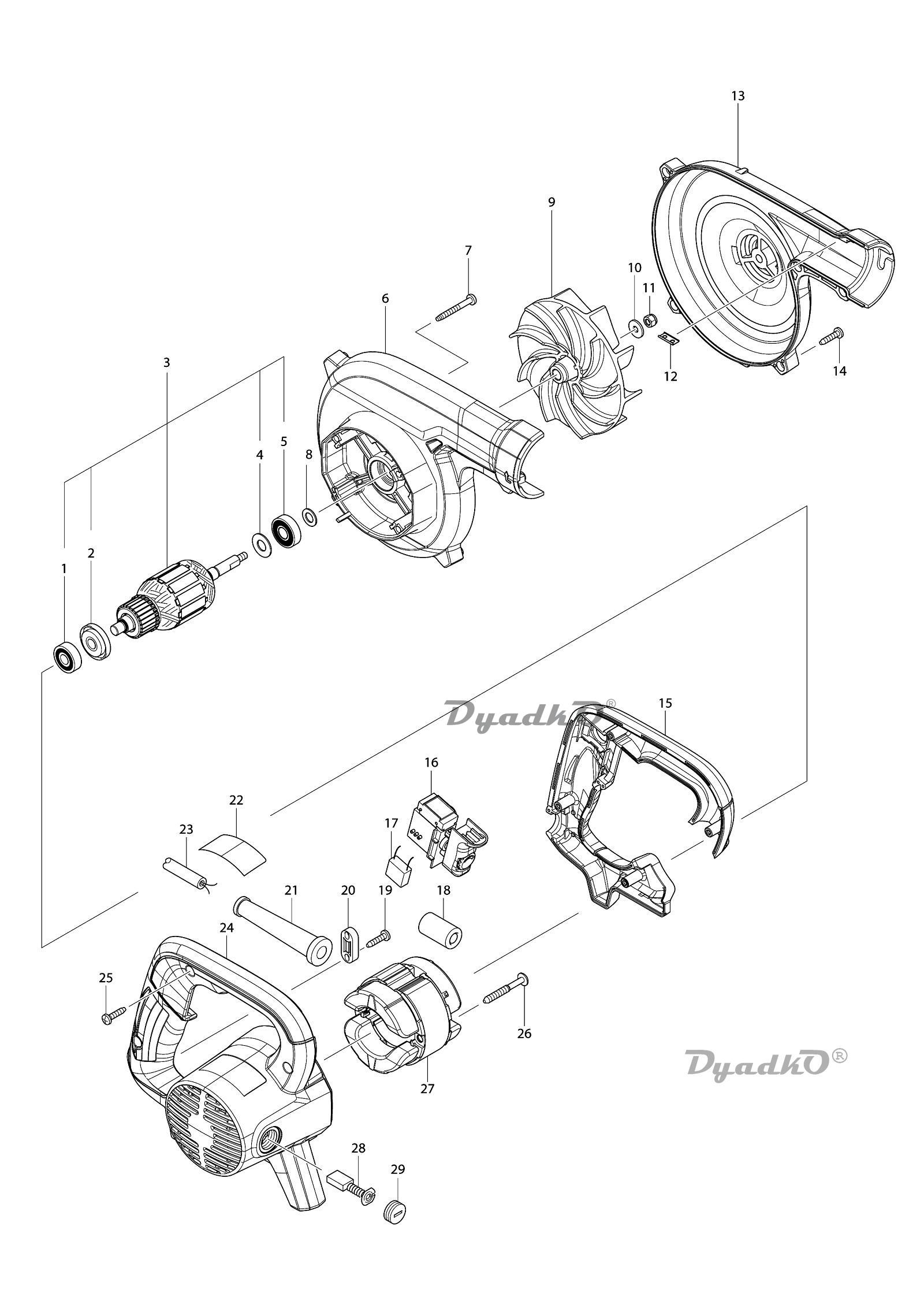

Схема MAKITA UB 1103

1 Шарикоподшипник 608DDW
2 Изоляционная шайба
3 Якорь в сборе 240V
4 Плоская шайба 9
5 Шарикоподшипник 609DDW
006-1 Набор корпуса вентилятора
6 Корпус вентилятора в комплекте
7 Саморез с фиксирующей головкой 4X35
8 Плоская шайба 8
9 Вентилятор 110
10 Плоская шайба 5
11 Шестигранная контргайка M5-8
011-1 Шестигранная контргайка с фланцем M5-8
12 Установочная пластина
013-1 Набор корпуса вентилятора
13 Крышка вентилятора
14 Саморез с фиксирующей головкой 4X18
15 Крышка рукоятки
16 Переключатель
17 Шумоподавитель
18 Линейный фильтр
19 Саморез с фиксирующей головкой 4X18
20 Зажим шнура
21 Защита шнура 8-85
22 Фирменная табличка UB1103
23 Сетевой кабель 1.0-2-2.5
24 Корпус двигателя в комплекте
25 Саморез с фиксирующей головкой 4X18
26 Саморез с фиксирующей головкой 5X40
27 Обмотка возбуждения в сборе 240V
027-1 Обмотка возбуждения в сборе 240V
028-1 Набор угольных щеток
28 Набор угольных щеток
29 Заглушка держателя 7-11
A02 Пылесборный мешок в сборе
    C1 0 Крепление
F04 Комплект анкерных насадок
F06 Комплект изогнутых длинных насадок
    D1 0 INC. 6
F06-1 Набор садовых насадок в сборе
    D1 0 INC. 13
    D1 0 INC. 1,2,4,5
    C1 0 Щеткодержатель 5-11
    C1 0 Глухой полюсный наконечник 36L
    C2 0 Неизолированное соединение P-1.25
    C1 0 Глухой полюсный наконечник 36L
    C2 0 Неизолированное соединение P-1.25
    C2 1 Неизолированное соединение
A01 Насадка в сборе
    C1 0 Шарнир
